Как проверить высоту комнаты, подобрать экран под дистанцию, учесть вес техники и мебели и спланировать звук на открытой площадке.
Домашний кинотеатр на антресоли возможен, если наверху помещаются зрители, экран и проход к лестнице, а конструкция рассчитана на людей, мебель и оборудование. Начните с разреза комнаты и плана мест: покупка большого экрана до этих проверок может привести к переделкам. Открытый второй ярус подходит для зоны просмотра, но отдельную звукоизолированную комнату придётся проектировать специально.

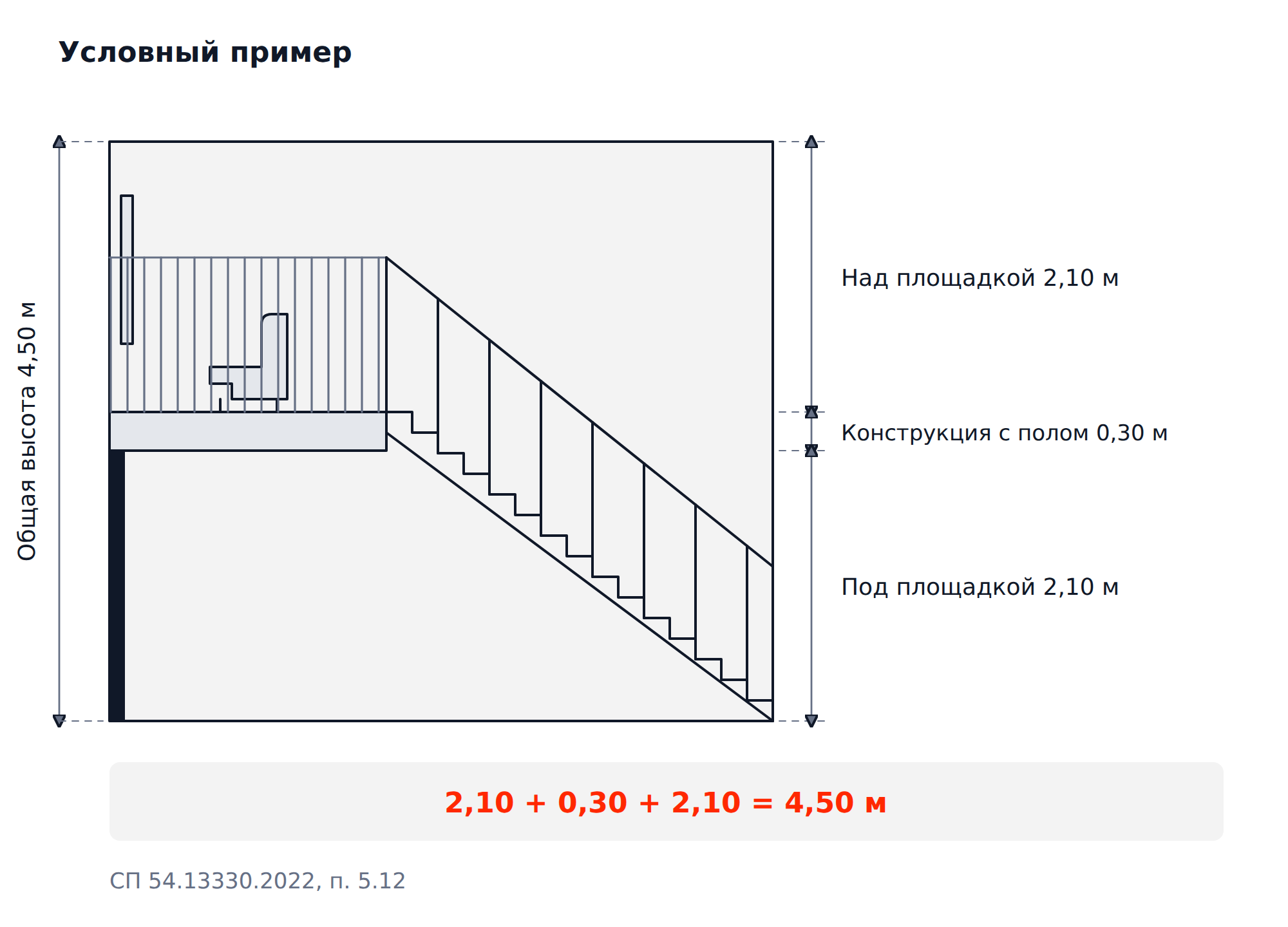

В квартире многоквартирного дома высота на антресоли и под ней должна быть не менее 2,1 м — СП 54.13330.2022, п. 5.12. Между этими пространствами находится конструкция с настилом и отделкой. Условный пример: 2,10 м снизу + 0,30 м конструкции + 2,10 м сверху = 4,50 м общей высоты. Толщина 0,30 м взята для примера; фактическую определяет проект.
При потолке 3,50 м и тех же нижнем просвете и толщине наверху осталось бы 1,10 м: на обычном диване там не сесть прямо, не говоря о проходе. Спальное место или хранение под потолком при высоте около 3–4 м — другой сценарий: это не антресоль для людей с высотой 2,1 м сверху и снизу. Что можно сделать при такой высоте, разобрано в статье о втором ярусе при невысоком потолке; для фильмов в такой комнате удобнее оставить диван внизу.
В жилом МКД площадь антресоли ограничена 40% площади помещения, где она устроена (п. 3.1.1). Для частного дома или общественного кинозала нужны нормы, соответствующие этому типу здания.
Нанесите на план диван или кресла, положение глаз зрителя, плоскость экрана и путь к лестнице. Расстояние измеряйте от глаз до экрана, а не от переднего края дивана. Для начала рассмотрите один ряд: второй потребует отдельной проверки обзора поверх голов, проходов и оставшейся высоты над подиумом.
Официальные руководства по домашнему кинотеатру предлагают разные ориентиры. В одном дистанцию делят на 1,5 и получают диагональ; в другом дистанцию умножают на 0,835. В обоих случаях исходные размеры заданы в дюймах. Ниже — расстояния, которые получаются из этих формул для выбранной диагонали.
| Ориентир из руководства | Обратная формула | Условный пример: диагональ 100″ |
|---|---|---|
| Руководство по домашнему кинотеатру, источник 4 | Диагональ × 1,5 | Оптимально 150″, или 3,81 м |
| Руководство по выбору телевизора, источник 5 | Диагональ / 0,835 | Не дальше 119,76″, или 3,04 м (наибольшая дистанция для 4K-телевизора) |
Для 100″ по первому руководству оптимальна дистанция около 3,8 м, а по второму для 4K-телевизора той же диагонали — не дальше 3,04 м. Поэтому единого «правильного» расстояния нет: выберите размер под доступную дистанцию, тип дисплея и привычки зрителей и проверьте его на месте. Изображение можно обозначить малярной лентой на стене и оценить из будущего кресла.

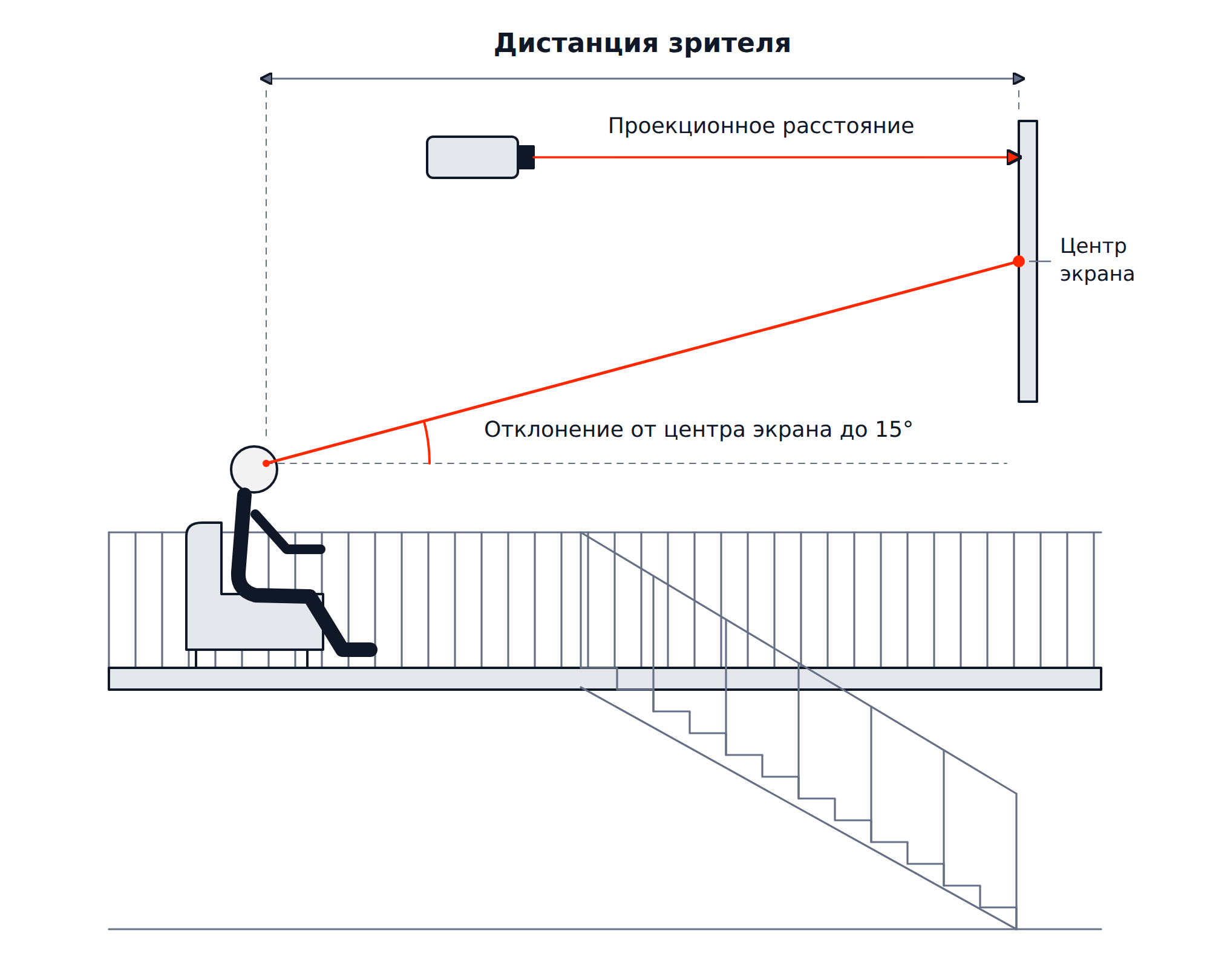

Ориентир из руководства в источнике 5 — линия взгляда примерно на центр экрана, с отклонением до 15° вверх или вниз. Проверьте положение сидя и с откинутой спинкой: экран не должны перекрывать поручень, колонка или спинка переднего кресла.
Короткофокусный проектор можно расположить ближе к экрану — это свойство проекционной оптики. Дистанцию зрителя выбирают отдельно. До покупки проверьте по инструкции конкретной модели размер изображения, место крепления, путь луча и доступ для обслуживания. Отдельно покажите проектировщику массу проектора, экрана и кронштейнов, а также основание для каждого крепления.
Я прошу заранее показать мебель в разложенном виде и путь её подъёма. Если диван проходит в комнату, это ещё не значит, что он поднимется по будущей лестнице. Такие габариты лучше нанести на план до согласования положения марша и опор.
Вес аппаратуры — только часть нагрузки. В жилом МКД учитывают собственный вес конструкций, временные распределённые и сосредоточенные нагрузки; проверяют несущую способность и деформации (СП 54, пп. 6.1.3–6.1.4). Для тяжёлого оборудования и подвесов нужны его масса, место установки и способ крепления: СП 54 (п. 6.1.3) предусматривает учёт нагрузок от внутриквартирного оборудования и его креплений к стенам и перекрытиям, если они указаны в задании на проектирование, — поэтому внесите технику и подвесы в задание. Передайте инженеру план расстановки и паспорта выбранных устройств.
Людей и обычную мебель покрывает нормативная равномерная нагрузка, которую выбирают по назначению помещения. Для кинозоны инженеру важнее, где стоят тяжёлые предметы — стойка с аппаратурой, колонки на подставках — и что и на чём подвешено. Поэтому передайте план расстановки, а не только общий вес.
Как из этих данных получается расчётная схема, показываем в разборе расчёта нагрузок на второй ярус. Для зоны просмотра заранее согласуйте и возможную будущую перестановку оборудования.
Открытая площадка не отделена от нижней зоны, поэтому громкий просмотр наверху, пока внизу спят, не получится. Для такого сценария нужны наушники или отдельная закрытая комната, которую проектирует специалист по акустике.
Соседям мешают не только звук через стены, но и вибрации, которые идут по перекрытию — в том числе через стойки каркаса и подставки колонок. Нужна ли развязка этих узлов и какая, решают акустик с конструктором; самостоятельно подкладывать материалы под стойки не стоит (см. блок ниже). Как устроить пол без жёстких связей с перекрытием, разобрано в статье об изоляции ударного шума.
Акустическая обработка помогает работать с отражениями внутри помещения. Производитель акустических решений в источнике 7 рассматривает сочетание поглощающих и рассеивающих поверхностей и отдельную работу с низкими частотами. Конкретные панели и их места выбирают под геометрию комнаты; набор «пена на стену и ковролин на пол» не заменяет такого подбора.
Расстановку колонок начните со схемы для выбранного состава системы. Покажите на плане реальные места слушателей, открытый край площадки и положение лестницы. Место сабвуфера обсудите при настройке и измерениях в помещении: заранее назначать один угол для любой комнаты не нужно.
Упругий материал подбирают по нагрузке: в паспорте одного из производителей у каждого типа свой диапазон рабочих нагрузок и модули упругости. Материал, подходящий под колонку, может не подойти под стойку каркаса, на которую приходятся люди и мебель. Если нужна виброизоляция стоек, её согласуют с конструктором вместе с креплениями и работой всего узла.
Важно: не подкладывайте произвольную резину под стойки и не меняйте крепления готового каркаса ради баса. Сначала передайте задачу конструктору и акустику. Толщины слоёв пола и характеристики опор должны появиться в проекте, а не выбираться по универсальному списку материалов.
В жилом МКД открытый край при перепаде уровней от 0,45 м ограждают на высоту не ниже 1,2 м (СП 54, п. 6.4.4). Ограждение должно быть непрерывным, с поручнем и рассчитанным на горизонтальную нагрузку (п. 6.4.7). Экран, диван или стойка с колонкой его не заменяют. Лестницу проектируют вместе с площадкой: на плане должны быть видны весь подъём и свободный выход наверху.
Для просмотра предусмотрите затемнение окон и регулируемый свет; проверьте блики днём из каждого кресла. Свет на ступенях и у выхода с площадки оставьте отдельным сценарием — как разделить освещение по задачам, разобрано в статье о свете для каждого уровня антресоли. Если управление объединяется в автоматику, заранее составьте перечень сценариев; что в него включить, разобрано в статье об автоматизации света и вентиляции.

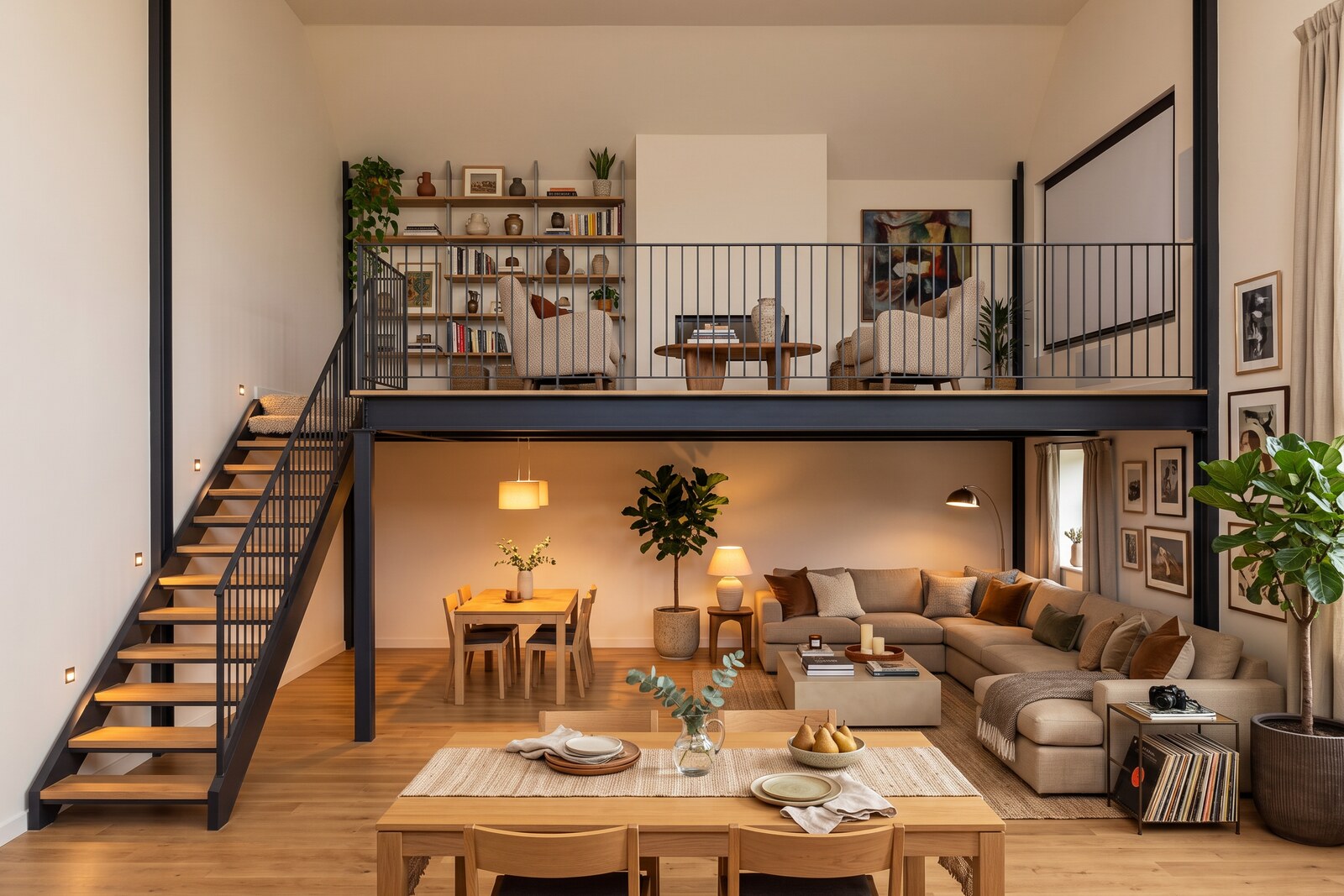

Такой вариант стоит сначала проверить на разрезе: проведите линию от глаз зрителя до центра экрана и покажите ограждение между ними. Если приходится постоянно смотреть резко вниз или поручень закрывает изображение, перенесите экран или места. Ориентир из раздела про высоту экрана — линия взгляда отклоняется от центра экрана не больше чем на 15°. Ограждение открытого края при этом сохраняют.
Только после проверки всех мест на плане и разрезе. Подиум занимает высоту, добавляет вес и требует продуманного прохода. Если зрители мешают друг другу или выход становится тесным, оставьте один ряд вместо попытки вместить больше кресел.
Покажите инженеру её проект, состав пола и новые нагрузки. Если документации нет, начните с обследования конструкции и опор. Ощущение жёсткости при ходьбе не даёт данных о расчётной нагрузке и допустимости новых подвесов.
Если работы относятся к перепланировке помещения в МКД, нужны проект и согласование — ЖК РФ, ст. 26, ч. 1 и ч. 2 п. 3. Определите состав и порядок работ до изготовления каркаса. Подпись «зона для фильмов» на статус работ не влияет.
Мы проектируем, изготавливаем и монтируем антресольные конструкции, лестницы и ограждения. Акустический проект, подбор техники и её настройку обсудите с профильным специалистом. Его требования к массе оборудования, креплениям и составу пола нужно передать в проект антресоли.
Соберите размеры комнаты, план мест и экранов, список оборудования с массами и фотографии существующих конструкций. Отдельно опишите, как используется нижний уровень и когда планируются просмотры. Если уже работает дизайнер, мы можем согласовать конструкцию антресоли с его проектом. Фактические размеры помещения снимет инженер на бесплатном замере.
