Тихий пол и комфортная температура требуют разных решений. Показываем, как отделить акустические слои от несущего каркаса и проверить выбранную конструкцию до монтажа.
Звукоизоляция антресоли начинается с разделения двух задач: шум шагов уменьшают с помощью правильно устроенного пола, а передачу разговоров и музыки — с учётом всех путей распространения звука. Через открытый край площадки звук проходит между ярусами, обходя перекрытие. Поэтому заполнение каркаса ватой не обеспечит приватность. Если обе зоны отапливаются и сообщаются через край площадки, утеплять пол антресоли ради тепла не нужно; когда наверху жарко, решают вопрос воздухообмена и охлаждения.
Сравните, что мешает внизу: отдельные удары от шагов, речь сверху или гул внутри комнаты. В первом случае удар возбуждает конструкцию, во втором звук идёт по воздуху, в третьем мешают отражения в самой комнате. Одновременно могут работать несколько путей. СП 51.13330.2011 отдельно рассматривает изоляцию воздушного и ударного шума. У открытой антресоли воздушный звук к тому же идёт напрямую через край площадки, минуя перекрытие.
| Что слышно | Где искать причину | Что проверять |
|---|---|---|
| Шаги, падение предметов, передвижение стула | Удар по полу и передача вибрации через его связи | Плавающий слой, примыкания к стенам и колоннам, крепёж, контакт с лестницей |
| Разговоры и телевизор | Открытый край, лестничный проём, щели и само перекрытие | Нужна ли отдельная закрытая комната; состав ограждений и обходные пути звука |
| Гул и долго затихающий звук в комнате | Отражения от поверхностей общего помещения | Звукопоглощающую отделку комнаты; она решает не ту задачу, что изоляция пола |
Если наверху нужно проводить звонки, пока внизу смотрят телевизор, одного тихого пола мало. Начните с планировки и возможности акустически отделить рабочее место — с расстановкой поможет статья о том, как организовать кабинет на антресоли. Закрывая рабочее место, сразу продумайте вентиляцию: если заделать все проёмы, через которые сейчас идёт воздух, наверху станет душно.
Я советую до выбора материалов составить короткий список: какой звук мешает, где находится его источник и где сидит слушатель. Добавьте время: рабочие звонки днём и шаги над спальным местом ночью требуют разных приоритетов. С таким заданием проще обсуждать конструкцию, чем с пожеланием «сделать потолще и потише».
У антресоли есть несущая система: основание площадки, балки, стойки или предусмотренные проектом опоры на стены. Она передаёт вес на существующие конструкции здания. Выше несущего основания можно устроить плавающий пол: упругий слой и распределяющую нагрузку стяжку либо сборное основание. Это разные части разреза, у каждой свои соединения.
В СП 51, п. 9.11, сформулировано правило для перекрытий жилых, общественных и вспомогательных производственных зданий: пол на звукоизоляционном слое не должен иметь жёстких связей с несущей частью, стенами и другими конструкциями. Для деревянного пола и плавающей бетонной стяжки предусмотрены контурные зазоры 1–2 см со звукоизоляционным заполнением. Плинтус крепят только к полу или только к стене.
Нормы звукоизоляции перекрытий в СП 51 заданы для перекрытий между помещениями. Для перекрытия между комнатами квартиры в двух уровнях таблица 2 задаёт Rw не менее 45 дБ и Ln,w не более 63 дБ, между квартирами — 52 и 60 дБ. Открытая антресоль внутри одной комнаты такого разделения не создаёт: её пол проектируют под задачу заказчика, а правила раздела 9 применяют как проверенные приёмы.
В многоквартирном доме под антресолью остаётся межквартирное перекрытие, и удары по площадке через стойки приходят прямо в плиту. Если стойка проходит сквозь существующую стяжку, узел прохода решают так, чтобы стяжка не соединилась жёстко с плитой и стойкой. Какой это будет узел, определяет конструктор. О вибрациях, которые доходят до соседей, — в статье о звуке и колонках в кинозоне.
Важно: лента по краю стяжки и прокладка под несущей колонной выполняют разные задачи. Материал для плавающего пола нельзя автоматически подкладывать под стойки. Если проект предусматривает упругую опору каркаса, конструктор учитывает её деформации и работу всего узла, включая крепление.
СП 16.13330.2017, пп. 4.2.1 и 4.2.4, требует учитывать характеристики опор и основания, а расчётной схемой отражать реальные условия работы стальных конструкций. Поэтому сначала выбирают несущую схему, затем согласуют с ней акустический узел. Путь усилий показан в статье о том, куда передаётся нагрузка от площадки.

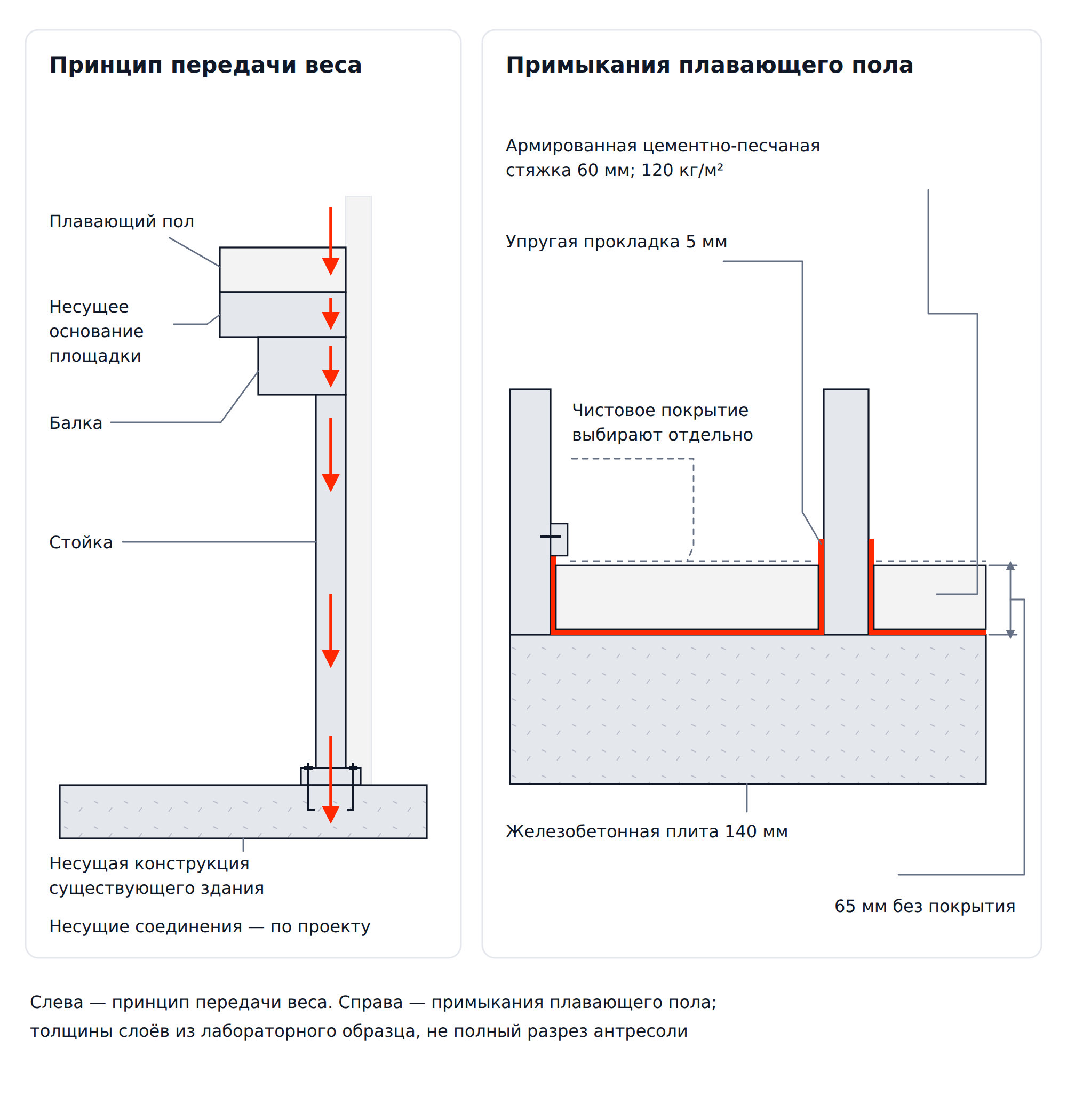

Для разбора возьмём одну систему с рулонной волокнистой прокладкой и битумно-полимерным слоем под армированной цементно-песчаной стяжкой. В протоколе испытаний основанием служит железобетонная плита. Ближе всего к нему антресоль с бетонным полом по профлисту — в прайсе компании это облегчённый бетон 100–120 мм. На таком основании узел можно рассматривать после проверки несущей способности; результат, полученный на массивной плите, для него придётся подтверждать отдельно. Для лёгкого листового настила подходит другая конструкция — о ней ниже.
В этой системе прокладку укладывают сплошным слоем, битумной стороной вверх, с обработкой стыков и заведением на стены и колонны. Затем выполняют армированную стяжку. В местах прохода труб и других выступающих элементов сохраняют разделение со стяжкой. Последовательность и примыкания приведены в альбоме производителя, пп. 6.3.3.3–6.3.3.9.
| Элемент испытанной сборки снизу вверх | Параметр | Роль |
|---|---|---|
| Лабораторная железобетонная плита | 140 мм | Базовое несущее основание испытания |
| Рулонная упругая прокладка | 5 мм | Отделяет стяжку от основания |
| Армированная цементно-песчаная стяжка | 60 мм; поверхностная масса 120 кг/м² | Распределяет нагрузку поверх упругого слоя |
| Прокладка и стяжка вместе | 65 мм | Толщина верхнего узла без несущей плиты и чистового покрытия |
На фрагменте пола размером 1 × 1 м лаборатория получила разность индексов приведённого уровня ударного шума ΔLn,w = 28 дБ. Это результат описанной сборки на испытательной плите, а не обещание для открытой антресоли. В том же протоколе по ГОСТ 27296-2012 получен другой показатель — ΔLу = 25 дБ, поэтому сравнивайте системы по одному и тому же индексу.
Условный пример: для площадки 12 м² стяжка с поверхностной массой 120 кг/м² весит 12 × 120 = 1440 кг, то есть около 1,2 кПа. Это почти втрое больше условного деревянного настила (0,40 кПа) из статьи о расчёте нагрузки и сопоставимо с нормативной нагрузкой для квартиры 1,5 кПа. Сюда ещё не вошли несущее основание, металл, прокладка и чистовое покрытие. Вес слоёв считают отдельно от людей и мебели; СП 20.13330.2016, п. 7.1, предписывает брать его по документации либо проектным размерам и удельному весу материалов. Поэтому мокрую стяжку выбирают до расчёта каркаса.
Для антресоли с фанерным или листовым настилом (в прайсе компании — фанера 4/4 толщиной 10–21 мм) СП 51, п. 9.11, допускает сборное основание из гипсокартонных, гипсоволокнистых листов или цементно-стружечных плит на упругом слое, а также пол на деревянных лагах с упругими прокладками и минеральной ватой между лагами. Снизу можно добавить звукоизоляционный потолок на эластичных подвесах (п. 9.14). Состав берут из документации выбранной системы, а вес закладывают в расчёт каркаса. Варианты настила разобраны в статье о том, какой пол выбрать для антресоли.
Замена стяжки одним листом фанеры меняет конструкцию: прежние толщина, нагрузочная способность и результат испытаний к ней уже не относятся.
Подбирайте материал под его место в разрезе. Звукопоглощающие плиты в полости перекрытия, упругая подложка под стяжкой и сама стяжка работают в разных условиях. Свойства проверяйте по документам конкретного изделия, а звукоизоляцию — по данным всей сборки пола.
Для сравнения систем различайте показатели: Rw описывает изоляцию воздушного шума — большее значение означает большую изоляцию. Ln,w характеризует приведённый уровень ударного шума — меньшее значение означает меньший переданный шум. ΔLn,w показывает изменение этого индекса при добавлении пола. Не складывайте показатели отдельных материалов и не считайте децибелы процентами тишины.
Разрез работает вместе с узлами примыкания. Даже правильно выбранный материал не устраняет жёсткий контакт, появившийся при монтаже. В СП 51, пп. 9.10–9.11, отдельно рассмотрены сквозные щели и звуковые мостики. До укладки покрытия осмотрите места, которые потом скроются.
Сначала сравните звук шагов по площадке и по лестнице (откуда берётся звук у самой лестницы, разобрано в статье про деревянную и стальную лестницу), затем речь при неподвижных людях. Осмотрите доступные примыкания пола и плинтусы: это поможет составить задание на обследование. Если проблема связана с движением настила или соединений каркаса, нужен осмотр конструкции — порядок действий описан в статье о том, что делать при скрипе узлов. Самостоятельно ослаблять анкеры и подкладывать материал под нагруженные стойки не следует.
При подборе решения с заданным акустическим результатом привлеките специалиста по строительной акустике: он определит, что измерять и какие пути передачи учитывать. Прослушивание комнаты помогает описать жалобу, но не даёт индексы изоляции. В СП 51, п. 9.15, прямо учтено, что натурная изоляция воздушного шума может оказаться ниже лабораторной из-за обходных путей и монтажа.
Если обе зоны отапливаются и сообщаются через край площадки, утеплитель в полу антресоли тепловой задачи не решает. Если между балками укладывают минеральную вату, то ради звукопоглощения. При жалобе на жару сначала выясните, когда нагревается верхняя зона, куда попадает солнце, где расположены отопительные приборы и как поступает и удаляется воздух. Сравните температуру на обоих уровнях в одно время. По этим данным выбирают меры против перегрева и решение по воздухообмену — подробнее в статье о перегреве и проветривании антресоли.
Другая ситуация — холодная кровля или наружная стена рядом с площадкой, либо перекрытие над неотапливаемой зоной. Здесь рассматривают само ограждение и его теплотехнический разрез. Для отапливаемых зданий, на которые распространяется СП 50.13330.2024, проверка конденсации на внутренней поверхности ограждения связана с её температурой и точкой росы воздуха (п. 5.7).
Защиту такого ограждения от переувлажнения определяют расчётом влагопереноса (СП 50, п. 8.1). По нему выбирают парозащиту, а не по правилу «сверху, где теплее»; фольга тоже не является обязательным слоем любого пола. Гидроизоляционный слой системы с мокрой стяжкой выполняет другую задачу.
У открытого яруса сохраняется прямой воздушный путь из нижней зоны. Если нужна приватность речи, сначала обсуждайте возможность закрытого помещения и его вентиляцию. Работа только с полом эту задачу не решит.
Звукоизоляционный потолок на эластичных подвесах — дополнительная конструкция. Но он не устраняет контакт пола с несущей системой и не закрывает открытый край антресоли. Перед устройством потолка выясните, какая доля проблемы связана с этими путями.
Она может влиять на ударный шум, если это подтверждено для выбранной сборки. Для воздушного шума проверяют конструкцию отдельно: СП 51, п. 9.11, прямо разделяет эти задачи. Попросите данные испытаний с указанием основания и покрытия.
Одной толщины для замены мало. Сопоставьте назначение, упругие характеристики, работу под нагрузкой и документацию системы. Особенно внимательно проверяйте замену прокладки, на которую опирается весь распределяющий слой.
Полный разрез: несущее основание, акустические слои и покрытие. Нужны их суммарная толщина и вес, узлы у стен, колонн и лестницы. Это позволяет учесть пол в проекте, а не добавлять тяжёлую или высокую сборку после изготовления металла.
Соберите план помещения, описание шума, назначение обеих зон и пожелания к покрытию. Для готовой антресоли добавьте фотографии примыканий и имеющийся проект. Попросите показать отдельно несущий узел и плавающий слой, а в спецификации — массу и толщину сборки.
В «Антресольной мастерской» замер и подробный 3D-проект входят в описанный на странице порядок работы. Начать можно с заявки на бесплатный замер: подготовленное задание поможет связать планировку, несущую конструкцию и выбранный пол.
