Минимум по СП и высота готовой конструкции — разные размеры. Разбираем размерную цепочку, слои пола и потолка, выступающие балки и ошибки обмера на условном примере.
Высота антресольного этажа в квартире многоквартирного дома должна оставлять не менее 2,1 м на площадке и под ней — это требование п. 5.12 СП 54.13330.2022. Между двумя просветами помещается сама конструкция с полом. Условный пример: 2,10 + 0,30 + 2,10 = 4,50 м. Здесь 0,30 м — принятая для примера толщина, которую в реальном проекте определяют расчётом.
Проверять нужно размеры после отделки: от готового пола до готового потолка или нижнего выступающего элемента. При потолках около 3–4 м два таких пространства не помещаются. Спальное место или хранение под потолком — другое решение: у него отдельно оценивают доступ, защиту края, нагрузку и характер работ. Для предварительного выбора нарисуйте разрез комнаты и подпишите все слои, которые займут высоту.
СП 54.13330.2022 «Здания жилые многоквартирные» действует с изменениями № 1–2. По п. 1.1 его область — проектирование новых и реконструируемых МКД высотой до 75 м, а также другие названные в пункте случаи. Для работ в существующей квартире проектировщик устанавливает применимые требования с учётом здания и состава работ. Ниже разобраны положения СП для жилого МКД; на офисную или складскую площадку их автоматически не переносят.
| Что проверяют | Требование СП 54 | Как использовать при подготовке проекта |
|---|---|---|
| Высоту на антресоли и под ней | Не менее 2,1 м; п. 5.12 | Показать два отдельных чистых просвета на разрезе |
| Назначение площадки | На антресоль и под неё предусмотрен доступ людей; п. 3.1.1 | Нанести места движения, подъёма и использования обеих зон |
| Площадь | Не более 40% площади помещения, где сооружается антресоль; п. 3.1.1 | Проверить контур площадки в конкретной комнате |
| Жилые комнаты и кухни | От пола до потолка — не менее 2,7 м в подрайонах IА, IБ, IГ, IД, IVА; в остальных — 2,5 м; п. 5.12 | Согласовать назначение зон, особенно при устройстве отдельных помещений |
| Открытый край | При опасном перепаде пола от 0,45 м — ограждение не ниже 1,2 м; п. 6.4.4 | Указать высоту от будущего чистого пола площадки |
Число 2,1 м относится к антресоли и пространству под ней, а не заменяет все требования к жилым комнатам и кухням. Если хотите выделить наверху отдельную спальню или перенести вниз кухню, покажите это в задании проектировщику. Он проверит назначение, планировку и требования к помещению целиком. Самостоятельно выбирать меньшее число из разных абзацев нормы для новой комнаты не стоит.
Для отдельно стоящего одноквартирного дома п. 1.2 отсылает к СП 55.13330. Поэтому сначала определите тип здания по документам, а затем выбирайте нормативную основу. Название «квартира» в объявлении и фотография высокого потолка не заменяют сведений об объекте.
На обмере полезно различать три размера: высоту исходного помещения, чистую высоту после ремонта и высоту подъёма на площадку. Последняя нужна для лестницы: она считается между чистыми полами двух уровней. Нижний просвет до подшивки или балки будет меньше высоты подъёма на толщину конструкции.
Если комната уже отремонтирована и обмер выполнен между готовыми поверхностями, повторно вычитать прежние слои пола и потолка не нужно. Запишите только будущие изменения. Если покрытие снимут, а на его место уложат новое, в расчёте важна разница отметок относительно выбранной поверхности обмера.
Размерная цепочка: H = H₀ − F − C; затем H = hниж + T + hверх. Отсюда hверх = H₀ − F − C − hниж − T. Все величины берут в одних единицах. Если для предварительной проверки обе зоны приняты по 2,10 м, чистая высота комнаты должна вместить 4,20 м плюс конструкцию.
У неровного потолка, балки или вентиляционного короба будет своя нижняя отметка. Снимите высоты по контуру будущей площадки, под ней и на линии подъёма. Для каждого препятствия покажите положение на плане: по среднему размеру комнаты не видно, где именно человеку придётся наклоняться. Выступающие светильники также нужно нанести на разрез.
Я советую согласовать один разрез между конструктором и тем, кто отвечает за отделку. Пусть на нём каждый отметит свою нижнюю или верхнюю поверхность: так сразу видно, где подшивка встречается с коробом, а покрытие меняет отметку выхода с лестницы. После изменения состава пола я прошу обновить этот разрез до изготовления каркаса.

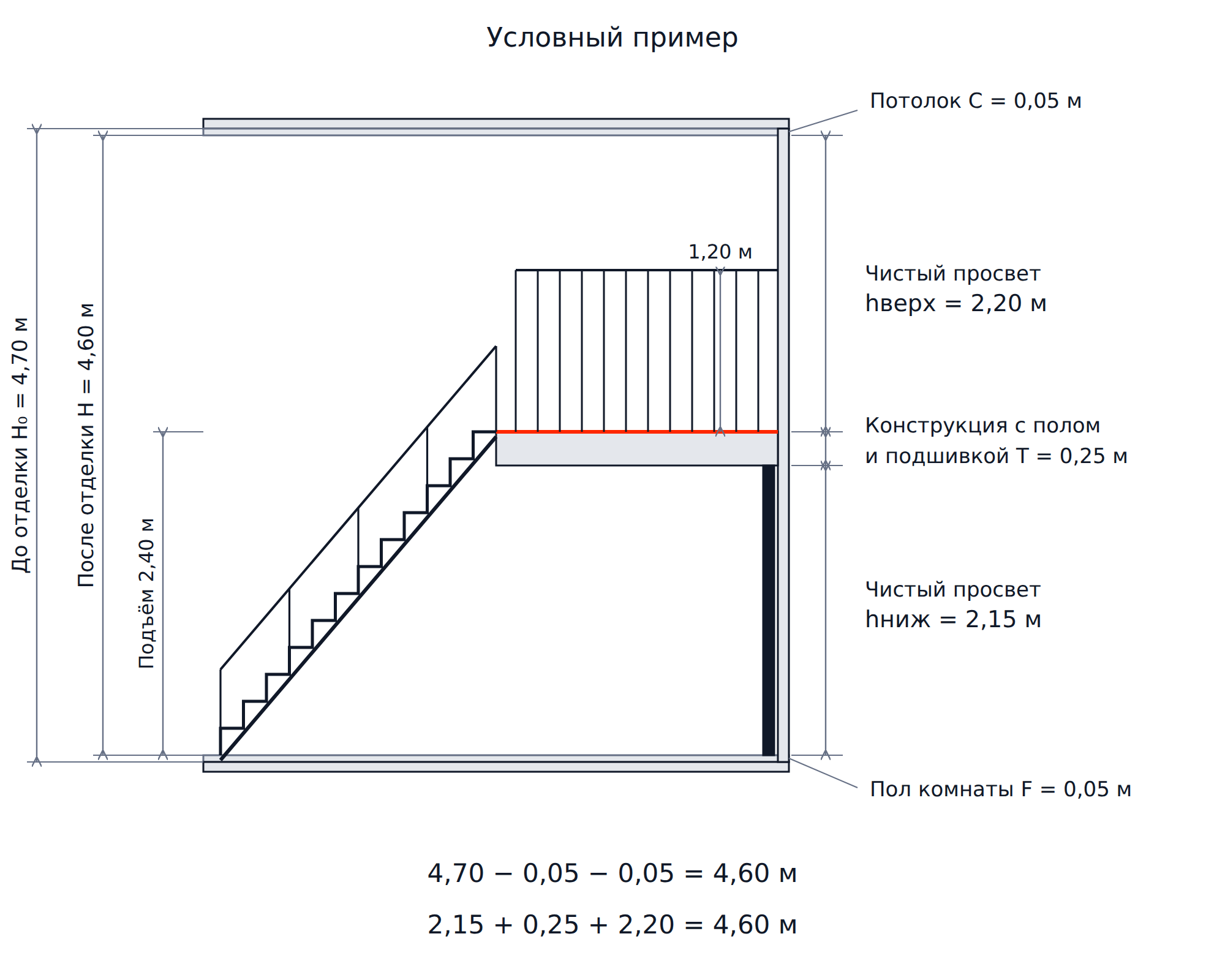

Условный пример: комната до будущей отделки имеет высоту H₀ = 4,70 м. Пол внизу поднимется на F = 0,05 м, потолок опустится на C = 0,05 м. Полный габарит антресоли с настилом, покрытием и нижней подшивкой принят T = 0,25 м. Нижний чистый просвет выбран hниж = 2,15 м. Проверим верхний просвет и отметку подъёма.
| Шаг | Размерная цепочка | Результат |
|---|---|---|
| Высота между готовыми полом комнаты и потолком | 4,70 − 0,05 − 0,05 | 4,60 м |
| Чистый просвет под антресолью | Принят в примере | 2,15 м |
| Высота подъёма от пола комнаты до пола площадки | 2,15 + 0,25 | 2,40 м |
| Чистый просвет над площадкой | 4,60 − 2,40 | 2,20 м |
| Проверка всей исходной высоты | 0,05 + 2,15 + 0,25 + 2,20 + 0,05 | 4,70 м |
В этом сечении обе зоны выше минимума из п. 5.12. Снизу разница составляет 0,05 м, сверху — 0,10 м. Если позднее увеличить габарит конструкции с 0,25 до 0,35 м при прежнем нижнем просвете, наверху останется ровно 2,10 м. Поэтому состав пола и нижнюю обшивку стоит определить до заказа металлокаркаса.

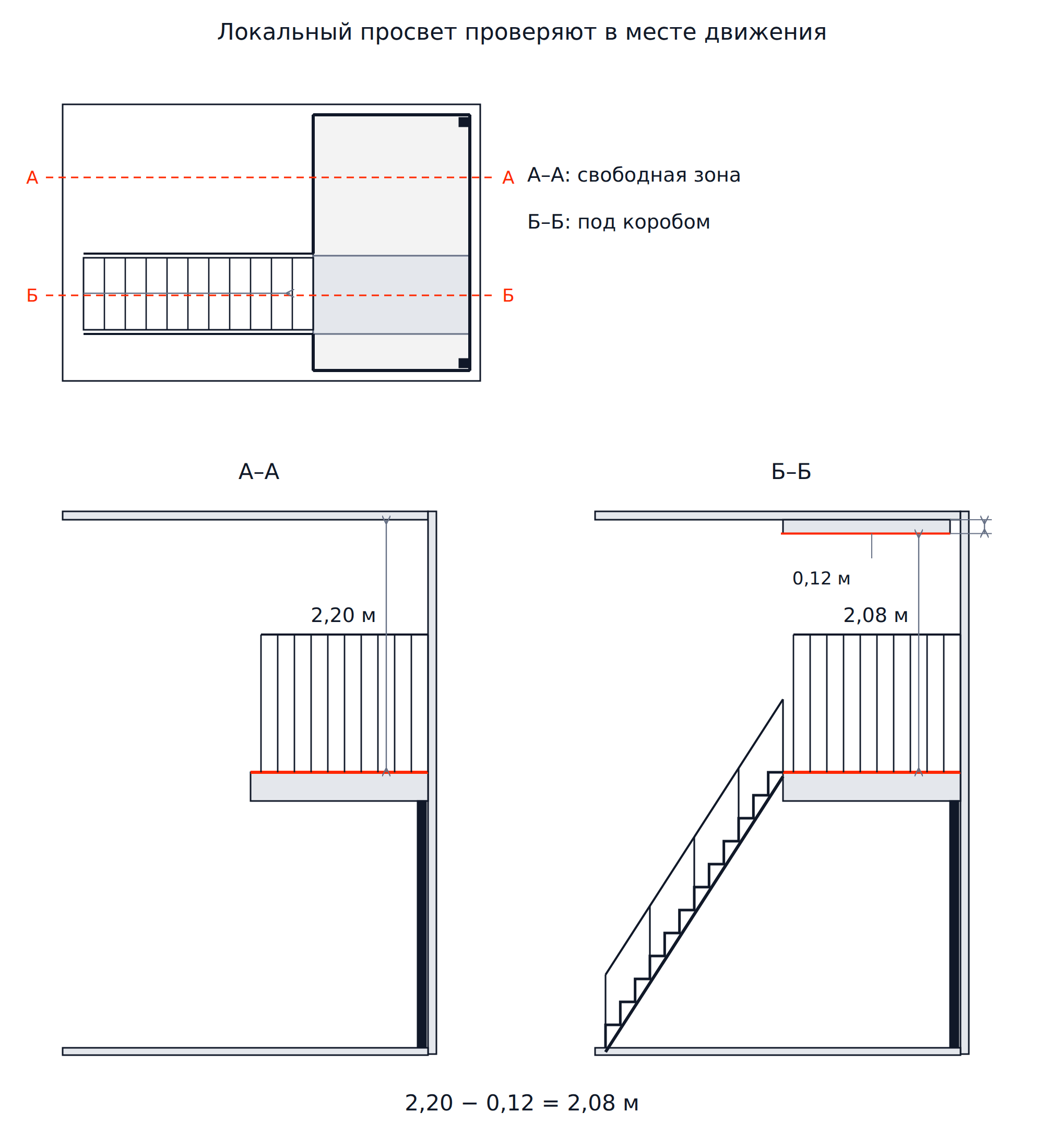

Теперь добавим над частью верхней зоны короб, выступающий на 0,12 м ниже готового потолка. Локальный просвет составит 2,20 − 0,12 = 2,08 м. Если здесь проходит человек или находится выход с лестницы, выбранную компоновку придётся менять: перенести короб, скорректировать контур площадки или пересмотреть её отметку с проверкой нижней зоны.
Этот расчёт определяет только геометрию. Толщина 0,25 м не означает, что выбранные балки выдержат нужный пролёт. По п. 6.1.3 СП 54 конструкции рассчитывают на собственный вес, распределённые и сосредоточенные нагрузки с отсылкой к СП 20. Как собирают эти данные, разобрано в статье о расчёте нагрузки на антресоль.
В разрезе нужны крайние поверхности готовой площадки, а не только высота металлической балки. Сверху могут добавиться настил, выравнивающий слой и покрытие; снизу — обшивка с креплением. Если балки и второстепенные элементы находятся в одном уровне, их высоты не складывают. Если один элемент проходит под другим, учитывают общий вертикальный габарит.
Составьте перечень слоёв с отметками верха и низа. Отдельно нанесите крепления, трубы и короба, выступающие ниже общей плоскости. Такой разрез позволяет обсудить, где можно совместить элементы по высоте, а где изменение затронет расчёт. Уменьшение сечения или удаление балки ради нескольких сантиметров требует нового конструктивного решения.
Важно: размер «от пола до балки» и размер «до нижней подшивки» могут различаться. В задании зафиксируйте, до какой готовой поверхности нужен свободный проход. Тогда каркас и отделку будут проверять по одному размеру.
В определении антресоли по п. 3.1.1 предусмотрен доступ людей в обе зоны. Название «хранение» не отвечает на вопрос о доступе: человек может подниматься наверх за коробками или проходить под площадкой. Покажите маршрут и действия — стоять, идти, доставать вещи, выходить с лестницы. Если снизу закрытый шкаф, а сверху кровать, компоновку и статус решения рассматривают отдельно.
Для мебельного спального места полезен дополнительный размер от верха матраса до потолка. Он меньше высоты над настилом на толщину матраса и основания, если основание выступает над полом. Проверьте, сможете ли вы сесть и развернуться, убрать постель и подойти к лестнице. Бытовой совет о высоте над кроватью не заменяет требование к площадке для передвижения людей.
Варианты такого использования пространства собраны на странице о спальном месте и хранении при низких потолках. Если высоты достаточно для площадки с проходом в обеих зонах, можно перейти к проекту антресоли в квартире с высокими потолками.
Лестницу проверяют своим разрезом по всей траектории: от первых ступеней до выхода на площадку. Минимум для горизонтальной зоны нельзя автоматически принять за требование к просвету над маршем. На чертеже покажите край проёма, балку, наклон ступеней и потолок над выходом; размеры и применимые требования разберите вместе с выбором лестницы на антресоль.
У открытого края площадки также нужна размерная привязка к чистому полу. Если после монтажа ограждения поднять покрытие, его высота относительно пола уменьшится. Помимо минимума из п. 6.4.4, п. 6.4.7 СП 54 требует непрерывного ограждения с поручнем и расчёта на горизонтальные нагрузки. На разрезе должны одновременно помещаться пол, ограждение и свободное пространство для человека.
| Ошибка | Что получается | Как проверить заранее |
|---|---|---|
| Измерили высоту в центре комнаты | Балка или короб у стены остаются за пределами обмера | Снять отметки по контуру и по маршрутам людей |
| Приняли верх каркаса за готовый пол | Настил и покрытие уменьшают верхний просвет | Подписать окончательный состав пола |
| Забыли подшивку снизу | Чистый проход ниже размера до металла | Показать нижнюю готовую поверхность |
| Перепутали просвет и высоту подъёма | Лестница рассчитана до низа площадки | Отмерять подъём между чистыми полами |
| Изменили отделку после изготовления | Меняются проходы, высота ограждения и выход с лестницы | Передавать изменения на общий разрез до работ |
Для проверки нужны хотя бы два сечения: через свободную часть площадки и через участок с самым низким препятствием. Если лестница расположена иначе, добавьте разрез вдоль её подъёма. На плане укажите, где проходит каждое сечение: без этой привязки одинаковые цифры могут описывать разные места комнаты.
Проход по высоте — часть проекта. По ЖК РФ, ст. 25 ч. 2, изменение внутренней планировки входит в определение перепланировки; ст. 26 ч. 1 и ч. 2 п. 3 предусматривает согласование и проект. Для Москвы устройство антресоли названо в п. 2.2.12 приложения 1 к постановлению № 508-ПП среди работ по проекту. Поэтому планировку и порядок согласования антресоли проверяют до изготовления каркаса.
Передайте проектировщику документы на квартиру, план с назначением обеих зон, обмеры и состав будущей отделки. Если высота проходит только при исключении подшивки или переносе короба, зафиксируйте это решение в проекте и согласуйте с исполнителем ремонта. Так предварительный расчёт превратится в проверяемые отметки для работ.
Два минимальных просвета по 2,1 м займут все 4,2 м ещё до добавления конструкции. Площадка для людей в такой размер не помещается. Рассмотрите мебельное спальное место или хранение и отдельно проверьте доступ и характер работ.
Это результаты сложения с разной принятой толщиной: 2,10 + 0,20 + 2,10 = 4,40 м или 2,10 + 0,30 + 2,10 = 4,50 м. Оба примера условные. Для своей квартиры к выбранной конструкции добавьте будущие изменения пола и потолка, если исходная высота измерена до отделки.
Сначала зафиксируйте назначение и необходимые проходы. Затем распределите оставшуюся высоту между зонами: дополнительное место наверху получается за счёт нижнего просвета. Выбор проверяют на разрезе с мебелью, лестницей и коммуникациями; для отдельной жилой комнаты учитывают её собственные требования.
В п. 5.12 нет уменьшенного значения для редкого использования антресоли. Если наверх поднимаются за вещами, покажите это проектировщику как доступ человека. Для готовой мебельной системы способ использования и ограничения проверяют по документации изготовителя.
Вместе с чертежом каркаса утвердите отметки чистого пола снизу, низа подшивки, чистого пола площадки и готового потолка. На приёмке сверьте их в тех же местах, где выполнены обмеры. Если отделку меняют, сначала пересчитайте затронутые просветы и высоту подъёма.
Возьмите план квартиры, фотографии потолочных балок и коробов, предполагаемый состав пола и потолка, эскиз мебели в обеих зонах. Пометьте размеры, которые уже известны, и поверхности, от которых они сняты. На бесплатном выезде инженера на замер можно уточнить исходные данные для проекта антресоли. Результатом обсуждения должен стать разрез с понятными чистыми отметками.
