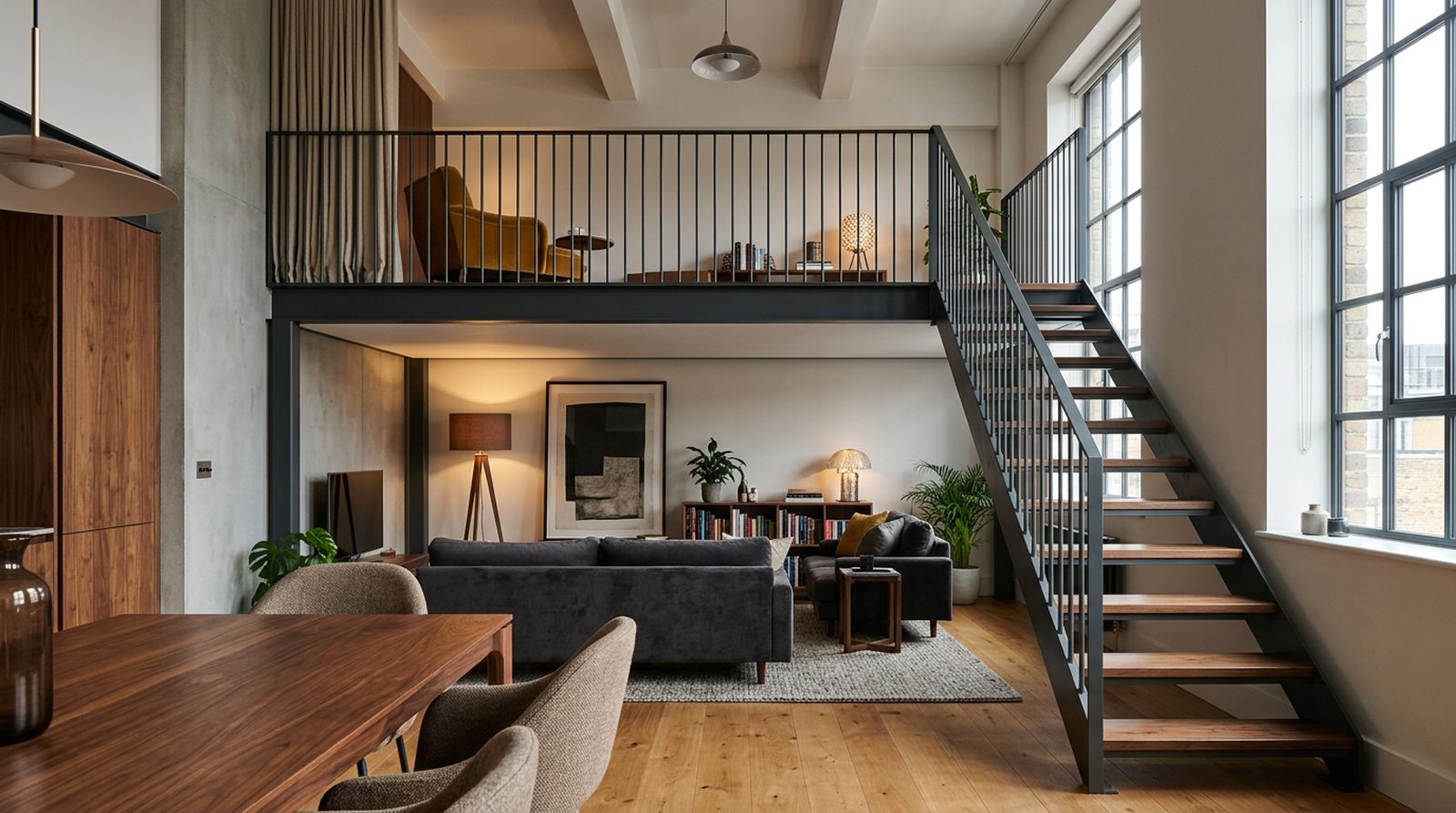

Проём лестницы: проход над головой и выход на верхнюю площадку

Проём лестницы проверяют в разрезе: от поверхности каждой ступени до нижней готовой кромки перекрытия, балки или короба над ней. Для пути эвакуации по лестнице СП 1.13130.2020, п. 4.4.1 устанавливает высоту не менее 2,2 м. Длина отверстия зависит от высоты подъёма, положения ступеней и толщины конструкции. Одного размера на плане недостаточно: марш может поместиться, а проход над головой — нет.

Начните с плана и разреза по линии движения. Нанесите чистые полы, ступени, низ балок и потолочной подшивки, затем проверьте выход с верхней ступени на площадку. Ниже — условный пример для прямой внутриквартирной лестницы: видно, как перенос края проёма на один шаг меняет просвет.

Какие размеры нужны для проёма под лестницу

Различайте строительное отверстие, свободный проход между готовыми поверхностями и проекцию марша. Обрамление отверстия, облицовка торцов и стойки ограждения занимают место. Поэтому ширина отверстия не равна полезной ширине лестницы, а его длина не обязана совпадать со всей проекцией подъёма.

• Высота подъёма H. Расстояние от чистого пола внизу до чистого пола верхней площадки. Обе отметки берут с будущей отделкой.
• Контур проёма. Положение каждой готовой кромки относительно стен и ступеней. Указывайте, от какой грани измерена длина: от бетона, металла или облицовки.
• Низ препятствий. Отметки балок, подшивки, коробов, воздуховодов и светильников над маршрутом, включая выступы у торца перекрытия.
• Линия движения. Траектория человека на плане. По ней строят разрез; для поворота проверяют также соседние участки полезной ширины.
• Верхний выход. Место, куда человек ставит ногу после последнего подъёма, положение поручня, двери и мебели рядом.

У прямого марша линия движения прямая. У винтовой лестницы она изгибается, поэтому одного бокового вида недостаточно: нужны разрезы по траектории или её развёртка, проверка края отверстия и вышележащих ступеней. Сравнение конструкций оставлено в статье о выборе лестницы на антресоль; здесь задача — найти препятствие над конкретным участком пути.

Минимальная высота над лестницей: какую норму проверять

Число 2,2 м относится к высоте пути эвакуации по лестнице. Для внутриквартирной антресоли СП 1, п. 6.1.18 допускает эвакуацию на нижний уровень по открытой лестнице при соблюдении требований этого пункта к огнестойкости здания и антресоли. Поэтому проверка пути касается и подъёма внутри квартиры. Для других объектов сначала определяют назначение здания и роль лестницы.

У антресоли для людей в жилом МКД есть другая высота: не менее 2,1 м на площадке и под ней — СП 54, п. 5.12. Это не замена просвету над ступенями. Площадь антресоли ограничена 40% помещения по п. 3.1.1. При условной толщине конструкции 0,30 м сумма высот даёт 2,10 + 0,30 + 2,10 = 4,50 м; при потолках около 3–4 м рассматривают спальное место или хранение под потолком, а не полноценный второй ярус по СП 54.

Расчёт на примере: где должен начинаться проём

Условный пример: прямая одномаршевая лестница в квартире с антресолью. Все размеры ниже — в миллиметрах, по готовым поверхностям. Верхний пол заменяет последнюю проступь: при 18 подъёмах отдельных ступеней 17. Сечения каркаса здесь не подбираем; толщина конструкции и геометрия заданы для проверки прохода.

Сначала найдите отметку нижней кромки

Отсчёт ведём от нижнего чистого пола. Низ перекрытия с балкой и отделкой расположен на отметке Z = H − t = 2880 − 300 = 2580 мм. Чтобы сохранить над ступенью 2200 мм, её поверхность под кромкой должна быть не выше Z − c = 2580 − 2200 = 380 мм.

Нумеруем носки ступеней снизу: первый на высоте 160 мм, второй — 320 мм, третий — 480 мм. Верхний пол находится после восемнадцатого подъёма. Для этой проверки ставим нижний край проёма строго над выбранным носком: тогда положение кромки однозначно задано на плане и в разрезе.

Сравните три положения края

Обозначим номер носка под кромкой буквой k. Высота носка z = k × h, а вертикальный просвет C = H − t − k × h. В нашей прямой модели под оставшимся перекрытием ступени идут вниз: краевой носок оказывается самой высокой точкой под препятствием. Если балки имеют разный низ, каждую проверяют по своей отметке.

Для примера выбираем край над вторым носком: длина проёма 4480 мм, просвет 2260 мм. Проверка номера: k ≤ (H − t − c) / h = 380 / 160 = 2,375; наибольший целый номер — 2. Величина 60 мм в таблице — остаток именно этого расчёта, а не установленный монтажный допуск.

В открытой части марша проверяем уже потолок комнаты: над верхним полом остаётся 5200 − 2880 = 2320 мм, над более низкими ступенями — больше. Под антресолью 2580 мм; обе зоны укладываются в высоты СП 54. На реальном разрезе так же проверяют светильники и коммуникации по всей ширине прохода, а не только в центре.

Полученные 4480 мм относятся к заданному прямому маршу и кромке над носком. У поворотной лестницы отдельно проверяют участок до поворота, сам поворот и верхний марш. Ширину строительного отверстия назначают с учётом каркаса, обрамления, ограждений и отделки: полезные 1000 мм прохода не превращаются автоматически в отверстие шириной 1000 мм.

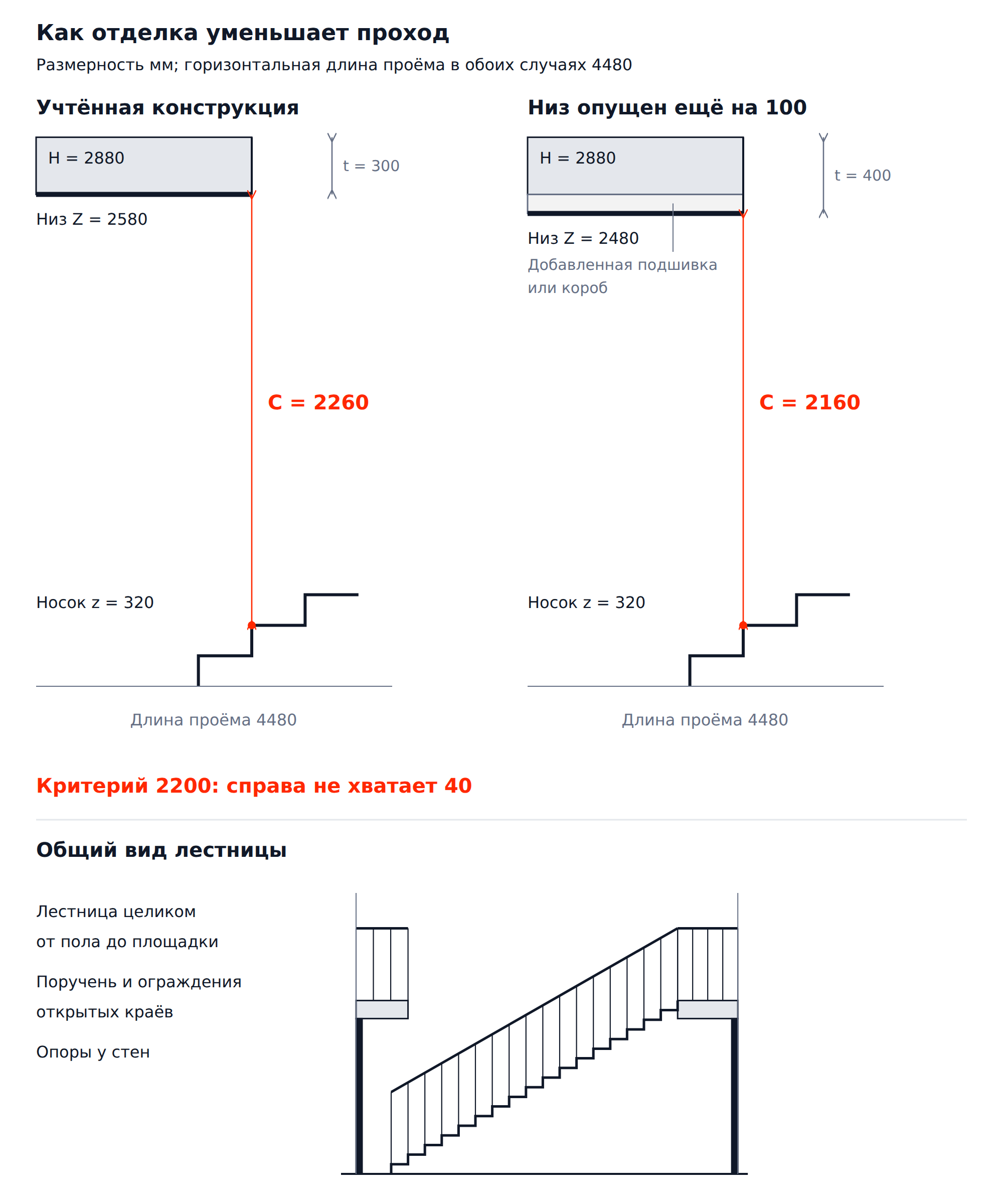

Как отделка уменьшает проход

Величина t включает расстояние до нижней готовой поверхности: балку, обшивку и выступающие элементы над ступенями. Если после расчёта добавить подшивку или короб, низ препятствия опустится. Состав межэтажного перекрытия поэтому согласуют одновременно с лестницей, включая отделку торца проёма.

Продолжим тот же пример: низ у кромки опустили на 100 мм. Теперь t = 400 мм, Z = 2480 мм, а над вторым носком осталось 2480 − 320 = 2160 мм — на 40 мм меньше критерия. Перенос края к первому носку увеличил бы проём до 4760 мм и дал просвет 2320 мм. Возможность такого изменения зависит от конструкции обрамления.

Высоту подъёма тоже считают по двум готовым полам: Hчист = (отметка верхнего основания + верхние слои пола) − (отметка нижнего основания + нижние слои пола). Прибавить только верхнюю отделку к черновому замеру можно лишь тогда, когда нижний пол уже учтён. Иначе изменятся первый и последний подъёмы.

Накладки на ступени входят в ту же размерную цепь. Если в нашем примере поднять только последнюю отдельную проступь ещё на 20 мм, подъём к ней станет 180 мм, а следующий на верхний пол — 140 мм вместо одинаковых 160 мм. СП 54, п. 6.4.3 не допускает ступени разной высоты и глубины. Решение — согласовать толщины всех накладок и обоих полов до изготовления каркаса.

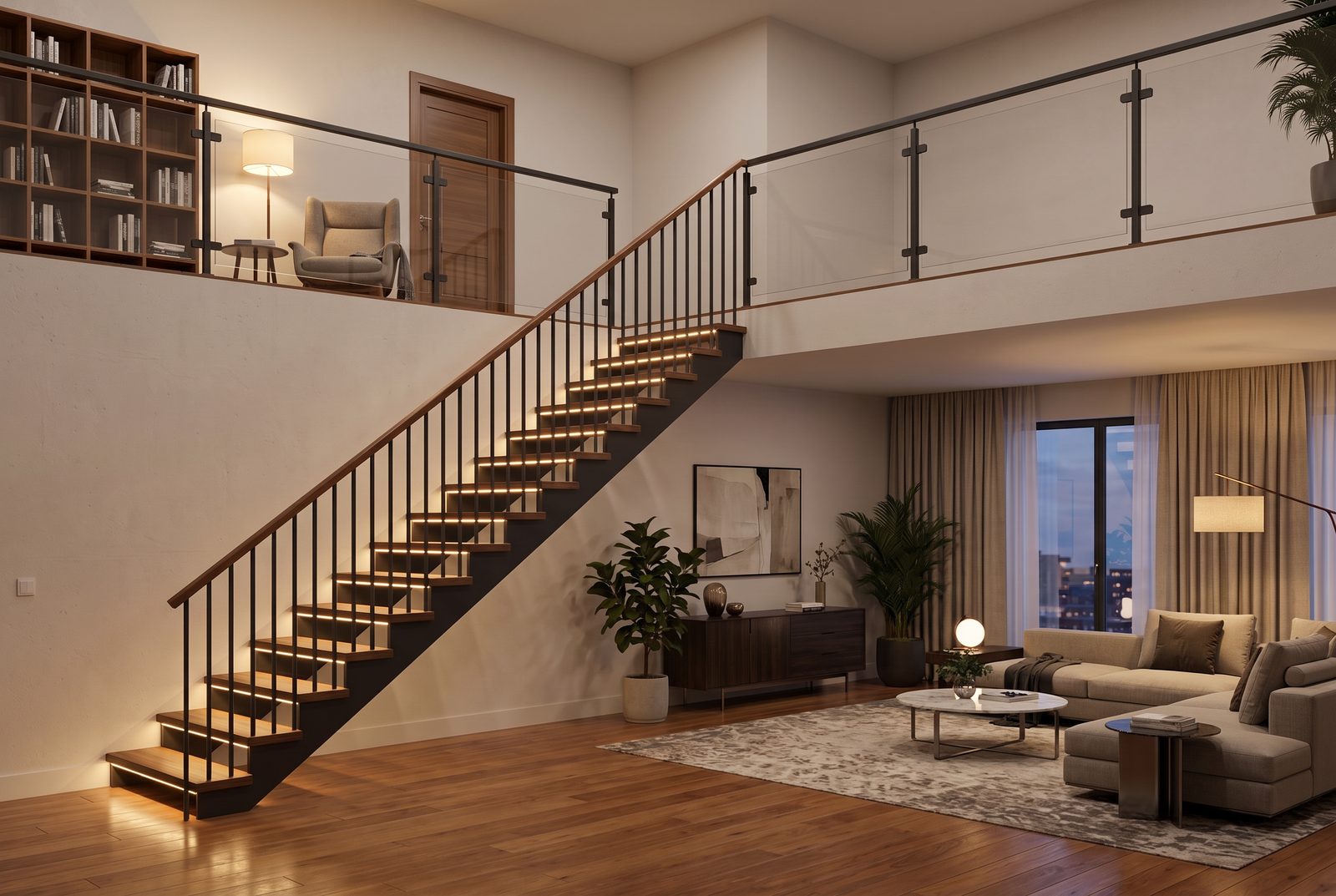

Выход с верхней ступени: место для ноги, руки и поворота

Проход под кромкой может оказаться достаточным, а верхний выход — упереться в шкаф или дверь. На плане сначала выделите свободную зону сразу за последним подъёмом. В нашем примере это условный прямоугольник 1000 × 1000 мм на антресоли; дальше проверьте, хватает ли его для поворота, открывания двери и переноса вещей.

По СП 1, п. 4.4.2 ширина лестничной площадки должна быть не меньше ширины марша. Указанный там минимум длины 1 м относится к промежуточной площадке в прямом марше; его не следует выдавать за достаточную глубину любого верхнего выхода. Здесь размеры определяет вся планировка подхода и дальнейшего пути.

• Покажите отметку верхнего пола и последний подъём с окончательным покрытием. Верхний пол должен быть виден в размерной цепи.
• Нанесите дугу двери, открытые створки шкафа и выдвинутые ящики. Проверяйте проход при их использовании.
• Проследите переход наклонного поручня в ограждение площадки: при сходе и начале спуска человеку нужна опора для руки.
• Оградите открытый край, включая боковые участки у входа. Для МКД при опасном перепаде от 0,45 м СП 54, п. 6.4.4 требует ограждение от 1,2 м, а п. 6.4.7 — непрерывность и поручни.
• Проверьте траекторию крупной вещи в плане и по высоте. Матрас или столешница могут пройти по маршу, но не развернуться на площадке.

Если проход не получается

Начните с положения лестницы относительно края площадки. Иногда подъём удаётся вынести в открытую часть комнаты, сохранив ступени и удобный выход. Если нужно менять само отверстие, обсудите новую схему с конструктором: для стальных конструкций СП 16.13330.2017, п. 4.2.4 требует соответствия расчётной схемы действительным условиям работы.

• Сдвинуть край проёма вниз по маршу. Под кромкой окажется более низкая ступень; в нашем расчёте это увеличило просвет на высоту одного подъёма.
• Переставить марш или изменить поворот. На плане и разрезах заново проверяют подход, траекторию и верхний выход.
• Пересмотреть положение коммуникаций и отделки. Короб можно обсуждать вместе с трассой сети; балку — только вместе с расчётом каркаса и его опор.
• Изменить планировку верхнего уровня. Освободить выход, убрать дверь с траектории или пересмотреть размещение мебели.

Частые вопросы

Можно ли назвать минимальный проём без расчёта ступеней?

Нужны хотя бы высота между готовыми полами, раскладка ступеней, низ конструкции и положение верхнего выхода. В примере одно и то же число подъёмов дало разные просветы при длине отверстия 4200 и 4480 мм. Размер из чужого проекта без этих исходных данных не переносится.

Если потолок под антресолью 2,1 м, ступени можно завести под неё?

Для рассматриваемого пути с критерием 2,2 м — нет: даже над нижним полом уже меньше требуемой высоты, а ступени сокращают её ещё сильнее. Марш размещают в открытой части комнаты или пересматривают контур площадки и проёма. Низкий короб перед первой ступенью также входит в проверку подхода.

Хватит ли для винтовой лестницы отверстия по её диаметру?

Диаметр показывает только габарит в плане. Нужны ширина прохода, высота под вышележащим витком и краем проёма, положение верхнего выхода. Проверяйте траекторию по кривой линии движения и перенос предметов, а не только вписанный в отверстие круг.

Просвет измеряют вертикально или поперёк наклонного марша?

В приведённом разрезе считается вертикальная разность отметок препятствия и поверхности ступени. Отрезок, перпендикулярный наклону лестницы, — другой геометрический размер; подставлять его в эту формулу нельзя. В рабочем проекте покажите размерные стрелки и конкретные поверхности, между которыми измеряется проход.

Можно ли отложить верхнюю дверь и шкаф до ремонта?

Нанесите их положение на план заранее, даже если модели ещё не выбраны. Задайте габариты и направление открывания, оставьте доступ к поручню и место для схода со ступени. После выбора изделий обновите план до изготовления лестницы.

Что передать на замер и в проект

Подготовьте план помещения, отметки будущих полов, состав перекрытия и фото балок, дверей и коммуникаций. Добавьте назначение верхней зоны и габариты крупных вещей. На замере инженером уточняют размеры помещения; для проекта нужны согласованные план, разрез и слои отделки.

Перед изготовлением лестницы на металлическом каркасе сверьте три размера на одном чертеже: высоту между чистыми полами, просвет у самой низкой кромки и свободный выход наверху. Они должны относиться к одной версии конструкции и отделки.

Источники

1. Высота пути эвакуации по лестнице и размеры площадок — СП 1.13130.2020, пп. 4.4.1–4.4.2; число подъёмов одномаршевой лестницы — п. 4.4.4, редакция от 16.06.2025 — раздел 4.4 в КонсультантПлюс.
2. Внутриквартирные марши и эвакуация с антресоли — СП 1.13130.2020, таблица 4, п. 6.1.18 — раздел 6.1. Статус и изменения № 1–3 — Росстандарт.
3. Антресоль в жилом МКД, высоты, ступени и ограждения — СП 54.13330.2022, пп. 3.1.1, 5.12, 6.4.3–6.4.4, 6.4.7 — текст документа в ГАРАНТ. Отсылка к СП 1 по ширине и уклону — п. 6.4.2 в редакции изменения № 2.
4. Область требований к общественным зданиям и лестницам — СП 118.13330.2022, раздел 1, п. 5.6 — текст документа в ГАРАНТ.
5. Безопасность прохода и перенос мебели в индивидуальном доме — СП 55.13330.2016 с изменениями № 1–2, п. 8.2 — карточка документа Росстандарта.
6. Соответствие расчётной схемы реальной работе стального каркаса — СП 16.13330.2017, п. 4.2.4 — текст документа в ГАРАНТ.
