Размер металлокаркаса не показывает, сколько места останется для прохода. Разбираем нормы по назначению здания и проверяем поручни, отделку, площадку, двери и перенос мебели.
Для внутриквартирной лестницы в многоквартирном доме минимальная ширина марша — 0,9 м по таблице 4 СП 1.13130.2020. Это расстояние между ограждениями либо стеной и ограждением, а не наружный размер металлокаркаса. Выступающие поручни и отделка могут оставить для движения меньше места, поэтому на чертеже полезно отдельно показать фактический просвет между ближайшими выступами.
Для общественного помещения действуют другие условия: пункт 4.4.1 СП 1 предусматривает, в частности, 1,2, 1,35 и 1,6 м в зависимости от назначения здания и числа людей. А для указанных в п. 6.2.2 внутренних лестниц одноквартирного дома не выше двух этажей ширина и уклон не нормируются этим пунктом. Поэтому ответ на вопрос «какая должна быть ширина лестницы» начинается с назначения здания, затем проверяют проход, площадку, двери и перенос вещей.
| Размер | Что показывает | Где его проверить |
|---|---|---|
| Габарит каркаса | Сколько места занимает несущая конструкция поперёк марша | На чертеже металлоконструкций; уточнить, входят ли в размер крепления и ограждения |
| Нормативная ширина марша | Расстояние по правилам применимого документа | Для внутриквартирного марша — между ограждениями либо стеной и ограждением, примечание к таблице 4 СП 1 |
| Фактический чистый проход | Место между ближайшими к человеку гранями поручней, стоек, отделки и других выступов | На плане, поперечном сечении и после завершения отделки |
Для общественных зданий СП 118.13330.2022, п. 3.1.37, также определяет ширину марша между ограждениями либо стеной и ограждением. Если ограждение вынесено за пределы ступени, отсчёт ведут от края ступени. Вынесенные наружу перила не превращают пустое пространство рядом со ступенью в опорную поверхность для ноги.

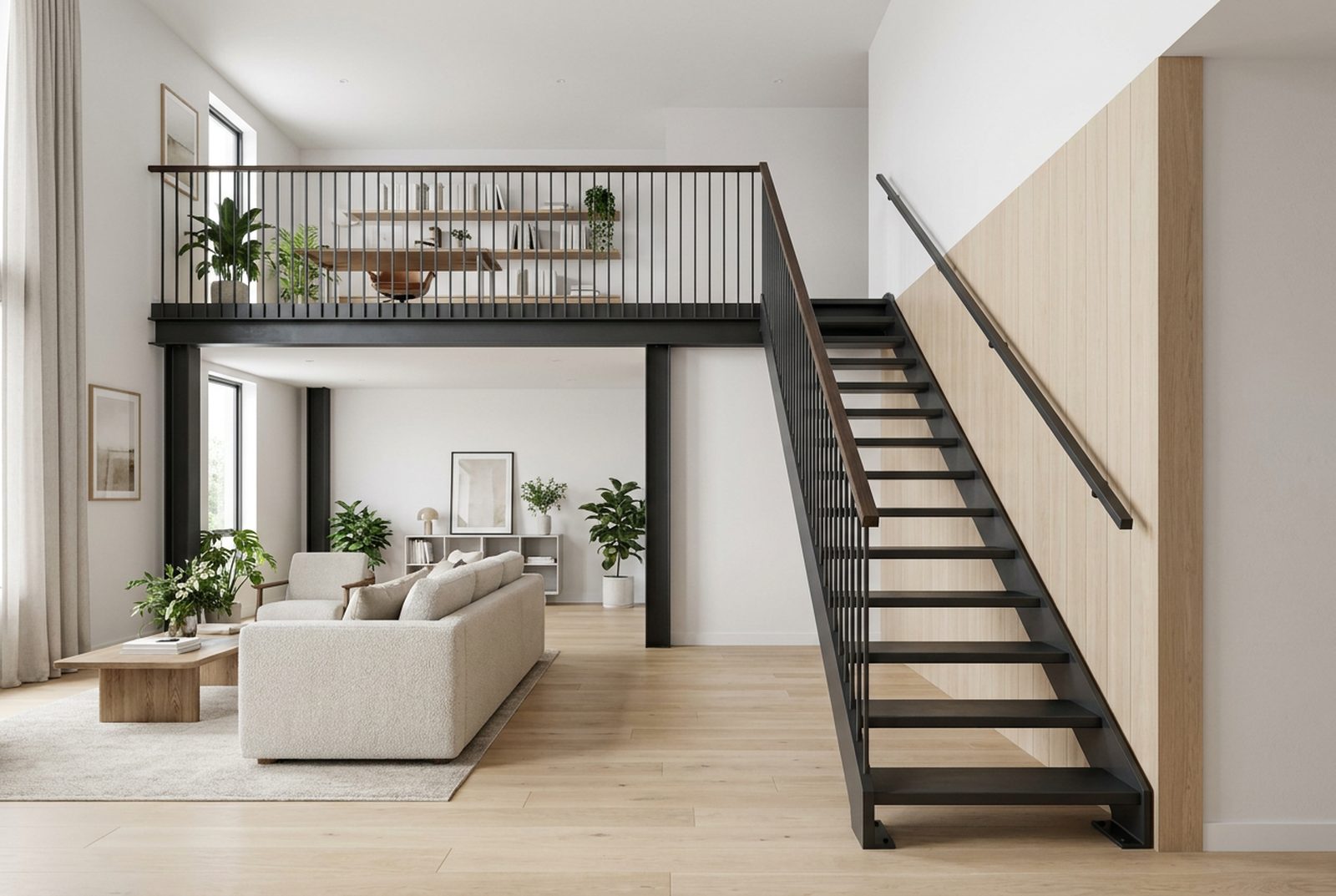

Поручень может выступать внутрь относительно стоек, а обшивка стены — относительно черновой кладки. Поэтому фраза в заказе «лестница метровой ширины» оставляет слишком много вариантов. Попросите подписать границы каждого размера и показать узел ограждения в сечении: так станет понятно, сколько места останется на уровне ног и рук.
Если под «шириной ступени металлической лестницы» подразумевают её размер поперёк движения, он тоже может отличаться от чистого прохода. Длина заготовки включает участки под ограждением и у креплений. Глубина проступи, на которую ставят стопу, — отдельный размер вдоль движения; подменять им ширину марша нельзя.
Для внутриквартирного марша таблица 4 СП 1 задаёт ширину не менее 0,9 м и максимальный уклон 1:1,25. Эта строка относится к лестнице внутри квартиры: общая лестница подъезда проверяется по другим строкам той же таблицы. Для выхода с внутриквартирной антресоли п. 6.1.18 допускает открытую лестницу, в том числе криволинейную; её планировку всё равно проверяют вместе с габаритами прохода.
При выборе подъёма на антресоль начните с плана и разреза. Для площадки в жилом МКД п. 5.12 СП 54.13330.2022 требует не менее 2,1 м на ней и под ней. Условный пример: при конструкции с полом толщиной 0,30 м общая высота получается 2,10 + 0,30 + 2,10 = 4,50 м. При потолке около 3–4 м рассматривают спальное место или хранение под потолком — это другое решение, а не полноценный второй этаж.
Если требуемый проход не входит, проверьте другое положение марша и входа на площадку, затем сравните поворотные варианты. Уменьшать размер только в подписи на плане бесполезно: реальные ограждения всё равно займут место. Варианты конструкции и расчёт занимаемой площади разобраны отдельно в статье о лестнице на антресоль.
Для одноквартирного дома высотой не более двух этажей п. 6.2.2 СП 1 допускает для эвакуации внутренние открытые, винтовые лестницы и лестницы с забежными ступенями; их ширина и уклон этим пунктом не нормируются. Переносить сюда квартирный минимум 0,9 м как безусловное требование нельзя. Для трёхэтажного дома условия открытой эвакуационной лестницы рассматривают отдельно по п. 6.2.3.
Размер для повседневного использования всё равно нужно обосновать. Пункт 8.2 СП 55.13330.2016 требует обеспечить удобство и безопасность движения, а также возможность перемещения мебели и внутридомового оборудования. Для обсуждения с проектировщиком подготовьте габариты предметов, которые придётся поднимать, и проверьте на плане разворот, подход и место для человека, несущего предмет.
Для общественных помещений СП 118, пп. 5.6 и 6.8, отсылает к СП 1: учитываются назначение, число людей, группы их мобильности и пожарные характеристики здания. Сначала определяют, откуда и сколько людей выходит по лестнице. Следующая таблица показывает несколько нижних границ п. 4.4.1; специальные требования соответствующего раздела СП 1 и требуемая ширина выходов проверяются дополнительно.
| Условие по п. 4.4.1 СП 1 | Ширина пути по лестнице, не менее | Что влияет на выбор |
|---|---|---|
| Остальные общественные здания, не подпадающие под более требовательные случаи пункта | 1,2 м | Назначение и специальные требования к конкретному объекту |
| Эвакуация из зданий классов Ф1.1, Ф2.1, Ф2.2, Ф3.4, Ф4.1; из зданий, где на любом этаже, кроме первого, более 200 человек; из общественных зданий высотой более 50 м | 1,35 м | Подпункт «а»; при более 600 человек на любом этаже, кроме первого, действует следующая строка |
| В здании на любом этаже, кроме первого, более 600 человек | 1,6 м | Подпункт «б» |
Во всех этих случаях лестница должна быть не уже требуемой ширины любого эвакуационного выхода на неё. Это исходное условие п. 4.4.1: одного сравнения с табличным минимумом недостаточно. Данные о выходах и числе людей нужны до выбора металлокаркаса, а не после его изготовления.
В том же пункте есть 0,7 м для лестниц к одиночным рабочим местам или для эвакуации не более пяти человек. Это специальное условие подпункта «д», которое проверяют вместе с требованиями к конкретному объекту. Его нельзя превращать в общий минимум для любой небольшой антресоли или переносить на внутриквартирный марш с отдельной нормой таблицы 4.
Если вы планируете антресоль в коммерческом помещении, укажите будущее использование: работа сотрудников, приём посетителей или хранение. Слово «коммерческое» описывает слишком разные сценарии. Для склада требуется отдельная проверка по разделу 8 СП 1; размеры жилой лестницы для него не служат готовым решением.

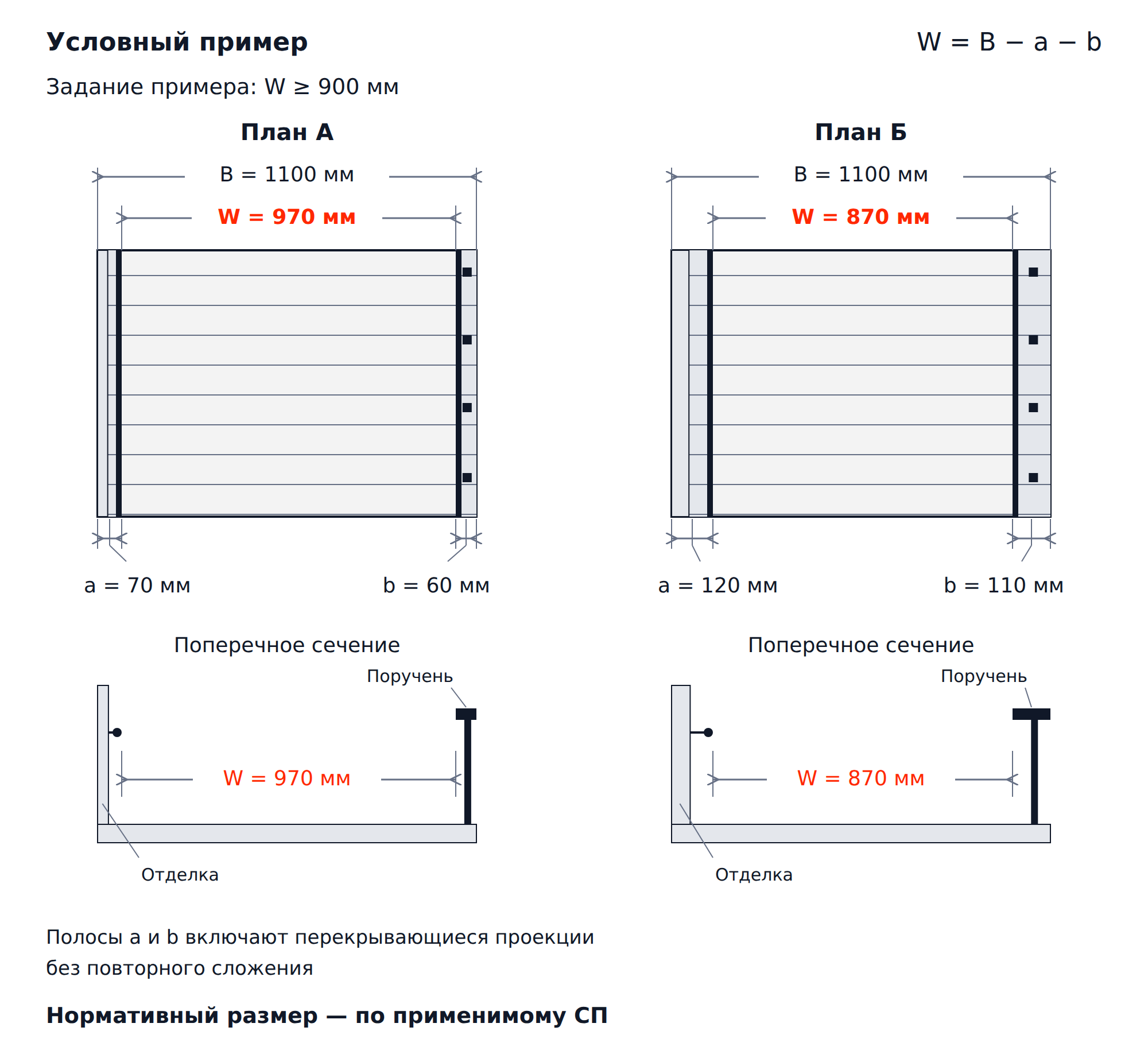

Условный пример: внешний габарит каркаса поперёк марша B равен 1100 мм. Слева и справа часть этой ширины занимают ограждения, их крепления, поручни и отделка. Обозначим занятые полосы a и b: каждая измерена от соответствующей внешней границы каркаса до ближайшей к проходу грани элементов. В задании примера нужен просвет между этими гранями не менее 900 мм.
| План | B, мм | Слева a, мм | Справа b, мм | Чистый проход W = B − a − b |
|---|---|---|---|---|
| А: меньше выступов внутрь | 1100 | 70 | 60 | 1100 − 70 − 60 = 970 мм |
| Б: ограждения и отделка занимают больше места | 1100 | 120 | 110 | 1100 − 120 − 110 = 870 мм |
При том же каркасе проход отличается на 100 мм. План А выполняет условие примера, плану Б не хватает 30 мм. Это проверка заданного фактического просвета; размер нормативной ширины марша проектировщик отмечает отдельно по применимому документу. Сечения металла и прочность креплений из этого вычитания не определяются.
При обмере не складывайте дважды толщины, проекции которых перекрываются. Если поручень выступает над стойкой, занятая полоса определяется его ближайшей к проходу гранью, а не суммой полной толщины стойки и поручня. Проверьте сечение в узком месте и фактический проход по длине: одна выступающая стойка может изменить результат.
Я советую до изготовления лестницы согласовать поручень и отделку стены вместе с каркасом. На плане полезно отметить, в какую сторону открывается дверь и где человек окажется после последней ступени. Тогда разговор о ширине сразу связан с тем, как вы будете пользоваться лестницей, а не только с размером металлической заготовки.
Для предварительной проверки обведите на плане все поверхности, которые приблизятся к проходу после ремонта. Снимите размеры у первой ступени, в середине марша, на повороте и у верхнего выхода. Отдельно покажите поручни на поперечном сечении: план на уровне пола может скрыть их выступ.
На эвакуационной лестнице проверяют и допустимость самих выступов. Например, п. 4.4.9 СП 1 ограничивает размещение оборудования, выступающего из стен лестничной клетки на высоте до 2,2 м; радиаторы допускаются при сохранении нормативной ширины пути и защите от травмирования. Поэтому свободный остаток по рулетке ещё не разрешает поставить в этом месте любой шкаф или прибор.
Ширина и высота лестницы проверяются на разных чертежах. В общественном помещении для пути эвакуации по лестнице п. 4.4.1 СП 1 задаёт высоту не менее 2,2 м. Покажите на разрезе нижнюю грань балки, край перекрытия и подшивку, чтобы увидеть узкое место над ступенями. Широкий марш не компенсирует низкий проход.
На эвакуационной лестнице по п. 4.4.2 СП 1 ширина площадки должна быть не меньше ширины марша, а длина промежуточной площадки в прямом марше — не менее 1 м. Для общественных зданий те же размеры площадок приведены в п. 5.10 СП 118. На плане покажите свободную траекторию с последней ступени к следующему проходу.
Двери, выходящие на лестничную клетку, в максимально открытом положении не должны уменьшать требуемую ширину площадок и маршей — п. 4.4.2 СП 1. Нарисуйте полотно в этом положении и подпишите сохраняемый проход. Для двери у открытой лестницы внутри помещения дополнительно проверьте подход к ручке, место для остановки и отсутствие столкновения со спускающимся человеком.
Для дверей, открывающихся из помещений в эвакуационный коридор, п. 4.3.4 СП 1 задаёт вычет из ширины коридора:
Этот вычет не применяют к поэтажным коридорам и холлам секционных МКД между выходом из квартиры и выходом в лестничную клетку. На самой лестничной площадке проверяют открытое полотно по п. 4.4.2, как описано выше. Если на маршруте есть и площадка, и коридор, покажите обе проверки на плане.
Если полотно перекрывает маршрут, сравните варианты положения дверного блока и размеров площадки с проектировщиком. Направление открывания выбирают с учётом требований к конкретному выходу. Просто развернуть дверь ради освобождения места может быть недостаточно — важно сохранить работоспособность всего пути.
Список вещей составьте заранее: матрас, диван, неразборный шкаф, техника, оборудование для верхнего уровня. Для каждого предмета нужны длина, ширина, высота, возможность разборки и транспортное положение. У мягкой мебели измеряйте жёсткий каркас и выступающие части, а не только подушки.

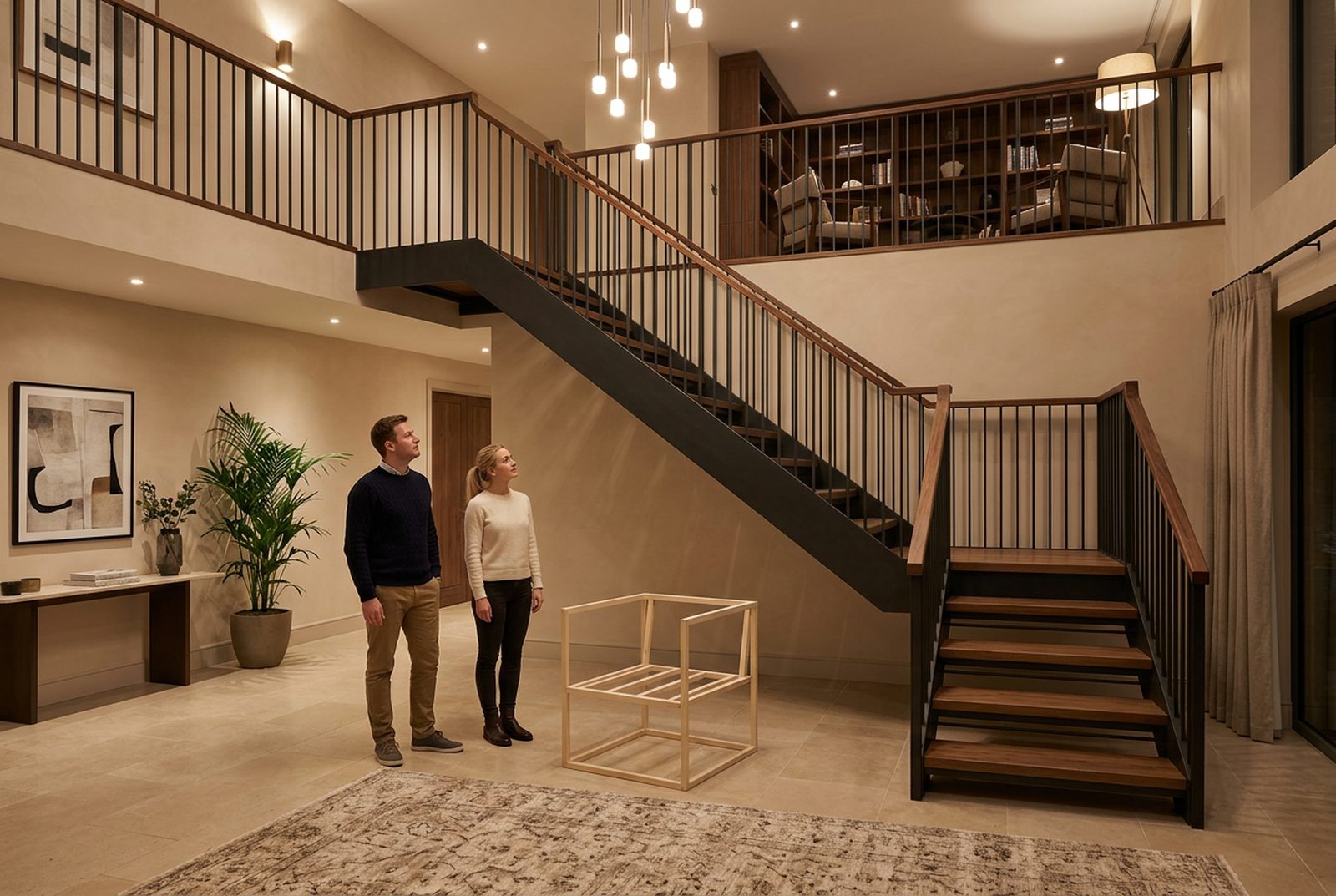

Один прямоугольник на плане не описывает перенос с наклоном и поворотом. Для крупной вещи попросите проверить объёмную траекторию в модели или сделайте лёгкий макет её габарита. На сложном повороте важны сразу форма площадки, просвет между поручнями и свободная высота, а не одна ширина ступени.
По одному наружному размеру ответить нельзя. Для внутриквартирного марша в МКД минимум 0,9 м относится к расстоянию между ограждениями либо стеной и ограждением. Если стойки и поручни устанавливаются внутри габарита каркаса, отдельно проверьте, сколько места они оставляют для движения.
Для внутренних лестниц, перечисленных в п. 6.2.2 СП 1, в одноквартирном доме не выше двух этажей такой числовой минимум этим пунктом не установлен. Размер выбирают с учётом безопасного движения и переноса мебели по п. 8.2 СП 55. Число этажей и вид лестницы нужно установить до выбора применимого правила.
В общественном здании при вынесенном за ступень ограждении п. 3.1.37 СП 118 требует вести отсчёт от края ступени. Свободное пространство за краем не добавляется к ширине марша. Само крепление ограждения также нужно показать в проекте.
Число 0,7 м есть в п. 4.4.1 «д» СП 1, но применять его нужно после проверки назначения объекта, числа эвакуирующихся и специальных требований. Формулировки «мало людей» для выбора размера недостаточно. Передайте проектировщику точное назначение верхнего уровня и его план использования.
Зафиксируйте фактический размер с указанием поверхностей обмера и сравните с проектом. Затем согласуйте изменение узла поручня, отделки или расположения конструкции. Снимать ограждение для получения нужного просвета нельзя считать завершённым решением.
Соберите план с размерами, разрез по лестнице, сведения о назначении помещения и список крупной мебели. Добавьте выбранную отделку, форму поручня и двери с направлением открывания. В задании разделите внешний габарит каркаса, нормативную ширину марша и фактический просвет — тогда эти величины можно будет проверить после монтажа.
Особенности помещения и размещение конструкции можно обсудить на бесплатном выезде инженера на замер. После проверки планировки выбирают исполнение лестницы на металлическом каркасе, узлы ограждения и отделку. Итогом должны стать понятные размеры готового прохода на чертеже.
