Разделяем общий, рабочий и лестничный свет. Показываем схемы размещения, нормы для жилья и детали, которые стоит проверить до отделки.

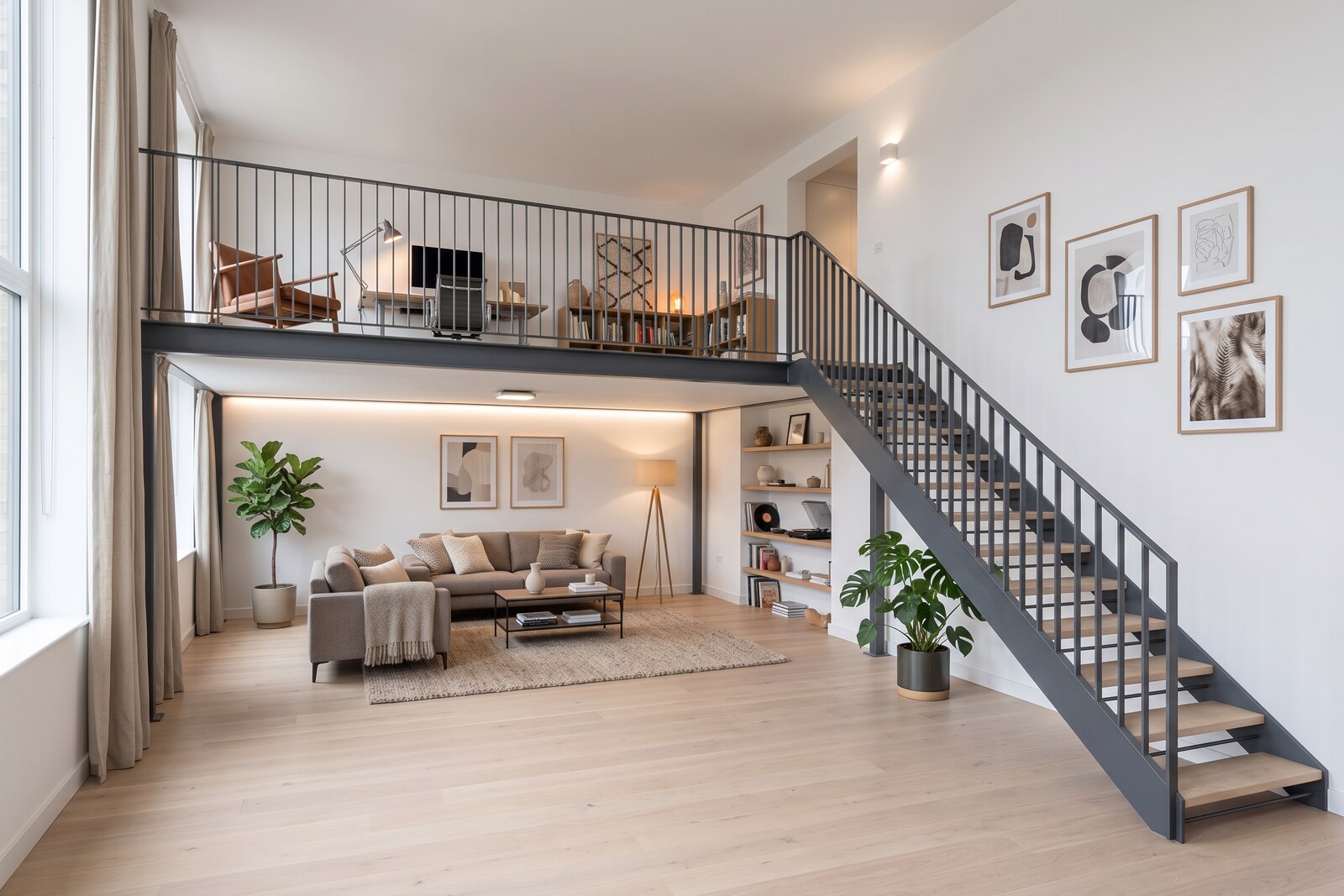

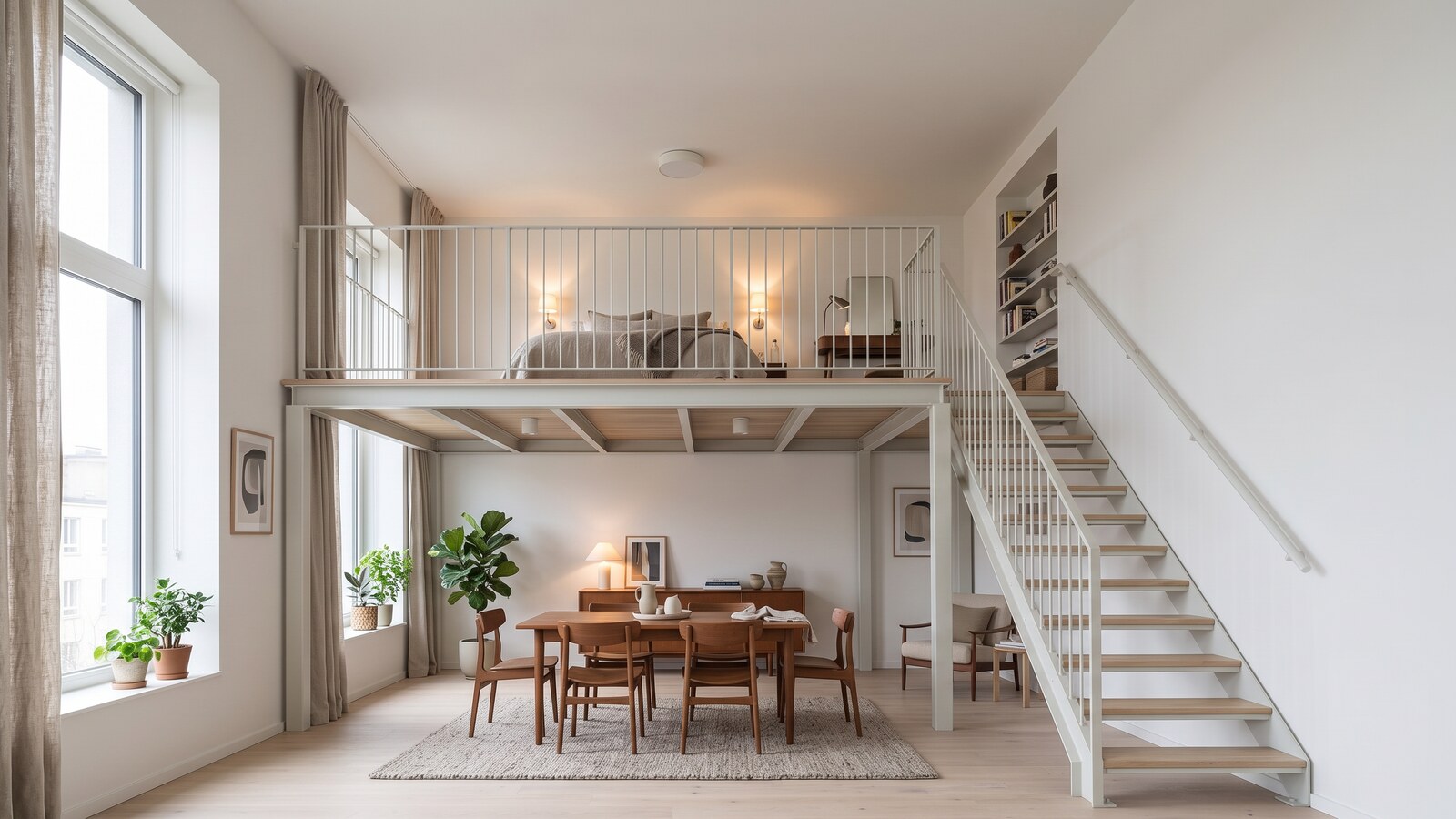

Освещение антресоли планируют отдельно для нижней зоны, верхней площадки и лестницы. Под настилом нужен общий свет, у стола или кровати — местный, на подъёме — свет на ступени и выходы с марша. Ленту по периметру добавляют для мягкого вечернего свечения. Начните с расположения мебели и выключателей: одна люстра в открытой части комнаты не освещает все эти места одинаково.
На плане отметьте окно, контур площадки, балки, лестницу и мебель на обоих уровнях. Укажите, где человек читает, работает, переодевается и проходит ночью. Затем распределите светильники по задачам — так станет понятно, какие из них должны включаться вместе, а какие независимо.
| Зона | Что освещать | Вариант размещения | Что проверить |
|---|---|---|---|
| Под антресолью | Пол, проходы, мебель | Накладные светильники под настилом, бра на стенах | Балка или шкаф не перекрывают свет |
| Верхняя площадка | Проход, кровать или рабочее место | Потолочный светильник или бра с закрытым источником | Источник не слепит человека внизу |
| Стол, кресло для чтения | Столешницу, книгу | Регулируемый местный светильник | Рука не затеняет работу, на экране нет отражения лампы |
| Лестница | Ступени, начало и конец подъёма | Настенные светильники или подсветка вдоль марша | Свет включается до первого шага — и снизу, и сверху |
| Вечерняя подсветка | Стену, нишу, край конструкции | Скрытая лента в подходящем профиле | Виден отражённый свет, а не яркие точки светодиодов |
Это схема распределения задач; тип и количество приборов подбирают под помещение. В СП 52.13330.2016, п. 7.1.2, для зон с разными условиями естественного освещения и режимами работы предусмотрено раздельное управление светом. На антресоли это удобно реализовать отдельным включением нижнего и верхнего уровней, рабочего места и лестницы.
Люксы показывают освещённость поверхности, люмены — световой поток. Ватты обозначают потребляемую мощность и не отвечают на вопрос, достаточно ли света под площадкой. СП 52.13330.2016, п. 4.1, нормирует среднюю освещённость рабочей или условной рабочей поверхности. Поэтому проверяют результат на полу или рабочем месте, а не только характеристики купленной лампы.
Для жилья нужно различать санитарный минимум и рекомендуемые показатели комфортного освещения. СанПиН 1.2.3685-21 содержит минимальные значения, а СП 52, п. 4.3 и таблица Л.1, — рекомендации по комфортному освещению. Ниже — значения для жилых помещений; офисную или складскую антресоль считают по другим строкам.
| Помещение или показатель | Средняя освещённость | Где проверяют | Основание |
|---|---|---|---|
| Жилая комната, гостиная, спальня: санитарный минимум | Не менее 150 лк | На полу, Г-0,0 | СанПиН 1.2.3685-21, табл. 5.52, строка 1 |
| Детская: санитарный минимум | Не менее 200 лк | На полу, Г-0,0 | Та же таблица, строка 4 |
| Кабинет, библиотека: санитарный минимум | Не менее 300 лк | На полу, Г-0,0 | Та же таблица, строка 5 |
| Жилая комната: рекомендуемый показатель комфортного общего света | 200 лк | На полу, Г-0,0 | СП 52.13330.2016, табл. Л.1, поз. 190, с изменением № 2 |
Строка «кабинет, библиотека» задаёт свет на полу всей комнаты. Для стола наверху задайте освещённость на столешнице отдельно: мелкая сборка, чтение и работа за монитором требуют разного расположения местного света.
Условный пример: для нижней зоны площадью 10 м² выбран ориентир средней освещённости 200 лк. На расчётную поверхность должно попасть 200 × 10 = 2000 лм. Это поток, который должен дойти до пола. Суммарный поток светильников берут с запасом: часть света поглощают стены, балки и мебель, со временем приборы тускнеют, а освещённость не должна опускаться ниже выбранной на весь срок службы (СП 52, п. 4.1). Число приборов считают с учётом геометрии комнаты, отделки и данных выбранных светильников.

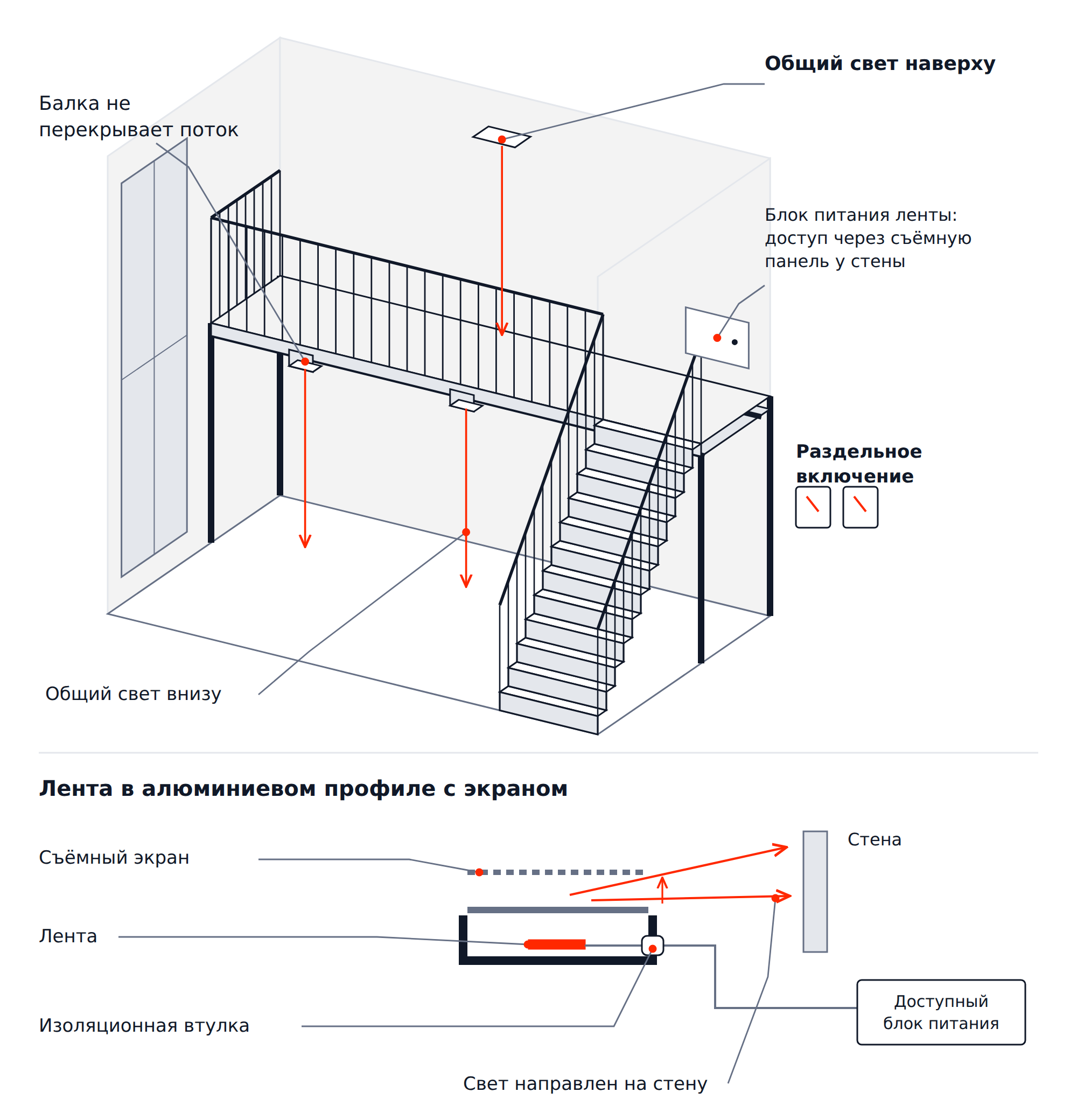

Люстра за пределами площадки может светить в открытую часть комнаты, оставляя пространство под антресолью в тени. Разместите общий свет непосредственно под настилом и проверьте его положение относительно балок. Встраиваемый прибор требует места внутри конструкции, накладной выступает ниже неё. Габариты корпуса показывают на разрезе до изготовления каркаса и отделки и проверяют, что он не уменьшает заложенную в проекте высоту прохода (для антресоли в МКД — не менее 2,1 м, СП 54, п. 5.12).
В многоквартирном доме жилые комнаты и кухни, кроме кухонь-ниш, должны иметь естественное освещение (СП 54.13330.2022, п. 7.12). Светильники под площадкой помогают пользоваться нижней зоной, но окно не заменяют. При дневной проверке посмотрите, куда попадает свет из окна после устройства площадки. Прежде чем ставить у окна высокий шкаф, проверьте, сколько света он заберёт у нижней зоны. Прозрачное заполнение ограждения может сохранить обзор окна, но его светопропускание зависит от материала и геометрии. Выбирайте защиту края по проекту, а затем оценивайте, как она влияет на свет.
Светлую матовую отделку стен и низа площадки стоит сравнить с тёмной на образцах при выбранном свете. Проверьте не только яркость комнаты, но и видимые пятна на потолке, блики на столе и отражения в стекле. Если пол освещён, а низ настила остаётся тёмным, можно добавить отдельный свет на стену или отражённую подсветку.

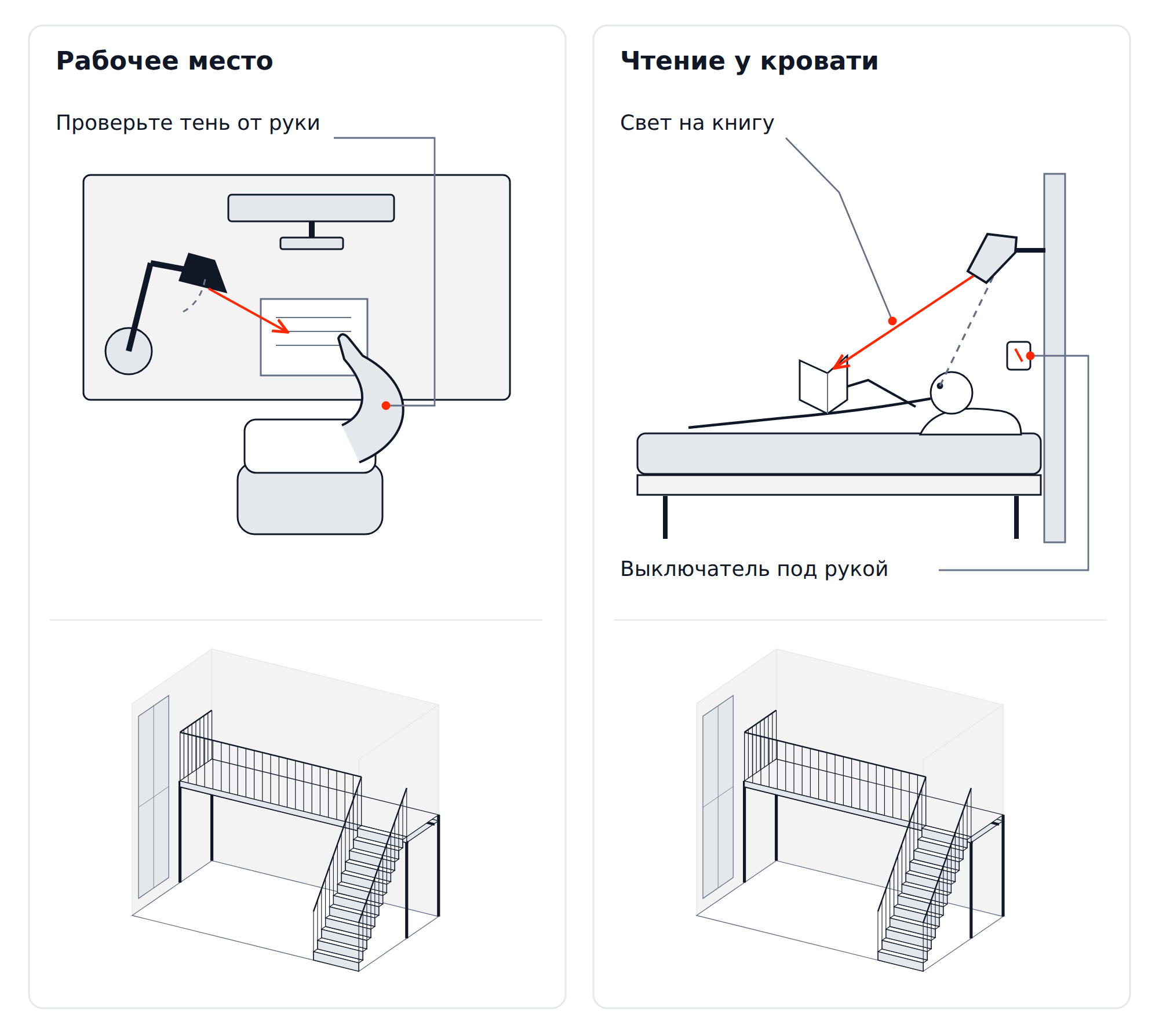

У стола начните с положения светильника относительно руки, книги и монитора. Поставьте временную лампу и выполните обычную задачу: напишите несколько строк, посмотрите на экран, откройте книгу. Перемещайте источник, пока рука не перестанет закрывать рабочую область, а отражение лампы не уйдёт с экрана. Общий свет оставьте отдельной группой.
У кровати примеряйте бра сидя и лёжа, с подушками и открытой книгой. Нужен свет на странице, а не в лицо соседу и не в открытый пролёт. Выключатель должен быть доступен из привычного положения; для двух спальных мест удобно отдельное управление каждым светильником. Выступающий корпус покажите на разрезе вместе с матрасом. Чтобы штора и бельё не касались светильника, сверьтесь со статьёй о шторах и белье для спального яруса.
Перед отделкой советую приложить к стене картонные шаблоны корпуса бра и сервисного люка в натуральную величину. Так видно, хватит ли места откинуть крышку люка рядом с кроватью и не упрётся ли в корпус дверца шкафа. Эти детали удобно согласовать с дизайнером и прорабом, пока стены открыты.
Скрытая лента подходит для подсветки стены, ниши или контура антресоли. Сначала выберите поверхность, на которую будет падать свет, затем место профиля. Проверьте линию с дивана внизу и с кровати наверху: открытые светодиоды могут оказаться в поле зрения. Декоративную группу включайте отдельно, чтобы менять вечерний свет без перестройки основного освещения.
Для ленты подбирают совместимый профиль с отводом тепла и нужным экраном. В инструкции одного из профилей производитель указывает отводимую тепловую мощность, установку экрана и защитную втулку в отверстии для кабеля. Монтируйте ленту по инструкции выбранного комплекта — в совместимый профиль с экраном.
Для работ с проводкой привлеките электромонтажника и согласуйте прокладку кабеля с проектировщиком каркаса. Не намечайте отверстия в несущих элементах только по удобству вывода провода. В плане обслуживания укажите, как обесточить оборудование и добраться до него для замены.

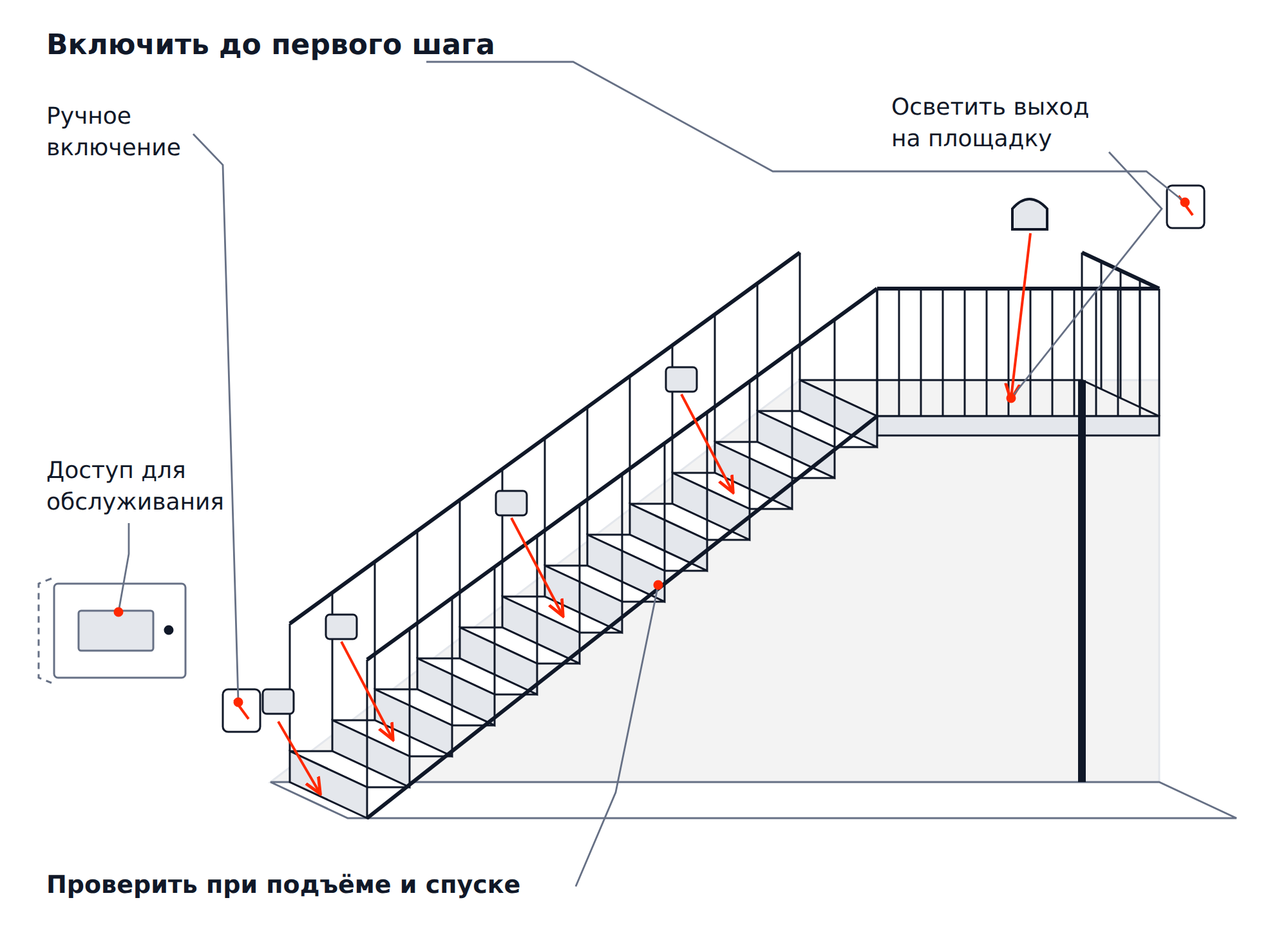

На подъёме важно видеть поверхность ступеней, их края и место выхода наверху. Настенные приборы, лента вдоль боковины или подсветка под поручнем — варианты размещения. Проверяйте каждый с двух направлений движения: источник, скрытый при подъёме, может светить в глаза при спуске. Светящаяся полоса по краю марша ещё не показывает, достаточно ли освещены сами ступени.
В нормах 20 лк указаны для общедомовых лестниц в подъезде (СП 52, табл. Л.1, поз. 193в; СанПиН 1.2.3685-21, табл. 5.52, строка 14); отдельной строки для лестницы внутри квартиры там нет. Поэтому проверяйте результат на месте: ступени, их края и обе площадки должны быть видны без резких теней, а источник не должен бить в глаза при спуске. Размеры марша, поручни и выход на площадку разобраны в статье о проектировании лестницы на антресоль.
Подсветка дополняет защиту лестницы и площадки. Для жилого МКД СП 54.13330.2022, п. 6.4.4, требует ограждать открытый край площадки на высоту не ниже 1,2 м, если перепад уровней пола от 0,45 м. Яркая лента не заменит ограждение, поручень и проверку конструкции.
Какое заполнение выбрать и как закрепить стойки — в статье о видах ограждений для второго яруса.
Для вечерней зоны можно начать с образцов 2700–3000 K, для рабочего света — сравнить 3500–4000 K. Посмотрите, как при них выглядят кожа, дерево, ткань и окраска стен, и проверьте вечером, как свет сверху и снизу смотрится вместе.
Нормы не запрещают холодный свет в квартире: СП 52, п. 7.1.3 (ред. изм. № 2), допускает источники от 2400 до 6500 K, а предел 4000 K касается белых светодиодов «в помещениях общественных зданий с постоянным пребыванием людей». Поэтому выбирайте по задаче и на образцах, а разную температуру рабочего и вечернего света разведите по отдельным сценариям.
Цветовая температура не описывает остальные свойства светильника. При подборе разделите три вопроса и зафиксируйте ответы в спецификации:
Начните с обычного управления группами, затем решите, где полезна автоматика. Запишите для каждого режима, что включается и откуда им управляют. Пример для комнаты с рабочей антресолью:
Как перевести эти режимы на датчики и контроллер, сохранив ручное управление и свет при сбое, разобрано в статье об умном доме на антресоли.
До закрытия потолка и настила проверьте расположение кабельных выводов, выключателей и сервисных люков. После установки светильников повторите проверку вечером с мебелью: пройдите весь маршрут, сядьте за стол, лягте на кровать. Освещённость проверяйте люксметром на заданных поверхностях в нескольких точках: по яркости ленты на глаз освещённость не определить.
Сначала проверьте, какой свет она даёт на нужных поверхностях. Скрытая декоративная лента может красиво освещать стену и оставлять стол или проход тёмными. Если хотите сделать её основным источником, нужен расчёт выбранной системы с профилем и экраном, затем проверка результата в помещении.
Начните с накладного света под настилом или настенных приборов. Покажите электромонтажнику расположение балок и существующие выводы, согласуйте крепления и путь кабеля. До сверления и отделки проверьте временным светильником, где возникают тени от конструкции и мебели.
Лучше не полагаться только на датчик: предусмотрите и ручное включение — внизу и наверху. При проверке автоматики подходите к маршу с разных сторон и проходите его в обычном темпе. Свет не должен включаться лишь после того, как человек уже наступил на первую ступень, или гаснуть посреди пути.
Через заранее предусмотренный доступ: съёмный экран профиля для ленты и сервисную панель для блока питания. До отделки проверьте, можно ли вынуть оборудование и не перекрывает ли люк мебель. Сохраните обозначения моделей и схему размещения для последующего обслуживания.
Разделение света по задачам подходит, но размеры проверяют отдельно. Для антресоли в жилом МКД СП 54, п. 5.12, требует не менее 2,1 м и сверху, и снизу. Условный пример: с конструкцией 0,30 м требуется 2,10 + 0,30 + 2,10 = 4,50 м. Спальное место под потолком около 3–4 м — другое решение, оно разобрано в статье об антресольном этаже при низких потолках. На его разрезе особенно внимательно проверяют положение бра относительно головы и матраса.
Соберите план с мебелью, разрез обоих уровней, фотографии окна и список сценариев. Среди реализованных проектов можно выбрать пример расположения площадки и лестницы, чтобы пояснить свою задачу. Отдельно отметьте желаемые светильники, места выключателей и доступ к обслуживанию.
Габариты помещения можно уточнить на замере с выездом инженера. Если работаете с дизайнером, согласуйте светильники и кабельные выводы с конструкцией по дизайн-проекту. Состав светотехнического расчёта, электромонтажа и поставки оборудования зафиксируйте в договорённостях с исполнителями.
