Умный дом на антресоли: что предусмотреть в проекте

Умный дом на антресоли стоит начинать с плана проводки, датчиков и ручного управления. До монтажа каркаса определите, где включать свет с обоих уровней, как управлять вентиляцией и откуда обслуживать оборудование. Затем подберите совместимые устройства и испытайте сценарии без интернета. «Антресольная мастерская» проектирует и строит антресоли; подбор и настройку автоматики поручайте отдельному профильному исполнителю.

Что решить до изготовления каркаса

Запишите действия, ради которых нужна автоматизация: включить свет перед подъёмом, закрыть шторы из кровати, усилить приток воздуха по показаниям датчика. Для каждого действия укажите обычную кнопку или пульт. Так получится задание для проектировщика, которое можно обсудить до покупки оборудования.

Разделите работу между исполнителями. Конструктору антресоли передайте места креплений, коробов и проходов кабеля. Электропроектировщику — перечень потребителей и способ управления ими. Исполнителю автоматики — условия запуска, совместимость и поведение при сбое. Эти решения нужно свести на одном плане с мебелью и отделкой; основу конструкции мы показываем в проекте каркаса.

Кабель не обязательно прятать внутри несущего профиля. Выберите трассу вместе с конструктором и электропроектировщиком; отверстия и крепления согласуйте до изготовления. Для электропроводки до 1 кВ ПУЭ требуют доступности соединений и ответвлений для осмотра и ремонта (п. 2.1.23), а при риске механического повреждения открытой проводки — соответствующей защиты (п. 2.1.47). Люк должен оставаться доступным и после расстановки мебели.

Совместимость — по моделям и действиям

В спецификации нужна полная цепочка: датчик — контроллер или хаб — исполнительное устройство. Запишите точные модели и требуемое действие: изменение яркости, открытие шторы, выбор скорости вентиляции. Одного совпадения протокола связи недостаточно для приёмки: в документации подтвердите именно эту функцию в выбранной системе.

• Уточните, где выполняется сценарий: дома на контроллере или через облачный сервис.
• Проверьте, нужны ли дополнительный шлюз, модуль или отдельное питание.
• Отдельно испытайте запуск кнопкой, датчиком, расписанием и голосом — поддержка одного способа не подтверждает остальные.
• Сохраните перечень моделей, версии настроек и инструкцию по восстановлению системы.

Документация одной из систем допускает работу без интернета только для поддерживаемых сочетаний условий и действий. Даже уведомление на телефон требует интернета: без связи такой сценарий по умолчанию останавливается, и могут не выполниться действия, которым интернет не нужен. Поэтому локальность уточните по инструкции всей цепочки, затем испытайте её, отключив кабель провайдера: роутер и хаб оставьте включёнными.

Сценарий «Ночь»: свет на пути к лестнице

Ниже — условные задания для настройки, которые нужно испытать на выбранном оборудовании. Для ночного режима удобно начать с кнопки у спального места: она выключает общий свет и оставляет свет на пути к лестнице. Вторую точку управления разместите внизу, чтобы включить освещение до подъёма. Яркость подберите на месте: должны быть различимы ступени и выход на площадку. Как расположить светильники на марше, разобрано в статье об освещении лестницы на антресоли.

Датчик движения можно добавить для включения света в проходе. Автоматическое выключение по отсутствию движения испытайте при медленном подъёме, остановке и возвращении за вещами. У спального места оставьте кнопку: неподвижного человека нельзя считать ушедшим только потому, что давно не было срабатываний датчика.

При потере связи ручной резерв должен быть понятен без телефона. Кнопка, подключённая к исправному реле, помогает при отказе облачного управления, но не решает отказ самого реле. Для этого обсудите отдельный светильник с обычным выключателем. Если нужен свет и при отключении электричества, предусмотрите для него автономное питание.

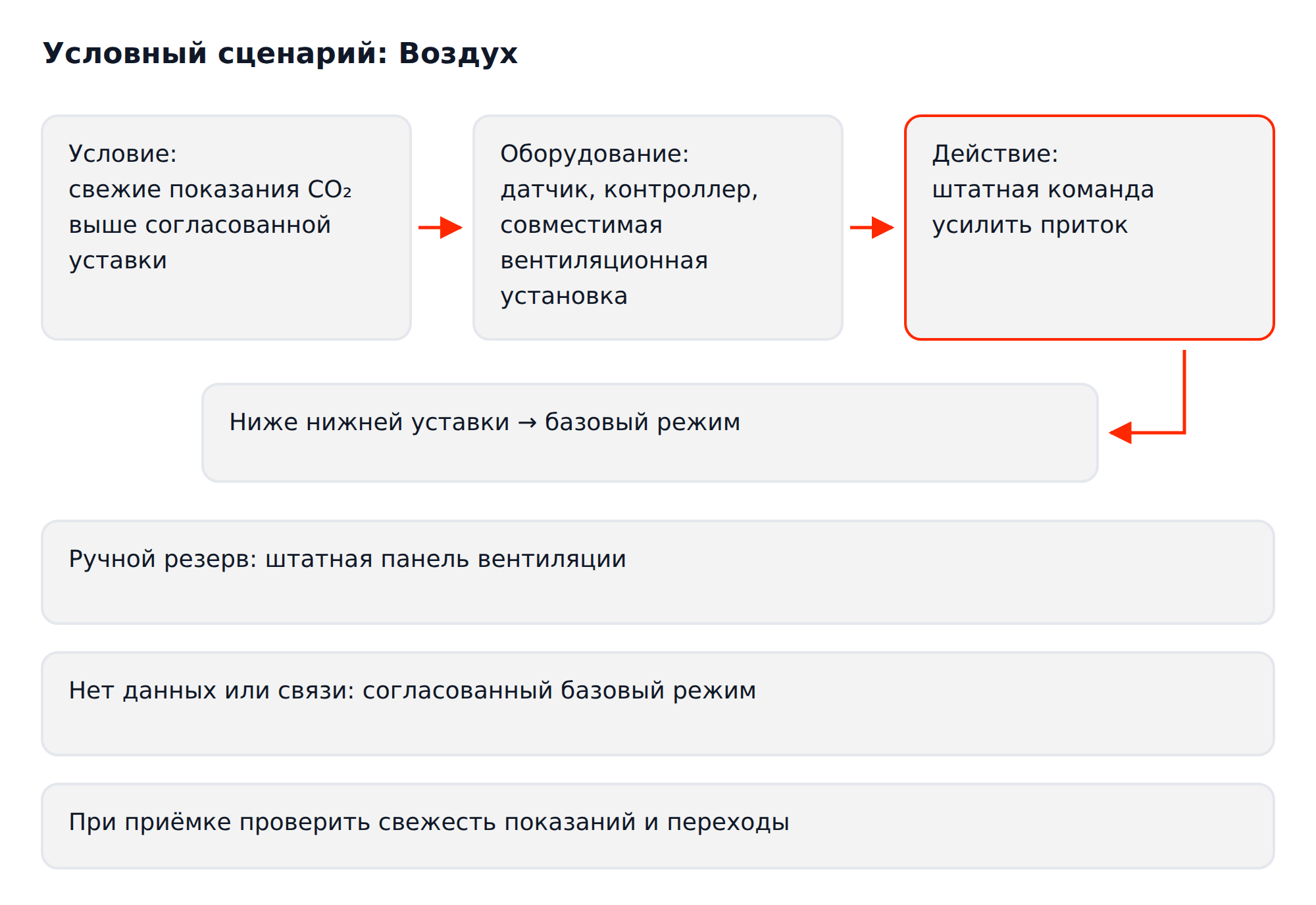

CO₂: уставка датчика и норма — разные величины

В ГОСТ 30494-2011 для жилых и общественных зданий классы качества воздуха заданы по превышению содержания CO₂ над наружным фоном (п. 5.1, таблица 4). Поэтому абсолютное показание на дисплее нельзя сравнивать с таблицей без наружного значения. Требуемое качество воздуха задают при проектировании, а расход притока зависит также от воздухораспределения (п. 5.2).

Условный пример: снаружи 450 ppm, внутри 950 ppm. Превышение составляет 950 − 450 = 500 ppm. Здесь ppm означает число частей на миллион. Пороги включения и снижения скорости вентиляции задайте отдельно в проекте, с учётом наружного фона, датчика и возможностей установки. Как подобрать приток и распределить его по уровням, разобрано в статье о расчёте притока воздуха.

Где оставить место под датчик

Выбирайте место по руководству конкретной модели. В одной из инструкций запрещено накрывать прибор, ставить его рядом с источником тепла и в месте постоянного нахождения человека; там же описаны условия автокалибровки. Поэтому у изголовья такой датчик ставить нельзя. На плане оставьте для датчика доступное место за пределами спальной зоны и рабочего стола, если этого требует инструкция модели, и согласуйте его с исполнителем вентиляции.

При подборе уточните, что прибор измеряет CO₂, какова его погрешность и какие условия нужны для калибровки. Затем согласуйте правило управления: свежие показания выше верхней уставки — усилить приток; ниже нижней — вернуться к базовому режиму. Разные уставки и задержку переключения задаёт настройщик, чтобы установка не меняла режим при каждом небольшом колебании показаний.

Предусмотрите реакцию на потерю показаний: например, сохранение согласованного базового режима с сообщением о неисправности. Датчик только передаёт данные; температуру меняет отопительное или охлаждающее оборудование, а подачу наружного воздуха — вентиляция. Одна команда в приложении не гарантирует ни нужного притока, ни заданной температуры.

Мощные нагрузки: штатная команда и электрические защиты

Для обогревателя сначала проверьте по его инструкции, допускает ли изготовитель автоматическое и дистанционное включение. Если нет — управляйте им собственным выключателем, не обходите встроенную защиту, а сценарию разрешайте только выключать прибор. Для вентилятора, обогревателя или привода передайте электропроектировщику паспорт нагрузки и руководство управляющего модуля. Он оценит рабочий и пусковой режимы, допустимый тип нагрузки, защитные аппараты и необходимость контактора. В документации одного реле производитель отдельно различает типы нагрузок и показывает подключение через контактор. Такую схему подбирают под оборудование; универсальной «умной розетки для всего» в проекте быть не должно.

Для групповых линий квартиры к светильникам общего освещения, розеткам и стационарным электроприёмникам ПУЭ, п. 7.1.36, предусматривают отдельные проводники L, N и PE. В электропроекте также определите защиту от сверхтока, поражения током и необходимые меры для металлических частей конструкции. Ручной режим управления согласуйте с электриком так, чтобы он сохранял электрические защиты. Схемы подключения и номиналы выбирают до монтажа, по исходным данным объекта.

Климатическую технику предпочтительно включать и переводить между режимами предусмотренными изготовителем командами. Если проектор выключается сценарием просмотра, задайте штатную остановку: в одном из руководств требуется сначала выключить его кнопкой, а отключать шнур разрешается лишь при погасшем индикаторе состояния. Сверьте этот порядок с инструкцией своей модели и оставьте штатный пульт доступным. Как устроить место для просмотра наверху — в статье о кинозале на антресоли.

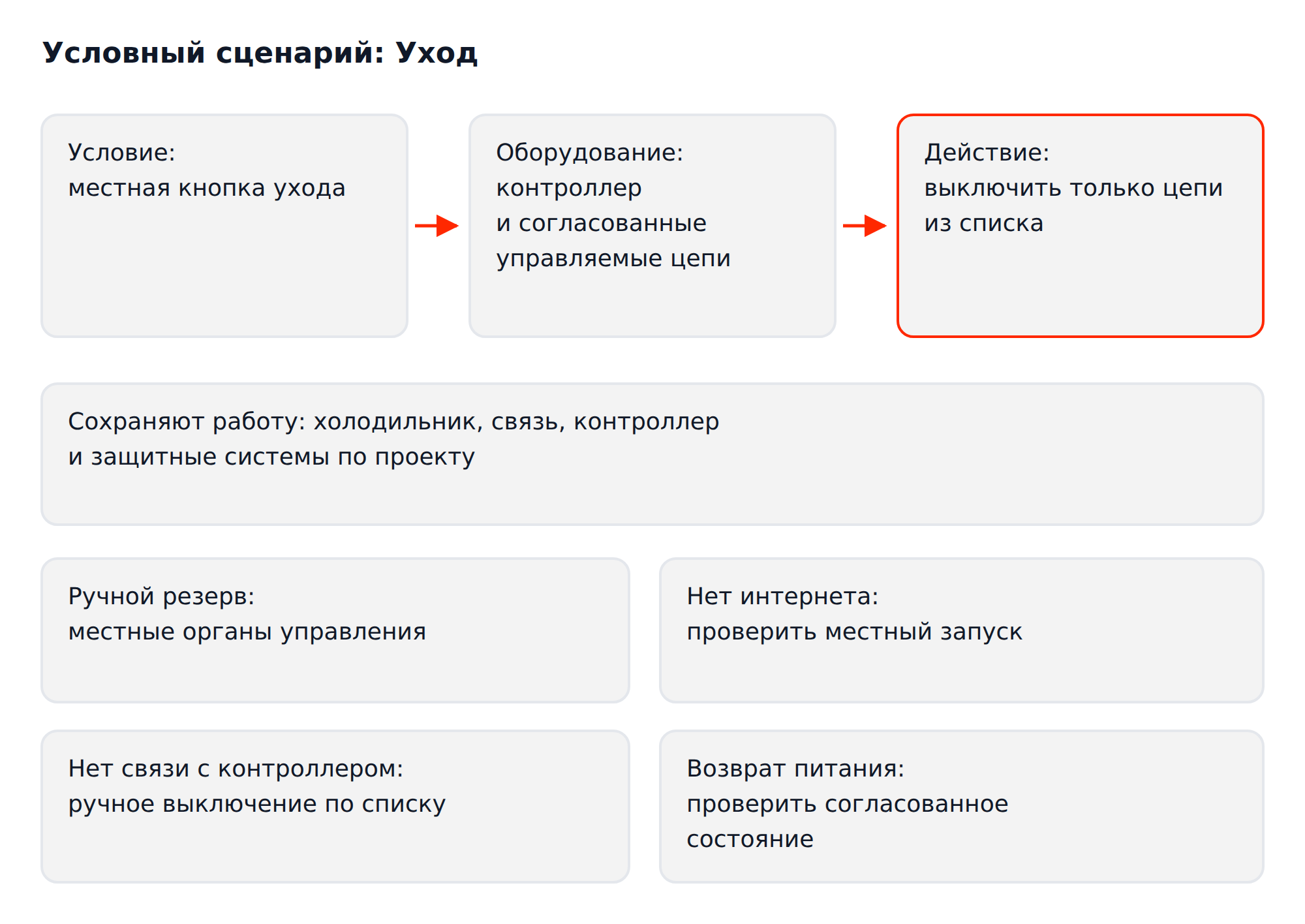

Сценарий «Уход»: отключать по списку

Составьте перечень цепей, которые разрешено выключать при уходе: например, декоративный свет и выбранные розеточные группы после штатного завершения работы техники. Отдельно перечислите то, что продолжает работать: холодильник, контроллер, связь, защита от протечек и другие нужные системы. Вентиляции назначьте предусмотренный проектом режим отсутствия людей.

Для каждой отключаемой группы оставьте местное управление. Проверьте восстановление после возврата питания: техника должна переходить в согласованное состояние, без неожиданного запуска. Если команда ухода доступна только через облако, предусмотрите местную кнопку или последовательность ручного выключения.

Дым и протечка: оповещение и действие на месте

Для пожарной защиты обсудите с проектировщиком, как площадка влияет на размещение и зоны контроля извещателей. Сверьте места установки с применимыми нормами и руководством изделия. У автономного извещателя из приведённой документации есть собственная батарея и звуковое оповещение. Уведомление на телефон можно рассматривать как дополнительную функцию выбранной системы; местный сигнал должен быть слышен и без приложения.

Если рядом проходят водяные коммуникации, защиту от протечки проектируйте отдельной цепочкой: датчик — модуль управления — кран с приводом. Отключение прибора от электричества не закрывает водопровод. В документации одной системы обнаружение и закрытие кранов работают локально, а работа при потере сетевого питания требует ИБП. Проверьте эти функции и доступ к ручному перекрытию воды у своего оборудования.

Что испытать до закрытия коробов и при сдаче

1. До отделки: сфотографируйте трассы и маркировку, сверьте расположение коробок и люков с исполнительной схемой.
2. Ручное управление: пройдите путь снизу наверх и обратно, включите свет и вентиляцию без телефона.
3. Потеря интернета: отключите внешнюю связь и выполните каждый сценарий, который заявлен локальным.
4. Отказ оборудования: вместе с исполнителем смоделируйте потерю датчика и выключение хаба, затем ручной резерв и восстановление настроек.
5. Возврат питания: с электриком посмотрите состояние света, приводов и техники после перерыва электроснабжения.
6. Передача владельцу: получите перечень оборудования, схемы, резервную копию конфигурации, инструкции и контакты ответственного за обслуживание.

В результате у каждого сценария должны быть понятные границы: что запускает его, что именно происходит и чем воспользоваться при отказе. Доступ к настройкам и учётным записям передайте владельцу. До сдачи согласуйте, кто меняет батареи, обновляет систему и восстанавливает её после замены устройства.

Частые вопросы

Можно ли установить автоматику на готовой антресоли?

Начните с обследования доступных трасс, питания и мест крепления. Отдельные устройства можно добавить без переделки каркаса, если это допускают их инструкции и условия монтажа. При необходимости новой проводки сначала согласуйте маршрут, затем решайте, какую отделку придётся открыть.

Обязательно ли автоматизировать шторы сразу?

Нет. Можно оставить ручные шторы, а в проекте предусмотреть место привода, питание и доступ для будущего монтажа. Сначала выберите предполагаемый тип привода: от него зависят короб, питание и возможность ручного открытия. Где пройдёт штора у кровати и как оставить свободным выход, разобрано в статье о размещении шторы у спального места.

Как проверить, что датчик CO₂ передаёт новые данные?

Попросите настройщика показать время последнего обновления и реакцию при потере связи с датчиком. Сохранённое в приложении число не должно бесконечно использоваться как текущее показание. Порядок обнаружения потери данных и резервный режим внесите в задание.

Что оставить, если автоматизация пока не нужна?

Обычное управление светом с обоих уровней, доступные коробки и согласованные трассы для будущих устройств. Резервы обозначьте на схеме и сфотографируйте до отделки. Покупать контроллер и датчики можно позднее, когда появится конкретная задача.

С чего начать проект

Подготовьте план комнаты с мебелью и список желаемых действий. На замере помещения уточняют исходные данные и размещение конструкции. Затем совместите проект антресоли с электрическими и вентиляционными решениями, чтобы трассы и оборудование нашли своё место до изготовления каркаса.

План и пожелания к конструкции можно передать через контакты мастерской. В задание профильному исполнителю автоматики включите спецификацию, ручное управление, проверку отказов и обслуживание после монтажа.

Источники

1. Качество воздуха в жилых и общественных зданиях, превышение CO₂ над наружным фоном — ГОСТ 30494-2011, пп. 5.1–5.2, таблица 4 — текст в ГАРАНТ; статус и изменение № 1 — карточка Росстандарта.
2. Пример требований к размещению и калибровке датчика — ТИОН, базовая станция MagicAir BS310, руководство по эксплуатации, разделы 3, 4, 5.2, 6.2, стр. 5–7, 10–12 — руководство производителя.
3. Условия работы сценариев без интернета — Яндекс, «Как работают сценарии без интернета», разделы о создании, проверке, условиях и действиях — документация системы.
4. Доступ к соединениям и защита открытой проводки от механических повреждений — ПУЭ, глава 2.1, пп. 2.1.23, 2.1.47 — ГАРАНТ; проводники групповых линий в зданиях — ПУЭ, глава 7.1, п. 7.1.36 — текст седьмого издания в ГАРАНТ.
5. Ограничения по типам нагрузок и пример применения контактора — Shelly Pro 1 v.1, раздел Supported load types — техническая документация; Using Shelly Pro 1 V1 and a contactor for load shedding, раздел Installation — инструкция производителя.
6. Пример штатной остановки проектора — Epson, электронное руководство cpd52793, раздел Turning Off the Projector — порядок выключения.
7. Пример автономного извещателя с местным звуковым сигналом — «Болид», ИП 212-34АВТ «ДИП-34АВТ», АЦДР.425232.005 РЭп, изменение 5 от 13.08.2025, п. 1.1 и раздел 2.2, стр. 5, 8–10 — руководство по эксплуатации.
8. Локальное закрытие кранов и резервное питание — Яндекс, система защиты от протечки с компонентами Neptun, «Характеристики», раздел «Частые вопросы» — документация модуля управления.
