Вентиляция на антресоли: как обеспечить приток и убрать духоту

Вентиляция на антресоли должна обеспечивать поступление наружного воздуха к людям и его удаление из помещения. Если наверху жарко, отдельно проверяют охлаждение и распределение воздуха между уровнями. Бризер подаёт воздух с улицы, вентилятор перемешивает комнатный, кондиционер снижает температуру — поэтому выбор начинают с причины дискомфорта. Для готовой площадки сначала проверяют вытяжку, путь перетока и условия у кровати или рабочего стола.

Что проверить, если наверху душно

Словом «душно» часто описывают разные ощущения: высокую температуру, недостаточный воздухообмен или неприятный поток прямо в лицо. Открытое окно может помочь, но результат нужно оценивать там, где находятся люди. Наличие окна в нижней зоне ещё не показывает, как проветривается ниша наверху. У спального места на ощущение влияют и одеяло со шторой — о них в статье о постельном текстиле на антресоли.

1. Сравните температуру на обоих уровнях. Запишите показания внизу и рядом со спальным или рабочим местом при одинаковом режиме окон и оборудования. Отметьте время суток и число людей.
2. Посмотрите динамику CO₂. Оцените, как показания меняются за ночь или рабочий день наверху, затем после проветривания. Ставьте датчик по инструкции, вне прямого потока из прибора. Как задать пороги датчика для автоматики, разобрано в статье о датчике CO₂ в умном доме.
3. Найдите путь воздуха. Найдите место притока, вытяжные решётки и проход между ними. Закрытая дверь или новая перегородка могут прервать предусмотренный маршрут.
4. Посмотрите настройки приборов. У бризера может быть включена рециркуляция вместо притока, а фильтрам может требоваться обслуживание. Запишите модель и выбранную скорость.
5. Закажите измерение расходов. Если непонятно, хватает ли притока и вытяжки, специалисту нужны измерения на решётках и схема помещения. По ощущению сквозняка расход не определить.

Температура и CO₂ отвечают на разные вопросы. Если наверху теплее, начните с распределения воздуха и охлаждения; если CO₂ растёт, когда в комнате люди, — с наружного притока и удаления. ГОСТ 30494-2011 связывает качество воздуха с воздухообменом и эффективностью его распределения (пп. 5.1–5.2). По табл. 4 этого ГОСТ класс качества воздуха определяют по превышению CO₂ над наружным уровнем, а не по абсолютной концентрации. Датчик в комнате показывает полную концентрацию, поэтому сравнивайте её с показаниями у открытого окна или на улице.

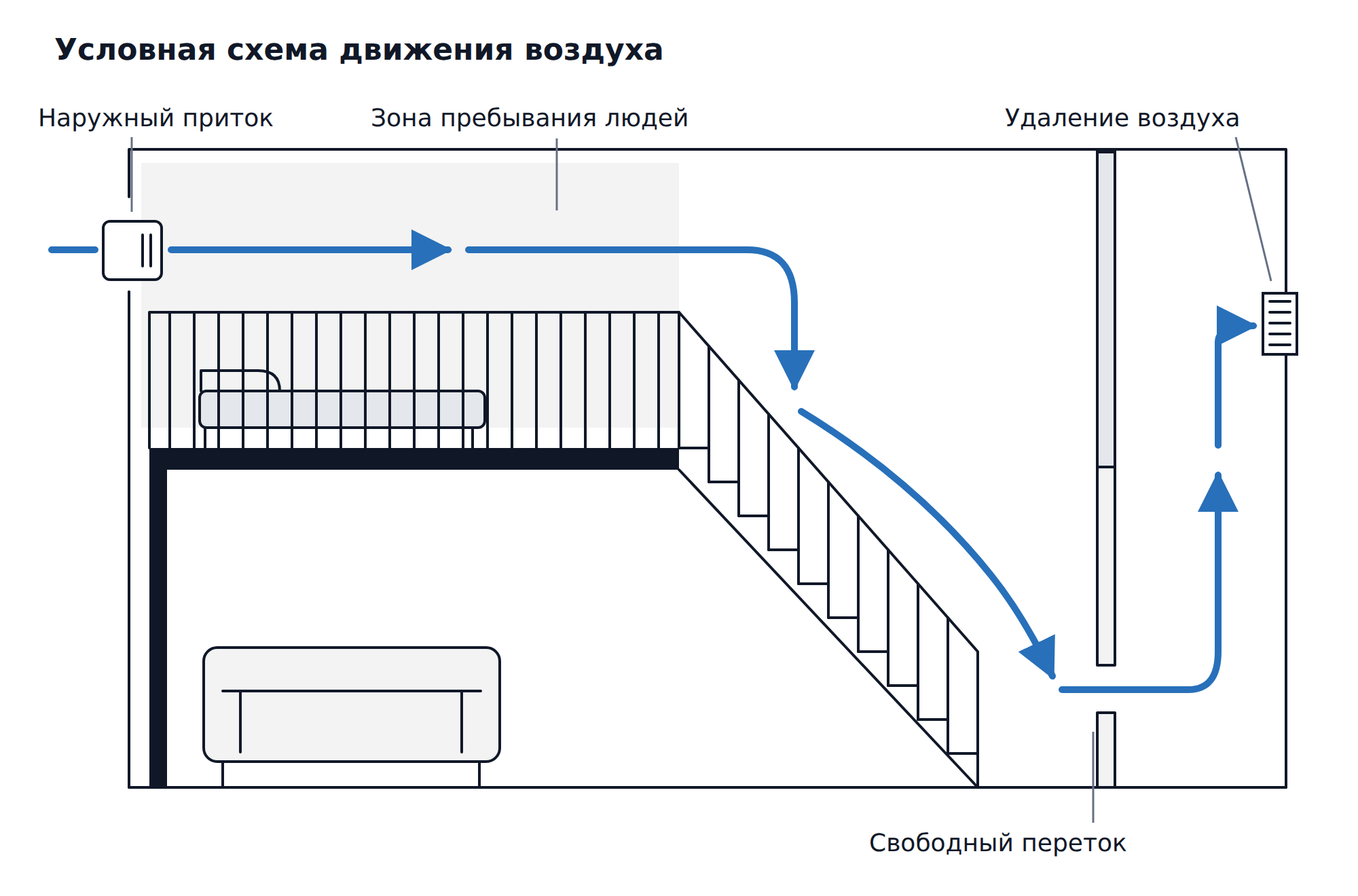

Приток, переток и вытяжка: нужен весь маршрут

Для квартиры схема должна показывать, откуда воздух поступает в жилую зону, как проходит через помещение с антресолью и где удаляется. Если он идёт от приточного устройства сразу к вытяжке, обходя верхнюю нишу, увеличения мощности прибора может оказаться недостаточно. На плане полезно обозначить кровать, рабочий стол, перегородки и двери в их обычном положении.

В СП 60.13330.2020 п. 7.1.7 описаны схемы вентиляции жилых зданий, в том числе естественный приток через устройства в стенах или окнах совместно с удалением воздуха. Пункт 7.1.12 в редакции изменения № 3 задаёт расчёт естественной вытяжки для жилых, общественных, административных и бытовых помещений: наружный воздух принимают с температурой +5 °C, внутренний — для холодного периода. Поэтому в тёплую погоду естественная тяга слабее расчётной.

Решения для готового помещения

Сравнивайте устройства по функции, которая вам нужна. Пассивный клапан и бризер организуют приток разными способами; комнатный вентилятор решает другую задачу. Для каждого варианта заранее найдите место установки и способ обслуживания.

Клапан или бризер

Клапан имеет смысл рассматривать после проверки вытяжки: собственного вентилятора у него нет. Бризер создаёт механический приток, но воздуху по-прежнему нужен выход. В СП 60 (п. 7.1.7) схема с бризерами так и описана: приток через покомнатные установки при механическом удалении воздуха. В инструкции одной из моделей это тоже показано прямо: уличный воздух подаётся в комнату, загрязнённый вытесняется в вытяжные отверстия.

У той же модели есть режим рециркуляции: прибор забирает воздух из помещения, очищает и возвращает обратно. В таком режиме наружного притока нет. При выборе уточните функции конкретного исполнения, допустимые температуры и доступ для замены фильтров. Для охлаждения приточный бризер не подходит, а нагреватель, если он есть, подогревает только входящий воздух: для обогрева комнаты, по инструкции, прибор не предназначен.

Рекуперация: какие потоки проходят через прибор

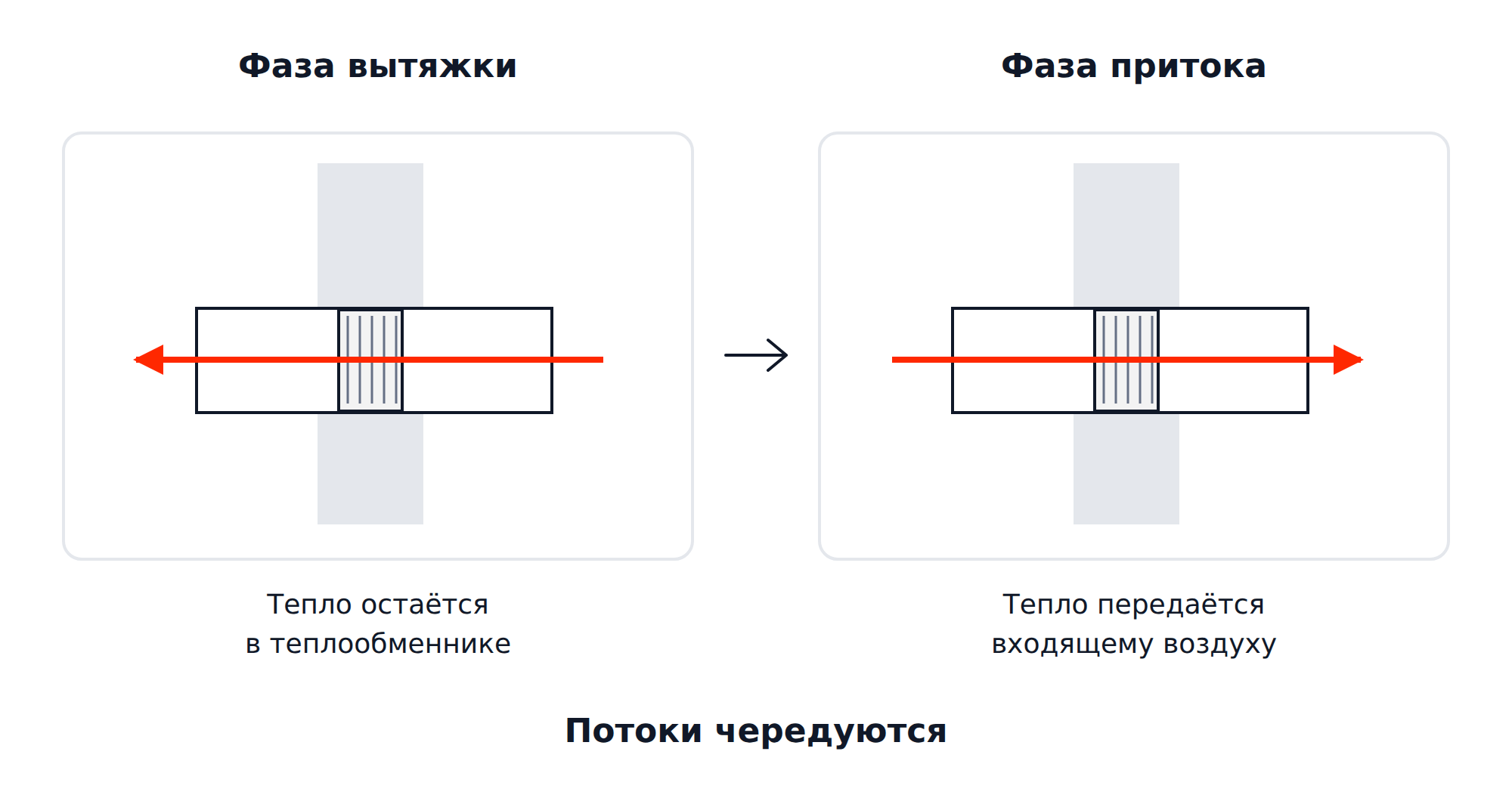

У двухпоточной приточно-вытяжной установки приток и вытяжка идут отдельными потоками. У реверсивного устройства направление меняется: сначала воздух удаляется, затем поступает с улицы через теплообменник. В руководстве рассмотренной настенной модели так и сказано: потоки проходят «попеременно».

Рекуперация возвращает часть тепла удаляемого воздуха. Она не устраняет все теплопотери и не заменяет холодильный контур кондиционера. Сравнивать такие приборы нужно по расходу в рабочем режиме: в паспорте одной модели максимум при постоянном притоке составляет 120 м³/ч, а в режиме рекуперации — 60 м³/ч. Для работы с возвратом тепла сравнивайте расход в режиме рекуперации.

Перемешивание и охлаждение

Комнатный или канальный вентилятор, который забирает воздух снизу и подаёт наверх, организует внутреннюю циркуляцию. Наружный воздух от этого не появляется. Такое решение рассматривают как дополнение к воздухообмену, а результат проверяют по температуре и движению воздуха на обоих уровнях.

СП 60, п. 7.1.16, рассматривает потолочные вентиляторы как дополнение к приточной вентиляции для увеличения скорости воздуха в тёплый период. Пункт относится к общественным, административно-бытовым и производственным зданиям в IV климатическом районе, а в других районах — по заданию на проектирование. На спальню квартиры это требование не распространяется. Над площадкой сначала сверьте безопасные расстояния с инструкцией прибора. Если места до лопастей не хватает, выбирайте другую компоновку.

В инструкции рассмотренной сплит-системы охлаждение предназначено для снижения температуры, а режим вентилятора — для циркуляции внутри комнаты. Наличие отдельного притока нужно проверять по документации. Блок внизу не исключает охлаждения верхней зоны, но достаточность мощности и направление потока оценивают по всей комнате. Если верхнему уровню нужно отдельное управление, его закладывают в систему заранее.

Как рассчитать приток: условный пример для квартиры

Начните с назначения помещения, числа людей, продолжительности их пребывания и возможности естественного проветривания. Например, в зоне просмотра фильмов наверху тепло и CO₂ добавляют зрители и работающая техника. В СП 60, приложении В, табл. В.1, нормы для квартиры различаются в зависимости от общей площади на человека. Расход по одной площади антресоли не описывает потребность всей квартиры.

Условный пример: квартира общей площадью 80 м², её воздушный объём после устройства площадки — 300 м³. Живут два человека, оба спят наверху больше двух часов; в общей комнате есть открываемое окно и естественное проветривание. Считаем предварительный минимум наружного воздуха для квартиры.

1. Определяем строку таблицы. 80 / 2 = 40 м² общей площади на человека — больше 20 м². Для квартиры с естественным проветриванием применяем 30 м³/ч на человека.
2. Считаем по людям. 2 × 30 = 60 м³/ч.
3. Проверяем примечание к таблице. Расход должен быть не меньше 0,35 воздухообмена в час по общему объёму квартиры: 0,35 × 300 = 105 м³/ч.
4. Сравниваем с удалением. Пусть расчётная вытяжка всей квартиры составляет 120 м³/ч при нулевом дисбалансе. Тогда предварительно нужен приток не менее 120 м³/ч: он покрывает и 105 м³/ч, и удаляемый расход.

СП 60, пп. 7.4.1–7.4.3, требует учитывать также загрязнения, избытки тепла и другие условия расчёта. Для офиса, склада или квартиры без естественного проветривания исходные требования будут другими.

Полученный расход относится к квартире целиком. Затем проектировщик распределяет приток по жилым зонам и проверяет, доходит ли он до спальных мест наверху; весь объём на антресоль не направляют. Прибор выбирают по расходу на подходящей для сна скорости с учётом сети и фильтров. Если нужный расход достигается только в шумном режиме, стоит пересмотреть количество устройств или схему распределения.

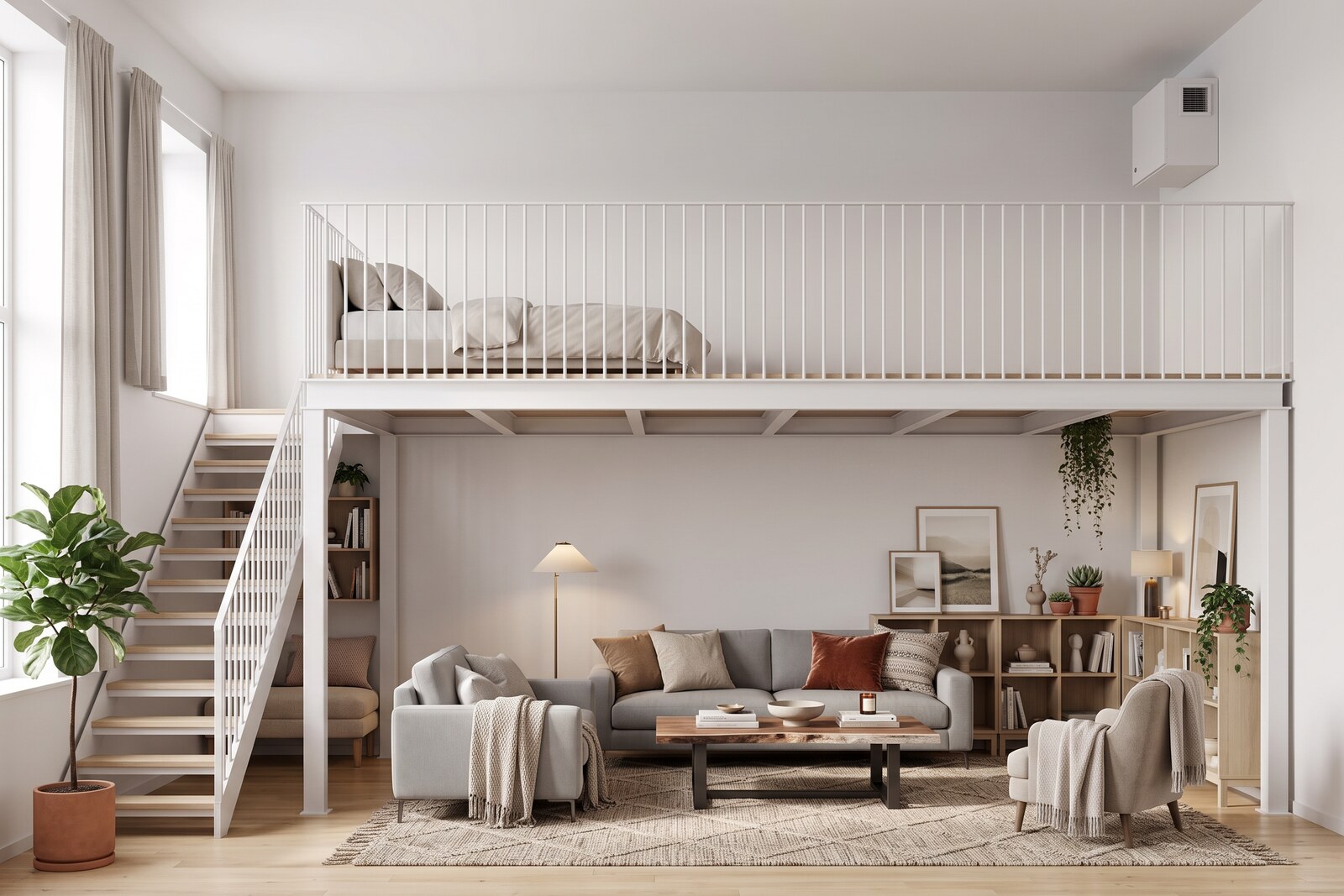

Что предусмотреть до изготовления каркаса

На стадии планировки проще совместить площадку с вентиляционной трассой. Покажите на одном разрезе балки, настил, воздуховод, отделку и места обслуживания. Отдельный герметичный канал между балками и полость металлического профиля — разные решения: пространство каркаса не следует автоматически считать воздуховодом.

• Передайте конструктору габариты трасс и расположение решёток до выпуска чертежей каркаса. Отверстия и вырезы в балках сначала согласуют с ним.
• Оставьте доступ к фильтрам, теплообменнику и участкам, которые предстоит чистить. Декоративная панель должна сниматься предусмотренным способом.
• Не закрывайте вход и выход прибора мебелью. В инструкции рассмотренной настенной модели прямо запрещено загораживать поток.
• Проверьте направление струи относительно подушки и рабочего кресла. Для спальни оцените шум на нужном расходе до выбора места прибора.
• Если в самой комнате или в соседнем помещении, связанном с ней по воздуху (например, через переточную решётку), есть камин, котёл с открытым горением или газовый котёл, согласуйте установку вентиляционного прибора со специалистом по этому оборудованию.

При проектировании антресоли определяют конструкцию площадки и её размещение в помещении. Решения по воздухообмену подготовьте с проектировщиком вентиляции и передайте для совместной компоновки. Порядок работы «Антресольной мастерской» — от замера до проекта и монтажа — описан на странице о компании.

После монтажа: проверка в обычном режиме

Оценивайте систему с мебелью на местах и дверями в том положении, в котором вы спите или работаете. Попросите измерить приток и вытяжку, затем сравните температуру и динамику CO₂ на обоих уровнях. Если при открытой двери результат устраивает, а при закрытой — нет, вернитесь к проверке перетока.

Фильтры обслуживайте по руководству выбранной модели и фактическому загрязнению. В инструкции бризера указано, что выработавшие ресурс фильтры могут снижать производительность и усиливать шум. Сохраните документацию, настройки рабочего режима и результаты измерений: они помогут понять причину, если со временем воздухообмен ухудшится.

Частые вопросы

Нужен ли отдельный бризер именно наверху?

Не обязательно. Если общая система подаёт наружный воздух к месту пребывания людей и обеспечивает его удаление, отдельный прибор может не понадобиться. Решение принимают по схеме распределения и измерениям наверху. Само наличие антресоли не задаёт модель или количество устройств.

Можно ли оставить только кондиционер?

Для охлаждения — возможно, для наружного притока нужно проверить функции конкретной системы. В инструкциях сплит-систем режим FAN обычно описан как циркуляция воздуха внутри комнаты. Если притока нет, предусмотрите его отдельно вместе с удалением воздуха.

Если окно есть внизу, верхняя зона считается проветриваемой?

Не делайте вывод по положению окна. Сначала определите, остаётся ли антресоль частью общего открытого помещения или отделена перегородками. Затем проверьте путь воздуха к людям. Для выбора расчётной строки важна возможность естественного проветривания помещения, а для комфорта наверху — ещё и распределение потоков.

Можно ли спрятать прибор за шкафом или решёткой?

Только при соблюдении инструкции по размещению, свободному потоку и обслуживанию. Шкаф не должен перекрывать вход, выход или снятие фильтра. Если декоративная решётка меняет предусмотренные условия работы, такое размещение нужно согласовать с изготовителем оборудования.

Что делать, если нужная скорость мешает спать?

Проверьте фильтры, монтаж и фактический расход. Не рассчитывайте постоянно пользоваться минимальной скоростью, если её недостаточно по воздухообмену. Сравните другое размещение, распределение расхода между несколькими устройствами или канальную схему с проектировщиком.

С чего начать подготовку

Соберите план и разрез комнаты, фотографии окон и вентиляционных решёток, список приборов и записи измерений наверху. Укажите, сколько людей пользуется площадкой и когда возникает дискомфорт. Для новой антресоли размеры помещения можно уточнить при бесплатном обмере помещения, а требования к вентиляции включить в исходные данные для планировки.

Источники

1. Схемы вентиляции жилых зданий, расчёт естественной вытяжки и подключение приборов к общедомовой системе — СП 60.13330.2020, пп. 7.1.7, 7.1.10, 7.1.12 в редакции изменения № 3, приказ Минстроя № 365/пр от 31.05.2024 — текст изменения в ГАРАНТе.
2. Рекуперация, роль потолочных вентиляторов и расчёт подачи воздуха — СП 60.13330.2020, пп. 3.1.20, 7.1.16, 7.4.1–7.4.3 — текст свода правил в ГАРАНТе. Статус и изменения № 1–6 — официальная карточка Росстандарта.
3. Минимальный наружный приток по числу жителей и объёму квартиры — СП 60.13330.2020, приложение В, п. В.1, табл. В.1 и примечание к норме для квартир с общей площадью более 20 м² на человека — таблица в ГАРАНТе.
4. Качество воздуха, эффективность распределения и содержание CO₂ относительно наружного уровня — ГОСТ 30494-2011, пп. 5.1–5.2, табл. 4 — текст стандарта в ГАРАНТе; статус и изменение № 1 — карточка Росстандарта.
5. Механический приток, рециркуляция, подогрев и обслуживание — Тион Бризер 4S, полное руководство по эксплуатации, с. 30–31, 46, 48 — руководство производителя.
6. Чередование потоков, производительность по режимам и свободный доступ — VAKIO BASE SMART, руководство по эксплуатации и паспорт, с. 4–6, 9–10 — руководство производителя.
7. Охлаждение и внутренняя циркуляция воздуха — TION Edelweiss 9000/12000 BTU, руководство по эксплуатации, разделы «Режим охлаждения COOL» и «Режим вентилятора FAN» — руководство производителя.
