Одинаковые готовые подъёмы начинаются с согласованных отметок полов. Показываем расчёт и разрез до и после облицовки, объясняем различия норм для разных зданий.
Высота ступеней лестницы — это вертикальное расстояние между соседними готовыми поверхностями, по которым идут. Её считают от чистого пола нижнего уровня до чистого пола верхнего: общую высоту делят на целое число подъёмов. Например, при перепаде 2400 мм и 15 подъёмах получается по 160 мм. Первый подъём от пола и последний выход на площадку входят в это число. Полная последовательность приведена в пошаговом расчёте лестницы.
Выбирать одну «оптимальную» цифру отдельно от проступи и отделки нельзя. В квартире МКД разные по высоте и глубине ступени запрещает СП 54.13330.2022, п. 6.4.3; в частном доме запрет разной высоты установлен СП 55.13330.2016, п. 8.2. Поэтому сначала согласуют будущие полы и облицовку, затем раскладывают одинаковые готовые подъёмы и проверяют размеры по назначению здания.
Для прямого марша достаточно начать с трёх обозначений: H — вся высота подъёма между чистыми полами, h — один подъём, b — горизонтальная проступь. Подступенком также называют вертикальную деталь между ступенями. Даже если такой детали нет и лестница открытая, высота h остаётся: её измеряют между верхними поверхностями соседних ступеней.
В запросах «ширина ступени» и «расстояние между ступенями» часто смешиваются эти величины. На чертеже лучше подписывать направление каждого размера. Особенно это помогает при согласовании с отделочником: глубину деревянной накладки нельзя подставлять в расчёт уклона вместо b.
Требование выбирают по зданию и назначению лестницы. Ниже — положения СП 54 с изменениями № 1–2, СП 55 с изменениями № 1–2, СП 118 с изменениями № 1–5 и СП 1 с изменениями № 1–3. Квартирный марш, лестница для посетителей и общий путь эвакуации имеют разные условия проверки.
| Где находится лестница | Что проверять | Документ и пункт |
|---|---|---|
| Внутри квартиры в многоквартирном доме | В марше 3–18 подъёмов. Разные высоты и глубины ступеней не допускаются. Минимальная ширина внутриквартирного марша 0,9 м, максимальный уклон 1:1,25. | СП 54, пп. 6.4.2–6.4.3; СП 1, таблица 4 |
| Индивидуальный жилой дом | Размеры должны обеспечивать удобство, безопасность и перенос мебели. Разная высота ступеней запрещена; числовой диапазон высоты подступенка в самом п. 8.2 не задан. | СП 55, п. 8.2 |
| Общественное здание, лестница постоянно используется посетителями | Проступь 300 мм, допускается 280–350 мм. Подступенок 150 мм, допускается 130–170 мм. В марше нельзя менять высоту и глубину ступеней. | СП 118, п. 5.7 |
| Лестница на пути эвакуации: общее положение | Как правило, уклон не более 1:1 и проступь не менее 250 мм, за исключением наружных лестниц; высота ступени 50–220 мм. Дополнительно действуют специальные требования к объекту. | СП 1, п. 4.4.3 и разделы по назначению здания |
Диапазон 50–220 мм из общего пожарного пункта не означает, что любая ступень внутри него подходит для любой лестницы. Для постоянно используемой посетителями лестницы общественного здания применяют размеры п. 5.7 СП 118 и проверяют уклон по п. 5.8: в надземных этажах для посетителей — 1:2. Произвольно сочетать крайние значения высоты и проступи из таблицы нельзя.
Для МКД действует ещё одна существенная деталь: п. 6.4.2 СП 54 после изменения № 2 отсылает за шириной и уклоном к СП 1. Поэтому ссылку на прежнюю таблицу 6.1 СП 54 в старом расчёте нужно обновить. А размер 180 мм из п. 6.4.3 относится к проступи в середине винтовых или забежных внутриквартирных ступеней, разрешённых этим пунктом, — это не универсальная глубина прямой ступени.
Чистый пол — будущая поверхность, на которой стоит человек. Если ремонт ещё не закончен, к основанию добавляют весь запланированный пакет: выравнивание, подложку или клей, покрытие. У нижнего и верхнего уровней эти пакеты могут различаться. Считать лестницу только по расстоянию между черновыми основаниями рано.
Формула: H = Hчерн + Tверх − Tниз. Здесь Hчерн — расстояние между основаниями полов, Tверх и Tниз — полные толщины будущих слоёв над ними. Все величины берут в одних единицах. Если нижний пол поднимается, высота лестницы уменьшается; если поднимается верхний — увеличивается.
С высотой всей комнаты этот размер не совпадает. Если лестница ведёт на антресоль в квартире МКД, СП 54, п. 5.12 требует минимум 2,1 м на площадке и под ней. Например, 2,10 м снизу + условные 0,30 м конструкции с полом + 2,10 м сверху = 4,50 м. При потолках около 3–4 м речь идёт о другом решении — спальном месте или хранении под потолком, с отдельной проверкой доступа и ограждения, а не о полноценном втором этаже.
Я советую приложить к чертежу лестницы один лист с согласованными составами полов и ступеней. Его стоит передать и изготовителю каркаса, и отделочнику. Если покрытие меняется, сначала обновите этот лист и отметки: так изменение не потеряется между участниками ремонта.

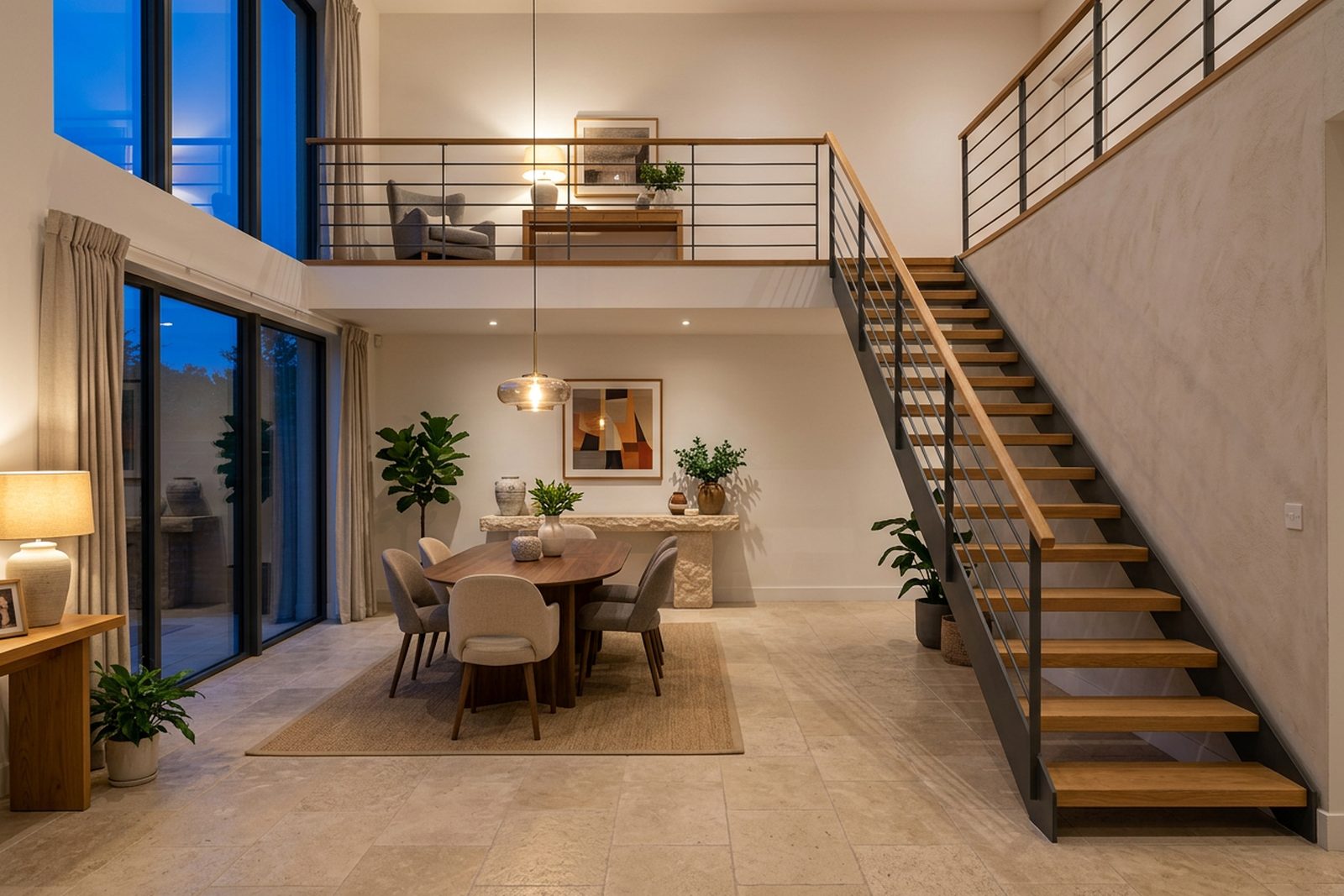

Возьмём прямой марш между двумя уровнями. Расстояние между основаниями полов — 2440 мм, нижний пол вырастет на 60 мм, верхний — на 20 мм. На каждое основание ступени предусмотрим пакет толщиной 40 мм. Все толщины здесь заданы для расчёта, а не как рекомендация по выбору материалов.
| Что считаем | Исходные данные и формула | Результат |
|---|---|---|
| Высота между чистыми полами H | 2440 + 20 − 60 | 2400 мм |
| Количество подъёмов n | Принято для проверки геометрии | 15 |
| Одинаковый подъём h | H / n = 2400 / 15 | 160 мм |
| Отдельные проступи до верхнего пола | n − 1 = 15 − 1 | 14 |
| Горизонтальная проступь b | Принята для примера | 280 мм |
| Проекция ряда ступеней L | (n − 1) × b = 14 × 280 | 3920 мм |
| Отношение подъёма к проступи | h : b = 160 : 280 | 1:1,75 |
Подъёмов на один больше, чем отдельных проступей: последним движением человек выходит на верхний пол. Поэтому для такого прямого марша проекцию считают по 14 горизонтальным интервалам. В 3920 мм не включены свободный подход внизу и место выхода наверху.
Связь высоты и глубины простая: отношение h к b задаёт крутизну ступенчатого участка. В примере 1:1,75 положе предельных 1:1,25 для внутриквартирного марша из таблицы 4 СП 1. Если при том же подъёме уменьшать проступь, лестница станет круче. Увеличение выступа доски не увеличит расстояние между кромками соседних ступеней и не исправит уклон.
Уменьшить высоту можно добавлением подъёма: при 16 подъёмах получится 2400 / 16 = 150 мм. Но при прежней проступи понадобится уже 15 × 280 = 4200 мм проекции. Дополнительные 280 мм нужно найти на плане, сохранив подходы. Если места нет, пересматривают расположение или компоновку лестницы, а не делают одну ступень выше остальных.
После раскладки проверьте весь разрез: край перекрытия, балки, проём и выход наверху. Для пути эвакуации по лестнице СП 1, п. 4.4.1 задаёт высоту не менее 2,2 м. Расчёт h и b проверяет только геометрию ступеней; прочность, прогиб, опоры и крепления металлического каркаса рассчитывают отдельно. Выбор компоновки подробнее разобран в статье о лестнице на антресоль.
На готовой лестнице нужен одинаковый подъём. Между основаниями до отделки перепады могут быть другими: нижний пол, ступени и верхняя площадка получают разные слои. Поэтому чертёж каркаса должен содержать и чистые отметки, и отметки оснований. Нельзя просто отложить один размер от чернового пола до самого верха.
Продолжим пример. За исходную отметку 0 примем нижний черновой пол. Его чистая поверхность окажется на +60 мм, верхний чистый пол — на +2460 мм. Чистую поверхность каждой ступени поднимаем относительно предыдущей на 160 мм; основание каждой ступени располагаем на 40 мм ниже её будущей поверхности.
| Поверхность | Отметка основания от нижнего чернового пола | Пакет отделки | Готовая отметка |
|---|---|---|---|
| Нижний пол | 0 мм | 60 мм | +60 мм |
| Первая ступень | +180 мм | 40 мм | +220 мм |
| Вторая ступень | +340 мм | 40 мм | +380 мм |
| Последняя, четырнадцатая ступень | +2260 мм | 40 мм | +2300 мм |
| Верхний пол | +2440 мм | 20 мм | +2460 мм |
До отделки первый перепад получается 180 мм, между основаниями ступеней — 160 мм, последний перепад до верхнего основания пола — снова 180 мм. После отделки первый подъём равен 220 − 60 = 160 мм, следующий — 380 − 220 = 160 мм, последний — 2460 − 2300 = 160 мм. Различие черновых перепадов здесь заранее рассчитано, чтобы получить одинаковые готовые.
Для любой соседней пары работает геометрическое равенство: готовый подъём = черновой перепад + толщина следующего пакета − толщина предыдущего пакета. В начале марша предыдущий пакет — нижний пол, в конце следующий — верхний пол. Толщина облицовки вертикальной панели подступенка в эту вертикальную сумму не входит; на плане она может изменить доступную глубину ступени.
Важно: одинаковая облицовка всех ступеней сохраняет внутренние подъёмы, но меняет первый и последний, если полы остаются прежними. В нашем примере дополнительные накладки по 10 мм дадут первый подъём 170 мм и последний 150 мм вместо 160 мм. Поменяв покрытие, пересчитайте обе границы марша.
Раскладку проверяют по сумме подъёмов: n × h должна давать высоту между чистыми полами. Если деление даёт дробь, её учитывают в рабочем чертеже с принятой точностью изготовления. Округлить каждый подъём, а весь остаток оставить на первой ступени — значит заложить разницу в проекте. Требования к точности изготовления и монтажа нужно определить отдельно, а проектные подъёмы оставить одинаковыми.
Если в примере нижний пол станет ещё на 10 мм толще, только первый подъём уменьшится со 160 до 150 мм. Если на столько же поднимется только верхний пол, последний вырастет до 170 мм. Поэтому сообщение «поменяли покрытие всего на сантиметр» требует обновления разреза. Варианты металлического каркаса лестницы имеет смысл выбирать уже по согласованным готовым размерам.
Одной цифры для любого дома и любого человека нет. Начните с высоты между чистыми полами, доступной длины и назначения лестницы; сравните несколько раскладок и проверьте удобство подъёма и спуска на макете участка с выбранными размерами. Пункт 8.2 СП 55 требует удобства и безопасности и запрещает разную высоту, но не задаёт единого числового диапазона подступенка.
От верхней готовой поверхности одной ступени до верхней готовой поверхности следующей, по вертикали. Отсутствие закрывающей панели измерение не меняет. Просвет под доской отмечают отдельным размером: он зависит ещё и от её толщины.
Свес увеличит габарит накладки, но при неизменном расположении ступеней не изменит горизонтальный шаг между их передними кромками. Сначала проверьте проступь и уклон, затем форму носка и место для стопы при спуске. Для лестниц посетителей общественных зданий п. 5.7 СП 118 прямо требует ступени без выступов.
Зафиксируйте допустимые составы и получите несколько вариантов отметок. До изготовления каркаса нужно выбрать рабочий вариант или согласовать предусмотренную проектом регулировку с понятными пределами. Возможность регулировки нельзя предполагать у любого готового каркаса.
Да: в расчёт входит весь пакет, который поднимает готовую поверхность над основанием. Его толщину берут из принятого узла отделки. Для ступени, нижнего пола и верхнего пола это три отдельные величины, даже если видимое покрытие у них одинаковое.
Подготовьте план помещения, разрез с чистыми отметками обоих уровней, составы полов и ступеней, размеры проёма и препятствий над маршем. Укажите, кто будет пользоваться лестницей и как часто. Если высоты оснований ещё предстоит уточнить, начните с выезда инженера на замер.
В «Антресольной мастерской» детали проекта согласуют с заказчиком, дизайнером и прорабом. Передайте им одну актуальную раскладку подъёмов и ведомость отделки, чтобы каркас и готовые поверхности совпали. Подробнее о подготовке проекта — на странице проектирования антресоли.
