Сравниваем пять вариантов подъёма на антресоль. На условном примере считаем ступени, проекцию марша и место выхода, разбираем ограждения и ограничения крутых лестниц.
Для ежедневного подъёма на антресоль сначала проверьте, помещается ли маршевая лестница с поручнем и свободным выходом наверху. Если прямой марш не входит, сравните поворот с площадкой, забежные ступени и винтовую конструкцию на плане. «Гусиный шаг» и приставная лестница экономят место за счёт крутого подъёма, поэтому выбирать их только по занимаемой площади не стоит. Начните с высоты подъёма, размеров комнаты и того, кто будет пользоваться ярусом.
| Вариант | Как занимает место | Что проверить при выборе |
|---|---|---|

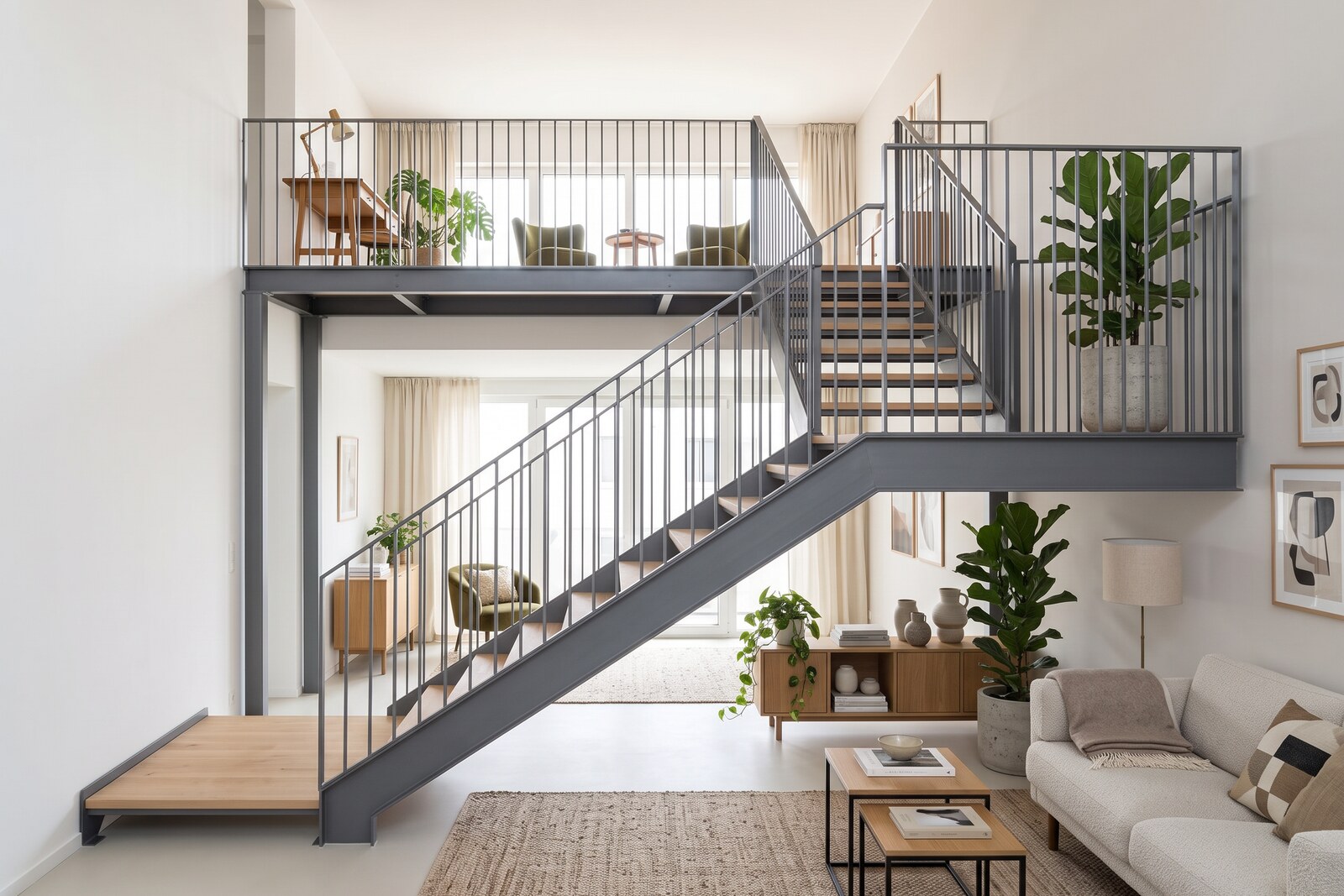

| Прямая или поворотная маршевая | Прямая вытягивается вдоль стены; поворотная размещает марши под углом друг к другу и добавляет площадку | Длину проекции, ширину, место перед первой ступенью и выход наверху |
| С забежными ступенями | В повороте вместо площадки расположены ступени, сужающиеся к внутренней стороне | Проступь в середине ступени, опору стопы на повороте и непрерывность поручня |
| Винтовая | Подъём закручен вокруг центра; на плане важны наружный диаметр и положение входа и выхода | Полезную ширину между опорой и ограждением, высоту между витками и перенос вещей |
| «Гусиный шаг» | У ступеней чередуется широкая часть под левую и правую ногу; это позволяет сделать подъём круче | Порядок постановки ног, спуск и возможность держаться за поручень |
| Приставная | В рабочем положении выступает в комнату; убираемая модель требует ещё и места для хранения | Фиксацию, установку по инструкции, переход на площадку и доступ, когда лестницу убрали |
Прямой марш удобно проверять первым: у него понятная раскладка одинаковых ступеней и прямая траектория движения. Поворот помогает вписать подъём в угол комнаты. Площадка даёт место остановиться и развернуться, а забежные ступени позволяют пройти поворот без отдельной площадки. При этом поворот меняет форму лестницы на плане, но не гарантирует уменьшения общей занятой площади.
Винтовую (криволинейную) лестницу с внутриквартирной антресоли прямо допускает СП 1.13130.2020, п. 6.1.18. Для забежных и винтовых лестниц в многоуровневых квартирах СП 54.13330.2022, п. 6.4.3 задаёт проступь в середине ступени не менее 0,18 м и ограждение не ниже 0,9 м. Для забежной ступени проверьте размер именно в середине: широкий наружный край ещё не показывает, куда человек поставит ногу на повороте.
Здесь недостаточно сравнить диаметр с шириной свободного угла. Часть радиуса занимают центральная опора и ограждение, а глубина клиновидной ступени меняется от внутреннего края к наружному. На чертеже нужны полезная ширина, выбранная линия движения и высота над ней. Отдельно проверьте, где окажется верхняя ступень: выход должен вести в свободную часть антресоли.
Условный пример: наружный диаметр 1,80 м даёт круг проекции около 2,54 м², а прямоугольный габарит на плане — 1,80 × 1,80 м, то есть 3,24 м². К нему добавляются подход и место выхода. Если к винтовой лестнице применять ширину 0,9 м в свету, наружный диаметр получается около 2 м и больше: из радиуса вычитаются центральная стойка и ограждение. Ширину для винтовой лестницы решает проектировщик.
У «гусиного шага» положение стопы задаёт сама форма ступени. Приставная лестница требует держаться руками и продуманно переходить с неё на площадку. Для спального места, которым пользуются каждую ночь, сначала ищите решение с обычными ступенями. Если лестница нужна для доступа к мебельному хранению, выбирайте модель по инструкции изготовителя и заранее решите, как поднимать и снимать вещи, держась одной рукой.
Разницу в проекции можно увидеть на простой геометрии. Условный пример: наклонный отрезок с подъёмом 2,40 м при угле 55° имеет горизонтальную проекцию 1,68 м, при 75° — 0,64 м: длина проекции равна высоте, делённой на тангенс угла. Короткая проекция объясняет экономию места, но для лестницы на антресоль в квартире многоквартирного дома СП 1 ограничивает уклон 1:1,25 (около 39°) — об этом ниже.
Откатная лестница висит на крюках на направляющей вдоль края антресоли и катится по ней в сторону, когда не нужна. Складная убирается в люк или к стене. Обе экономят место, но подъём у них крутой, поэтому их ставят к хранению под потолком или к мебельному спальному месту, а не к площадке, где живут или работают.
Для внутриквартирных маршей в таблице 4 СП 1.13130.2020 указаны минимальная ширина 0,9 м и максимальный уклон 1:1,25. Ширину измеряют между ограждениями либо между стеной и ограждением. Уклон 1:1,25 означает подъём на одну единицу при горизонтальном ходе 1,25 единицы — угол около 38,7° к полу. Толщина облицовки и выступающие поручни не должны съесть требуемый проход.
СП 54, п. 6.4.2 после изменения № 2 отсылает за шириной и уклоном к СП 1.13130; значения те же, что были в прежней таблице 6.1. В одном марше по п. 6.4.3 СП 54 должно быть от 3 до 18 подъёмов; ступени с разной высотой и глубиной не допускаются. Поэтому при замере нужны отметки будущих чистых полов: отделка снизу и сверху влияет на первый и последний подъём.
Для антресоли, по которой ходят люди, в жилом многоквартирном доме СП 54, п. 5.12 требует не менее 2,1 м на площадке и под ней; её площадь по п. 3.1.1 — до 40% площади помещения. При потолках около 3–4 м речь идёт о другом решении — спальном месте или хранении под потолком. Для офиса, магазина, склада и индивидуального дома размеры определяют по документам для соответствующего здания.
Условный пример для предварительной планировки: при высоте подъёма 2,40 м, 15 подъёмах по 160 мм и 14 горизонтальных интервалах по 280 мм проекция марша составляет 3,92 м. При ширине движения в свету 1,00 м полоса марша занимает 3,92 м², а условный выход 1,00 × 1,00 м — ещё 1,00 м² на самой антресоли; каркас, ограждения и свободный подход внизу учитывают дополнительно.
Полная последовательность с формулами, проверкой уклона и просвета — в статье о расчёте геометрии лестницы.
Если 3,92 м по прямой не помещаются, перенесите лестницу на план комнаты и попробуйте поворот. Промежуточную площадку считайте отдельным элементом. Для эвакуационных лестниц СП 1, п. 4.4.2 требует ширину площадки не меньше ширины марша, а длину промежуточной площадки в прямом марше — не меньше 1 м. Не заменяйте её несколькими произвольно узкими ступенями ради сохранения выбранной длины.
План покажет, что лестница входит в комнату; разрез покажет, можно ли по ней пройти. Проверьте расстояние от ступеней до низа антресоли, балки и края проёма по всей траектории подъёма. СП 1, п. 4.4.1 задаёт высоту пути эвакуации по лестнице не менее 2,2 м. В нашем примере низ антресоли — на 2,10 м, поэтому ни одна ступень не может оказаться под перекрытием: марш ставят вне контура площадки или делают проём на всю длину проекции, около 3,9 м.
Я прошу заранее назвать самую крупную вещь, которую придётся поднимать: матрас, столешницу или коробку. На плане проверяю не только ширину ступеней, но и поворот этой вещи у входа и на выходе. Если для неё нет траектории, предлагаю изменить положение лестницы до изготовления каркаса.
Для внутренней лестницы многоквартирного дома СП 54, п. 6.4.5 требует ограждения с поручнями высотой не менее 0,9 м. При зазоре между маршами или ограждениями лестниц более 0,12 м высота ограждения должна быть 1,2 м. Размер 0,12 м в этом пункте относится именно к пространству между маршами или их ограждениями.
Для ограждений на путях эвакуации СП 54, п. 6.4.10 отсылает к СП 1. В зданиях с возможным пребыванием детей при просвете между маршами от 0,3 м, а также в местах опасных перепадов от 1 м высота ограждений должна быть не менее 1,2 м — СП 1, п. 4.3.5. Лестница с антресоли — путь эвакуации (СП 1, п. 6.1.18), поэтому для семьи с детьми открытую сторону марша выше 1 м над полом разумно ограждать на 1,2 м, как край антресоли. Подробнее — в статье о перилах и ограждении антресоли.
Открытый край антресоли при перепаде уровней от 0,45 м ограждают на высоту не менее 1,2 м — СП 54, п. 6.4.4. Ограждения должны быть непрерывными, иметь поручни и выдерживать предусмотренные расчётом горизонтальные нагрузки (п. 6.4.7). На чертеже покажите соединение наклонного поручня с верхним ограждением: рядом с выходом не должно оставаться незащищённого края.
В квартире, офисе и на складе ограничения различаются. Общее правило СП 1, п. 4.3.6 ограничивает криволинейные лестницы и забежные ступени на путях эвакуации, предусматривая исключения. Для внутриквартирной антресоли п. 6.1.18 отдельно допускает эвакуацию на нижний уровень квартиры по открытой лестнице, в том числе криволинейной. Значит, винтовая лестница с квартирной антресоли допустима, если выполнены размеры п. 6.4.3 СП 54 и принятая в проекте ширина. Аварийный выход из квартиры с антресолью, по тому же пункту, предусматривают только на нижнем уровне.
Тот же п. 6.1.18 допускает внутриквартирные антресоли в жилых зданиях не ниже III степени огнестойкости. Несущие конструкции самой антресоли должны иметь предел огнестойкости не менее R 45, перекрытие — REI 45. При этом для открытой лестницы пункт допускает ненормируемый предел огнестойкости и горючие материалы. Металлический каркас лестницы не отменяет требований R 45 и REI 45 к самой антресоли.
Для офисной, торговой или складской антресоли проектировщик проверяет назначение здания, число людей и весь путь до выхода. Общий п. 4.4.3 СП 1 предусматривает, как правило, уклон не более 1:1, проступь не менее 25 см, кроме наружных лестниц, и высоту ступени от 5 до 22 см. Для открытой лестницы к одиночным рабочим местам уклон допускается увеличить до 2:1, а ширину марша по п. 4.4.1 «д» — уменьшить до 0,7 м (то же для лестниц, рассчитанных на эвакуацию не более 5 человек). Квартирные размеры на такие объекты не переносят.
Важно: для антресоли в квартире многоквартирного дома, по которой ходят люди, нужна лестница шириной от 0,9 м и не круче 1:1,25 (около 39°) — таблица 4 СП 1.13130.2020. «Гусиный шаг», приставная и откатная лестницы круче, поэтому их место — доступ к хранению или мебельному спальному месту.
Прямая, поворотная и винтовая — это геометрия пути. Косоур — несущая балка под ступенями; консольная схема означает закрепление ступени с одной стороны. «Модульная» описывает сборку из отдельных элементов, а больцы — крепёжные элементы. Эти слова не заменяют друг друга и не задают длину проекции: один и тот же прямой подъём можно выполнить на разных каркасах.
Например, у лестницы на монокосоуре ступени опираются на одну центральную балку. Её сечение рассчитывают под пролёт и нагрузки. Для консольного исполнения отдельно проверяют стену и узел крепления. Несущую схему выбирайте после планировки, чтобы положение опор и креплений совпало с возможностями помещения.
Материал ступеней обсуждают отдельно от каркаса: на металлическую основу можно установить деревянные накладки. Как сравнить такую лестницу с полностью деревянной, разобрано в статье лестница из дерева или металла. До выбора отделки посмотрите образец поверхности, уточните крепление, обработку кромок и уход. Звук при ходьбе, колебания ступени и качество стыков проверьте при приёмке вместе с исполнителем.
Ориентир по цене: на момент публикации, по карточкам выполненных работ, каркас прямой лестницы при высоте до 2,3 м указан от 150 тыс. ₽ (например, каркас открытого типа), консольной — от 200 тыс. ₽, винтовой из листа металла — от 300 тыс. ₽. Ограждения в общем прайс-листе — отдельная позиция, от 25 000 ₽/м².
В многоквартирном доме таблица 4 СП 1 задаёт для внутриквартирного марша минимум 0,9 м в свету. Если такой проход не помещается, сначала измените положение лестницы или антресоли. Для готовой мебельной кровати-чердака доступ проверяют по документации конкретного изделия.
Попробуйте поворотную компоновку и другое место входа на антресоль. Сравните на одном плане контур маршей, площадки и подходы. Иногда перестановка мебели позволяет сохранить обычные ступени без увеличения уклона.
Оцените движение ребёнка на повороте, возможность держаться за поручень и заполнение ограждения. Нормы не запрещают винтовую лестницу в квартире с детьми. Для частых самостоятельных подъёмов сначала рассмотрите марш с одинаковыми прямыми ступенями.
Покажите шкаф на плане вместе с открытыми дверцами и ящиками. Он должен оставить свободными подход к первой ступени, поручень и предусмотренные проектом проходы. Для лестницы, участвующей в эвакуации, допустимость такого хранения проверяют вместе со всем путём выхода.
К мебельному спальному месту — можно, если это разрешает инструкция изготовителя: проверьте фиксацию и возможность спуститься, когда человек уже наверху. Если спят там каждую ночь, сначала проверьте, не поместится ли лестница с обычными ступенями. К антресоли в квартире многоквартирного дома, по которой ходят люди, — нет: таблица 4 СП 1 ограничивает уклон 1:1,25.
Подготовьте план комнаты и высоту до будущего чистого пола площадки. На бесплатном выезде на объект можно уточнить особенности помещения и размещение конструкции. Когда траектория, ступени и выход определены, переходите к выбору лестницы на металлическом каркасе и её отделки.
