Нагрузка на квадратный метр — только начало расчёта. На условном примере показываем, как усилия доходят до балок и опор, зачем проверять прогибы и почему сечение из прайса не заменяет проект.
Инженер рассчитывает нагрузку на антресоль по её назначению, весу каркаса и пола, расстановке мебели и схеме опирания. Затем проверяет балки, стойки, соединения и конструкции здания, которые примут новые усилия. Одна цифра в кг/м² этого не описывает: важно, какая это нагрузка и куда она передаётся. Ниже — логика расчёта на условном примере, без сложных формул.
Сначала составляют перечень всего, что будет на площадке и из чего она сделана. Собственный вес металла, настила и отделки учитывают отдельно от нагрузки людей и предметов обстановки. По СП 20.13330.2016, п. 7.1, нормативный вес определяют по документации или проектным размерам и удельному весу материалов с учётом влажности, а в расчёт по первой группе предельных состояний он входит с коэффициентом надёжности.
Тяжёлый шкаф у края нельзя проверить, просто разделив его вес на всю площадь антресоли. Раздел 8 СП 20 требует рассматривать нагрузки в самом неблагоприятном положении. Отдельной проверкой настил, балки и ступени проверяют на сосредоточенную силу 1,5 кН, приложенную на квадратной площадке со стороной до 10 см в самом невыгодном месте (пп. 8.3.1, 8.3.4 СП 20), если задание не требует большего. Для временных перегородок нагрузку назначают по конструкции и размещению согласно п. 8.2.2.
Состав пола выбирают до подбора балок: каждый слой войдёт в собственный вес, а замена настила другим материалом потребует проверки расчёта. Как различаются по массе фанера, бетон по профлисту и рифлёный лист, показано в статье о настиле из фанеры и бетона.
Нормативное значение — исходная величина нагрузки. Расчётное получают, умножив его на коэффициент надёжности по нагрузке γf, соответствующий рассматриваемому предельному состоянию (п. 4.2 СП 20). У каждой нагрузки свой коэффициент.
| Назначение участка | Нормативная кратковременная нагрузка, не менее | γf по п. 8.2.7 | Расчётная временная составляющая |
|---|---|---|---|
| Квартира жилого здания, табл. 8.3, поз. 1 | 1,5 кПа | 1,3 | 1,95 кПа |
| Офис, табл. 8.3, поз. 2 | 2,0 кПа | 1,2 | 2,4 кПа |
| Коридоры и лестницы с проходами, примыкающие к помещениям поз. 1–3, табл. 8.3, поз. 12а | 3,0 кПа | 1,2 | 3,6 кПа |
Это значения по табл. 8.3 и п. 8.2.7 СП 20.13330.2016 с изменениями № 1–6, без собственного веса конструкций. Граница коэффициентов строгая: менее 2,0 кПа — 1,3; 2,0 кПа и более — 1,2. Поэтому при ровно 2,0 кПа применяется 1,2. Строка 12а относится к коридорам и лестницам, примыкающим к помещениям; нагрузку для лестницы антресоли назначает проектировщик, и это значение можно взять как ориентир. Для склада нагрузки от оборудования и хранения задают по подразделу 8.1 и заданию на проектирование. Выбор стандарта для складского мезонина разобран отдельно.
Для собственного веса действуют другие коэффициенты. По п. 7.2 и табл. 7.1 СП 20 для металлических конструкций принимают 1,05, кроме случаев п. 7.3, когда уменьшение веса ухудшает работу конструкции. Надёжность самой стали и условия работы элементов учитывают отдельно, при расчёте по СП 16.
Важно: общего коэффициента «запас прочности антресоли — полтора раза» нет. В проекте учитывают разные нагрузки, их сочетания и несколько критериев проверки. Эксплуатационные ограничения нужно брать из проекта, а не выводить из величины γf.
Рассмотрим только сбор вертикальной нагрузки для условной жилой площадки 3 × 4 м, то есть 12 м². Примем нормативный приведённый вес металлокаркаса 0,20 кПа, а несущего деревянного настила из досок без отделки — 0,40 кПа. Для реального проекта веса определяют по выбранной конструкции.
| Составляющая примера | Нормативное значение | Коэффициент | Расчётное значение |
|---|---|---|---|
| Металлокаркас, условный приведённый вес | 0,20 кПа | 1,05, табл. 7.1 | 0,21 кПа |
| Деревянный несущий настил, условный вес | 0,40 кПа | 1,1, табл. 7.1 для деревянных конструкций | 0,44 кПа |
| Равномерная нагрузка для квартиры | 1,50 кПа | 1,3, п. 8.2.7 | 1,95 кПа |
| Сумма принятых составляющих | 2,10 кПа | Каждая составляющая со своим коэффициентом | 2,60 кПа |
В примере одна кратковременная нагрузка, коэффициент сочетаний для неё равен 1,0 (п. 6.4 СП 20). Снижение по грузовой площади (п. 6.7) здесь не применяется: для квартиры его допускают при грузовой площади больше 9 м², а здесь на балку собирается 6 м², на стойку — 3 м². Получили 2,60 кПа (2,60 кН/м²) для проверок первой группы предельных состояний, на всю площадку — 2,60 × 12 = 31,2 кН.

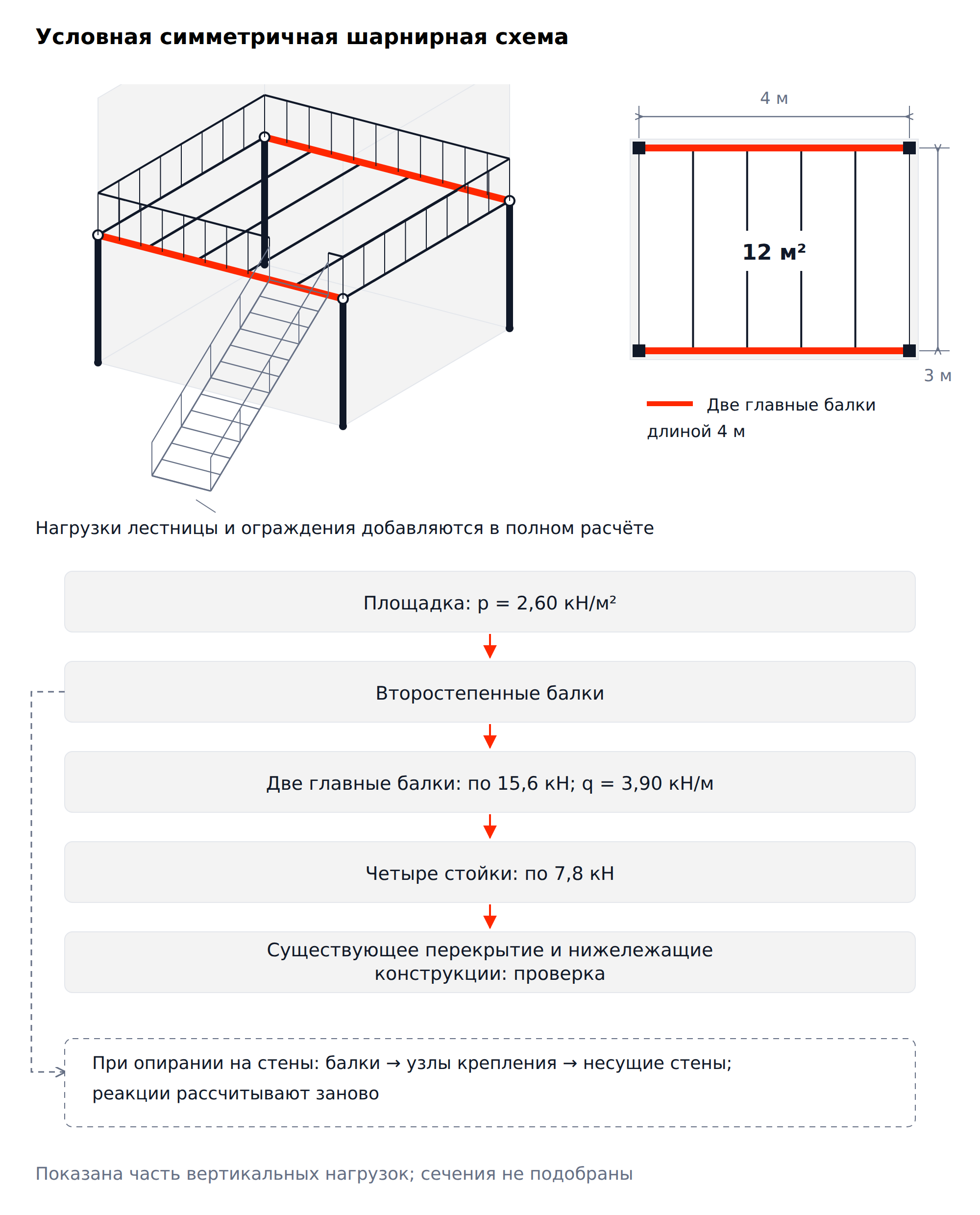

Примем симметричную схему: второстепенные балки передают нагрузку на две одинаковые главные балки длиной 4 м, расположенные по противоположным сторонам площадки. Главные балки шарнирно опираются концами на четыре угловые стойки. Для упрощения собственный вес каркаса распределён по площади; в рабочем расчёте учитывают расположение каждого элемента.
Четыре равные реакции получились благодаря симметрии и принятому опиранию. Если тяжёлый предмет поставить у края, равенства уже может не быть. При креплении балок к несущим стенам меняются расчётная схема и узлы передачи усилий: реакции из примера со стойками нельзя просто перенести на стеновое крепление.
Чего пример не проверяет: в него не включены лестница, ограждения, отделка, перегородки и отдельные тяжёлые предметы. Здесь не рассчитаны сечения, устойчивость, прогибы, соединения и основание под опорами — всё это входит в проект реальной площадки.
Стойка передаёт усилие через опорный узел на существующую конструкцию. Балка у стены передаёт его через предусмотренное проектом соединение. Поэтому инженер проверяет весь путь нагрузки, включая опорные участки и нижележащие несущие конструкции. СП 16, п. 4.2.1–4.2.4, требует учитывать характеристики опор, основания и действительные условия работы системы.
Усилие от стойки не «растекается» по всей комнате, даже если суммарный вес невелик: оно приходит в конкретную точку перекрытия. Для проверки нужны место опоры, её узел и данные о конструкции под ней. С креплением к стене так же: анкер подбирают по материалу стены и усилию в узле. Колонна здания тоже не становится опорой без проверки — подробнее в статье об антресоли вокруг колонны.
Я советую нанести на план мебель в двух вариантах: как вы будете пользоваться площадкой сейчас и что захотите переставить позже. Тогда опоры и балки можно расположить так, чтобы тяжёлую мебель потом не пришлось ставить только в одном месте.
Расчёт на прочность и устойчивость показывает, выдержат ли элементы нагрузку и не потеряют ли форму. Прогиб — это то, насколько площадка проседает под нагрузкой. СП 20 (п. 15.1.1) требует проверять прогибы отдельно по технологическим, конструктивным, физиологическим и эстетико-психологическим требованиям, и каждое должно выполняться независимо от других; предельные значения приведены в приложении Д.
Пример предела: для балок перекрытия, открытых для обзора, таблица Д.1 СП 20 даёт l/150 при пролёте 3 м и l/200 при 6 м. Это эстетико-психологический критерий, прогиб для него считают по нормативным нагрузкам: постоянные (собственный вес) и длительные (например, перегородки) плюс полезная нагрузка по табл. 8.3 с понижающим коэффициентом 0,35, без γf (для второй группы предельных состояний γf = 1, п. 4.2). Для промежуточных пролётов предел находят интерполяцией.
Отдельно приложение Д (п. Д.2.2) даёт физиологическую проверку — от людей, которые раскачивают перекрытие при ходьбе, а другие требования к колебаниям задают нормы проектирования, санитарные нормы или задание на проектирование (примечание к разделу 15). Если готовая площадка стала заметно прогибаться или раскачиваться, зовите инженера на обследование. Что ещё должно насторожить владельца, перечислено в статье о признаках неисправностей антресоли.
Для поручней перил лестниц и балконов жилых зданий СП 20, п. 8.2.6а, задаёт нормативную горизонтальную нагрузку 0,5 кН/м. Для офисов и других зданий, не названных в подпунктах «а» и «б», — 0,8 кН/м или по заданию на проектирование (п. 8.2.6в). Значение 0,3 кН/м из подпункта «г» относится к обслуживающим площадкам, мостикам и ограждениям крыш для кратковременного пребывания людей и к жилой антресоли не подходит. Проект должен охватывать поручень, стойки ограждения и их крепления.
В жилом МКД СП 54.13330.2022, п. 6.4.4, устанавливает в местах опасных перепадов уровней пола от 0,45 м ограждение высотой не менее 1,2 м. Требование рассчитывать ограждения на горизонтальные нагрузки приведено в п. 6.4.7. Геометрия и несущая способность проверяются вместе.
Подготовьте исходные данные до обсуждения сечений и цены. Чем точнее описаны будущая площадка и её использование, тем меньше предположений останется в расчётной модели. Ниже — рабочий список для разговора с проектировщиком.
В расчётной части проекта полезно проверить наличие схемы опирания, перечня нагрузок и принятых сочетаний, результатов проверок элементов и усилий, передаваемых зданию. На чертежах должны быть понятны узлы соединений и опирания. Попросите также зафиксировать ограничения эксплуатации: допустимое назначение зоны и условия размещения тяжёлых предметов. Это позволяет сверить выполненную конструкцию с расчётными предпосылками.
Для жилого МКД есть и геометрические условия: СП 54, п. 3.1.1, ограничивает площадь антресоли 40% площади помещения, а п. 5.12 требует не менее 2,1 м на ней и под ней. Условный пример: при толщине перекрытия 0,25 м нужно 2,1 + 0,25 + 2,1 = 4,45 м. Если потолок ниже примерно 4,5 м, полноценная площадка для людей не помещается — тогда рассматривают спальное место или антресоль для хранения, это другое решение с другими условиями. Подробнее о высотах и площади — в статье что такое антресольный этаж.
В прайсе «Антресольной мастерской» цена сварного металлокаркаса связана с материалом и шагом опор. Ниже приведены предложения по странице, проверенной 27 октября 2026 года; они включают проектирование, изготовление и монтаж металлокаркаса.
| Материалы в предложении компании | Шаг опор по прайсу | Цена металлокаркаса по прайсу |
|---|---|---|
| Профтрубы 80 × 80 × 3 и 80 × 40 × 3 мм | 2,5 м | 20 000 ₽/м² |
| Профтрубы 100 × 100 × 3 и 100 × 50 × 3 мм | 3 м | 21 000 ₽/м² |
| Швеллер 14П, двутавр 14Б | 4 м | 23 000 ₽/м² |
Это описание стоимости, а не подбор профилей: подойдёт ли профиль для вашего пролёта и нагрузки, зависит от расположения элементов, соединений, жёсткости и опор. Актуальный состав услуг и цены приведены в прайсе компании; конструктивное решение выбирают по расчёту.
Сначала узнайте, что она обозначает: нормативную полезную нагрузку, расчётную составляющую или ограничение из проекта. Например, в квизе на нашем сайте указаны 300 кг/м² для жилых и 400 кг/м² для коммерческих помещений. Это расчётные значения, которые закладывает компания, а не норма СП: минимум по табл. 8.3 для квартиры — 1,5 кПа (около 150 кгс/м²). Что именно входит в эту цифру для вашей площадки, фиксируют в проекте. Для тяжёлого предмета важны ещё место установки и площадь опоры на настил.
Сверьте изменение с проектом: была ли учтена такая перегородка, её вес и расположение. Для временных перегородок п. 8.2.2 СП 20 связывает нагрузку с конструкцией, расположением и характером опирания. Если принятого решения в расчёте нет, перед установкой нужна проверка проектировщика.
Нужно пересчитать изменённую систему. Удаление опоры меняет пролёты, усилия, прогибы и реакции оставшихся опор; проверка затрагивает также соединения и конструкции под ними. Усилить одну балку без расчёта всей изменённой схемы недостаточно.
Нет: такой опыт не проверяет ни все положения тяжёлых предметов, ни соединения, ни схему работы конструкции, а перегрузить площадку так можно. Если нужны испытания, их состав и порядок определяют специалисты.
Проектировщик должен проверить, охватывает ли существующий расчёт новое использование. Жилая зона, офис и складирование имеют разные исходные нагрузки. Даже без изменения каркаса может поменяться расчётная ситуация: например, при установке стеллажей с тяжёлым содержимым.
Подготовьте эскиз расстановки мебели, состав пола и сведения о здании. Их можно обсудить на бесплатном выезде инженера на замер, а условия разработки расчётной схемы и узлов — в рамках проектирования антресольного этажа. Результат такого обсуждения — исходные данные для проекта и понятные ограничения будущей площадки.
