Шкафы под площадкой, хранение под лестницей и съёмная облицовка стоек: как согласовать мебель с каркасом и сохранить доступ к соединениям.

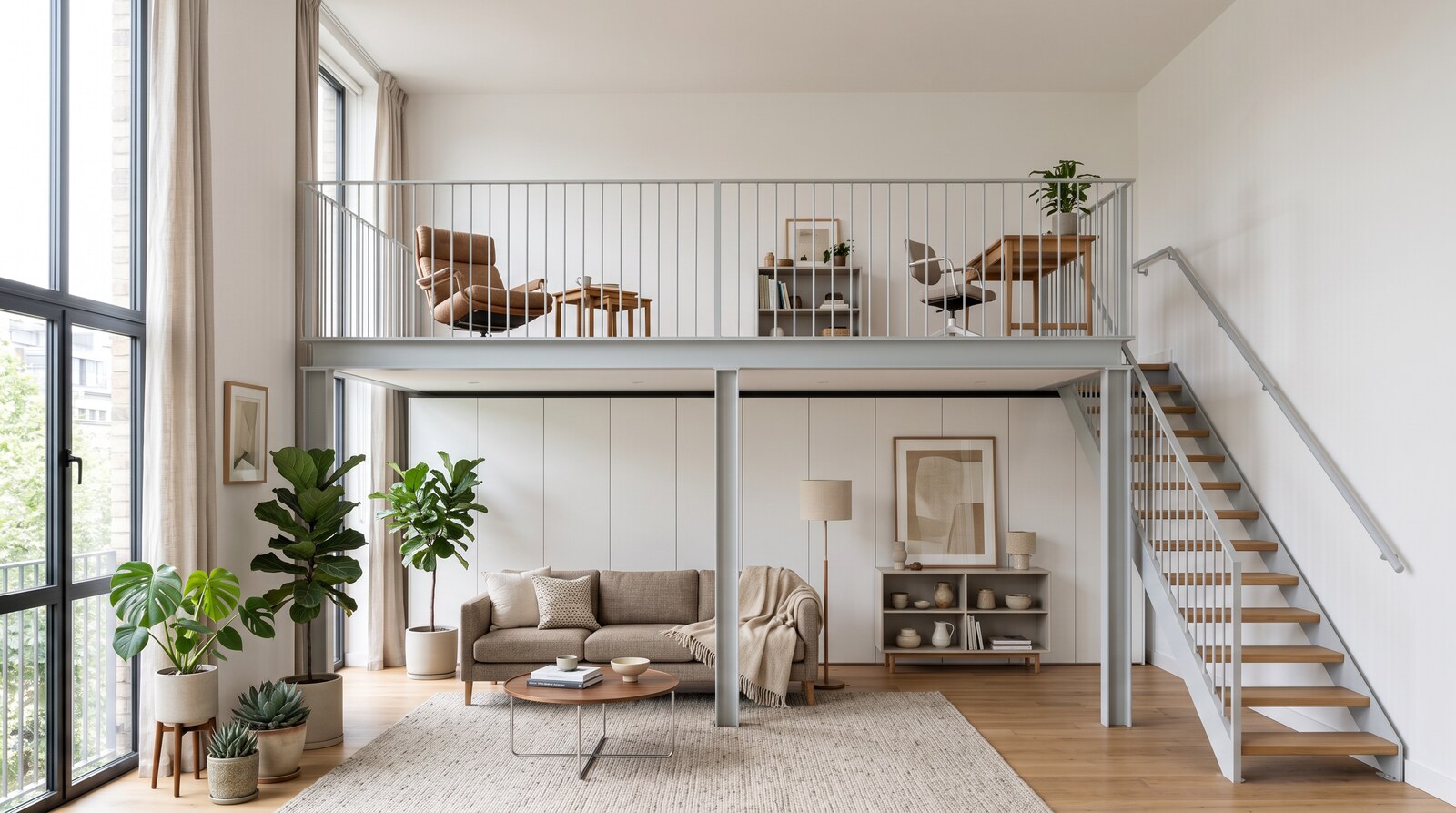

Антресоль со встроенной мебелью проектируют по общему плану, а монтируют поэтапно: сначала несущий каркас, затем мебель по готовой отделке. Балки, стойки и крепления держат площадку; шкафы и полки организуют хранение. Их можно объединить цветом и линиями фасадов, сохранив отдельные функции. До изготовления металла нужно определить положение мебели, её вес с содержимым, открывание дверей и доступ к соединениям.
В проекте сначала показывают путь нагрузки от площадки к конструкциям здания. Обычную боковину шкафа не включают в эту схему как стойку или связь жёсткости. Если элемент должен одновременно поддерживать площадку и служить основой мебели, его проектируют как несущую конструкцию с рассчитанными соединениями.
Мы проектируем, изготавливаем и монтируем каркас, лестницу и ограждение. Шкафы проектирует и изготавливает мебельщик. На 3D-проекте мы показываем места примыкания, чтобы его чертежи и наш каркас совпали.
| Элемент | Его задача | Что согласовать до изготовления |
|---|---|---|
| Балки, стойки и крепления антресоли | Передавать нагрузки на предусмотренные проектом опоры | Сечения, соединения, основания и положение опор относительно шкафов |
| Настил и слои пола | Служить полом площадки, по которому ходят | Состав пола и места установки мебели; слои под шкафом сохраняют, если проектом не решено иначе |
| Корпус шкафа, полки, фасады | Хранить вещи, закрывать ниши и конструкцию | Опирание мебели, устойчивость, крепления и возможность замены |
| Лестница и хранение под ней | Обеспечивать подъём и использовать нижнюю нишу | Несущую схему лестницы отдельно от мебельного заполнения |
| Ограждение и декоративная обшивка | Защищать открытый край и оформлять его | Расчёт ограждения и его креплений, доступ к узлам после отделки |
Встроенный шкаф тоже нужно крепить. У серийной мебели проверяют инструкцию конкретной модели: например, в одной из инструкций изготовитель требует противоопрокидывающее крепление и подбор крепежа под материал стены. Для шкафа по индивидуальным размерам опирание и крепления включают в мебельный проект.
Для антресоли с доступом людей в многоквартирном доме СП 54 требует не менее 2,1 м на площадке и под ней (п. 5.12), а её площадь ограничивает 40% площади помещения (п. 3.1.1). Условный пример: 2,10 м снизу + 0,30 м на конструкцию с полом + 2,10 м сверху = 4,50 м. Толщину конструкции здесь приняли для примера; в проекте она зависит от расчёта и состава пола.
При потолках около 3–4 м речь идёт о спальном месте или хранении под потолком. Высоты полноценной антресоли по СП 54 там нет. Для спального места нужно показать на разрезе матрас, пространство над ним, ограждение и выход с лестницы; для хранения — способ доступа к вещам. Мебельные верхние секции шкафа и строительная площадка, на которую поднимаются люди, требуют разных решений. На примере коридора эта разница разобрана в статье о шкафе над дверью или площадке.
Строительную антресоль в квартире рассматривают как перепланировку. В Москве её устройство прямо включено в работы по проекту: постановление № 508-ПП, приложение 1, п. 2.2.12. Согласование проводят до работ по правилам ЖК РФ, ст. 25–26. Название «встроенная мебель» не меняет характер строительства; статус будущей конструкции выясняют до заказа металла.

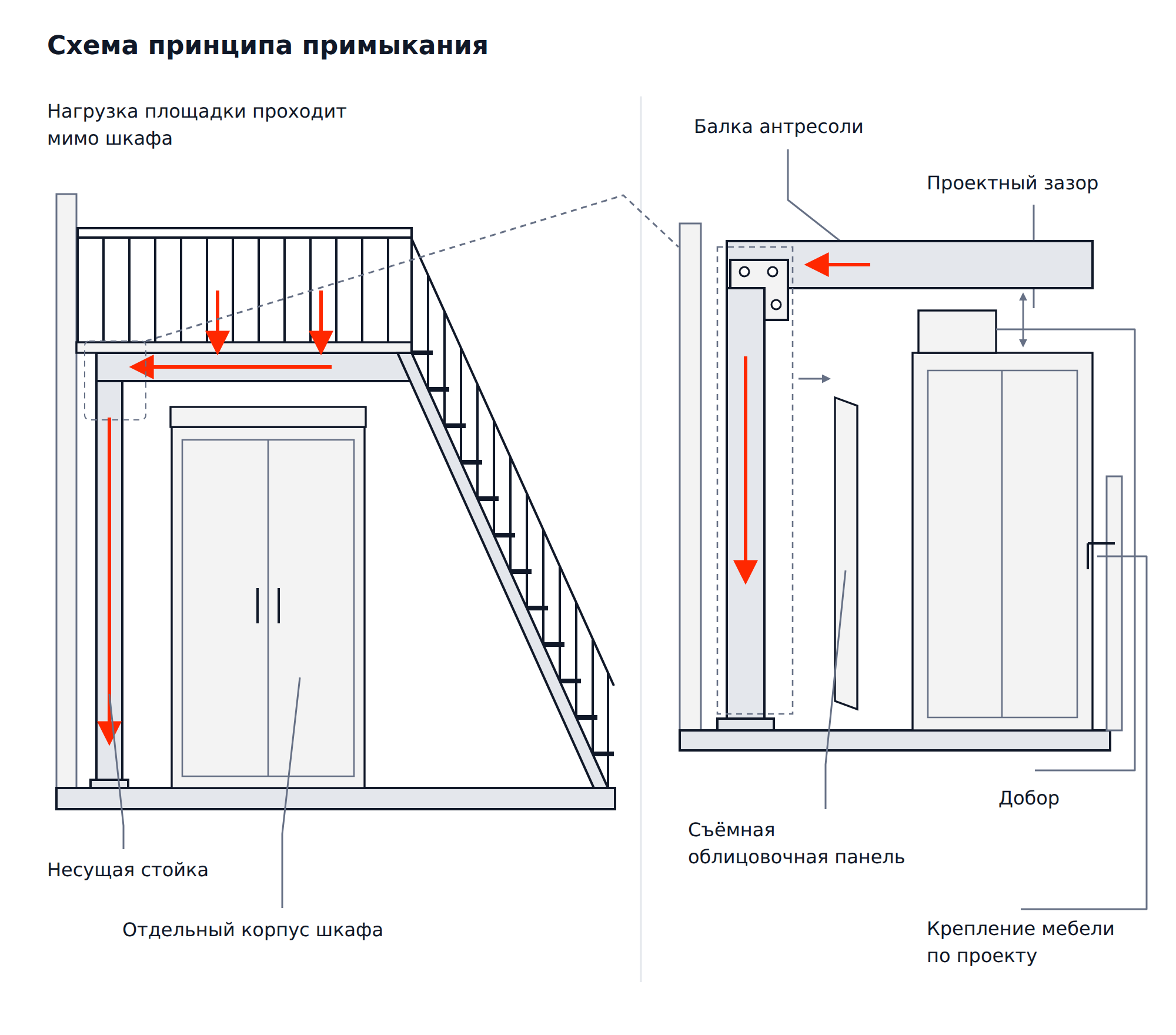

Самый частый вариант — шкаф под площадкой. Стойку антресоли располагают в предусмотренном проектом месте, а мебельный корпус вписывают рядом. Стойку можно закрыть отдельной съёмной панелью в цвет фасада. Верх шкафа не подпирает балку: между ними предусматривают проектный зазор и, если нужно, закрывают его добором.
Такой стык позволяет снять мебельную панель, проверить соединение и заменить корпус без разборки площадки. На чертеже показывают отдельно опору антресоли, крепление мебели и порядок снятия облицовки. Размеры зазоров, материал панели и крепёж назначают для конкретного узла; ниже показан принцип компоновки.
Глухой короб вокруг стойки лишает доступа к узлу. СП 16.13330.2017 (п. 4.1.2) требует, чтобы стальные конструкции, если их не замуровали, оставались доступными для осмотра и ремонта, не задерживали влагу и не мешали проветриванию. Поэтому панель делают съёмной и оставляют зазор для проветривания. Что владельцу стоит осматривать на таких узлах со временем, разобрано в статье об обслуживании антресольного этажа.
Шкаф на верхнем ярусе — другая задача: он нагружает пол антресоли. В этом случае путь усилий идёт от опор мебели через пол к балкам и далее к опорам площадки. Если проектировщик предусматривает непосредственное опирание мебели на стальные элементы, это оформляют отдельным узлом. Настил под шкафом не вырезают: пол площадки — часть расчётной конструкции.
СП 54 (пп. 6.1.3–6.1.4) требует учитывать распределённые и сосредоточенные нагрузки, а значения нагрузок и методы расчёта берут из СП 20 и СП 16. Поэтому одной общей площади шкафа мало. Подготовьте сведения о том, как он заполнен и где опирается на пол.
Передайте эти данные инженеру вместе с планом расстановки. Тяжёлый шкаф нельзя проверить, просто разделив его массу на всю площадь яруса: важны место приложения усилий и работа настила. Подробнее о последовательности проверок — в статье о расчёте антресольного этажа.

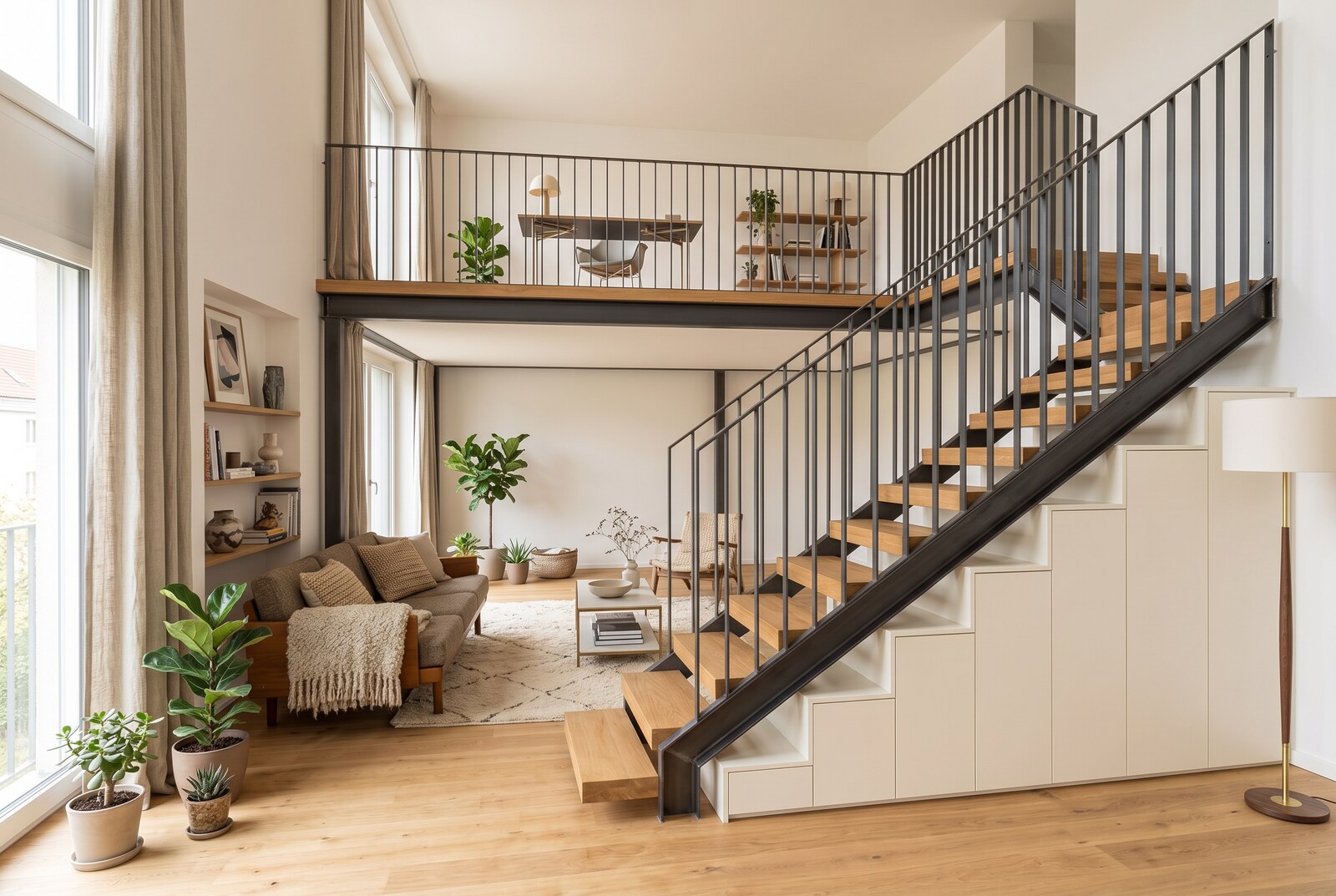

Под лестницей удобно разместить закрытые секции разной высоты. На плане нужно показать фасады в открытом положении и ящики в выдвинутом: они не должны перекрывать подход к первой ступени. Сам марш, ступени и поручень сохраняют свою конструкцию. Мебель устанавливают в образовавшийся объём, не превращая ящик в несущую ступень.
Если нужны ступени с ящиками, их проектируют как специальное изделие с проверкой опор и соединений. До заказа выясните, как пользоваться хранением, не занимая поверхность ступени и путь подъёма. Геометрию марша выбирают вместе с площадкой; варианты разобраны в статье о маршевых и винтовых лестницах.
В МКД при перепаде пола от 0,45 м ограждение открытого края должно быть не ниже 1,2 м (СП 54, п. 6.4.4). Оно должно быть непрерывным, с поручнем и расчётом на горизонтальную нагрузку (п. 6.4.7). Низкая тумба, спинка кровати или открытый стеллаж этих требований не заменяют. Если мебель включена в ограждение, рассчитывают всю защитную конструкцию вместе с её креплениями.
Для семьи с ребёнком хранение разместите подальше от края: доступные полки и ящики создают возможность забраться выше. В той же инструкции изготовитель отдельно запрещает детям забираться на ящики, дверцы и полки. Проверьте расположение мебели относительно ограждения и выхода с лестницы; дополнительные вопросы разобраны в статье о детской безопасности у края площадки.
План мебели нужен до изготовления каркаса: иначе стойка может оказаться напротив дверцы, а балка — на месте верхней секции. При этом окончательные размеры корпусов и доборов снимают по фактической нише после отделки. Для согласованной работы инженера, отделочников и мебельщиков используйте такую последовательность.
На эскизе я прошу мебельщика отметить, где он будет крепить корпуса: к стене, к стойке или к балке. Эти точки я сверяю с каркасом до того, как металл уйдёт в изготовление. Если крепление попадает на балку, пластину или отверстия под него закладывают в проект, и сверлить несущий элемент по месту не приходится.
Антресоль и шкафы смотрятся одной вещью, когда у них общие линии и материалы. Фасады и облицовку каркаса объединяют оттенком: светлые фасады и балка, окрашенная в тон стены, или дерево на фасадах и ступенях лестницы. Линию верха шкафов удобно привязать к нижней грани балки, а стойку закрыть панелью той же ширины, что соседний добор.
Другой путь — оставить каркас на виду. Тогда металл красят в один цвет с ручками или ограждением, а шкафы ставят между стойками как отдельные корпуса. Стыки съёмных деталей включите в рисунок фасадов заранее: панель, которую снимают для осмотра, не должна выглядеть заплаткой.
Доступ к розеткам, проводке и обслуживаемым узлам покажите на мебельных чертежах до сборки. Проверьте, можно ли снять панель при установленном шкафе и хватает ли места для инструмента. Если интерьер ведёт дизайнер, передайте ему и мебельщику 3D-проект антресоли: на нём видны стойки, балки и места примыкания, и мебель рисуют уже по нему.
Начните с его обмера и схемы разборки. Проверьте, не займёт ли стойка место корпуса, останется ли ход дверей и удастся ли выполнить монтаж рядом с мебелью. Если шкаф мешает установке каркаса, предусмотрите его временный демонтаж и последующую подгонку. Опорой для площадки он от этого не становится.
Если отделка уже готова и шкаф хочется сохранить, рассмотрите сборную антресоль на болтах: её монтируют в помещении без сварки. На момент публикации, по прайсу на сборные антресоли, она стоит от 33 000 ₽/м² при площади 10–30 м².
Можно предусмотреть такое крепление в проекте. Инженеру нужны место, направление и величина передаваемых усилий, а мебельщику — согласованная деталь соединения. Закладную деталь или отверстия под неё предусматривают до изготовления металла.
Передайте инженеру новые габариты, массу с содержимым, расположение и вид опор. Он проверит, укладывается ли замена в принятые нагрузки и схему проекта. Особенно это важно при замене гардероба книжным хранением: одинаковые внешние размеры не означают одинаковую массу.
Окончательный замер обычно делает изготовитель мебели после отделки. Передайте ему готовые отметки пола и стен, положение стоек и балок и зоны, где предусмотрено крепление. Для нестандартной ниши полезен общий чертёж, который видели и инженер, и мебельщик.
Соберите план комнаты, фотографии, размеры желаемой мебели и список того, что будете хранить. Отметьте элементы, которые хотите оставить видимыми, и те, которые нужно закрыть съёмными панелями. Если хранение планируется наверху, сначала определите его объём, массу с вещами и доступ к полкам.
В «Антресольной мастерской» мы готовим 3D-проект и согласуем детали с заказчиком, дизайнером и прорабом. На замере инженера начните с положения площадки и лестницы, а затем обсудите мебельные ниши и точки примыкания. Так у вас и у мебельщика будет общая основа: положение опор, балок и мест крепления.
