Колонну можно включить в планировку, сохранив отдельный каркас антресоли. Разбираем схемы опирания, ограничения вмешательства в несущие конструкции и удобный выход с лестницы.
Антресоль вокруг колонны можно спланировать так, чтобы колонна осталась частью интерьера, а площадка опиралась на собственный каркас. Рассчитывать на колонну как на опору до проверки не стоит: её несущую способность и допустимость вмешательства оценивают по документам здания и проекту. Начните с плана лестницы и схемы передачи нагрузки — они покажут, сколько свободного места получится внизу.
На эскизе отделите колонну здания от новых стоек антресоли. Внешне площадка может примыкать к колонне, но конструктивно работать отдельно. Для сравнения полезно нарисовать варианты с одинаковой верхней зоной: тогда видно, за счёт чего меняются проходы и расположение опор.
| Вариант | Как использовать колонну | Что проверить |
|---|---|---|
| Каркас на собственных стойках | Обойти её контуром настила без крепления и опирания на колонну | Перекрытие под стойками, устойчивость каркаса, узел обхода колонны |
| Площадка с опиранием на существующую колонну | Включить колонну в расчётную схему через разработанный узел | Допустимость вмешательства, состояние и несущую способность конструкций здания, соединение и путь нагрузки; в МКД Москвы — запрет отверстий в колоннах (508-ПП, п. 9.10) и нагрузки сверх проектной (п. 9.6) |
| Площадка рядом с колонной | Оставить колонну в открытой части комнаты, использовать как границу зон | Положение края площадки, лестницы, мебели и проходов |
Первый вариант стоит проверить, если вы хотите сохранить колонну без новых креплений. Но «собственные стойки» не означают, что можно поставить их в любом месте пола. Их положение выбирают вместе с проверкой несущего перекрытия, а не только по удобству расстановки мебели.
Универсального разрешения на анкеры в колонну нет. Для перепланировки помещений в многоквартирных домах Москвы п. 9.10 приложения 1 к постановлению № 508-ПП запрещает устройство проёмов, вырубку ниш и пробивку отверстий в колоннах. Поэтому крепить площадку анкерами к колонне, даже неглубокими, в московском МКД нельзя. Задачу решает самостоятельный каркас.
В МКД несущая колонна относится к общему имуществу: основание — ст. 36 ЖК РФ и прямое указание несущих колонн в п. 2 подп. «в» Правил, утверждённых постановлением Правительства РФ от 13.08.2006 № 491. Даже если колонна стоит внутри квартиры, это конструкция всего дома. Самостоятельный каркас её не использует. Если же проект опирает площадку на колонну, Мосжилинспекция может расценить это как использование общего имущества, и тогда к заявлению прикладывают протокол общего собрания собственников (508-ПП, приложение 2, п. 2.5.1.1.1.8). Это ещё один довод в пользу отдельного каркаса.
Важно: отсутствие сверления ещё не означает отсутствие нагрузки. Хомут или обойма, на которые опирается балка, тоже передают усилия в колонну. В московском МКД при этом действует п. 9.6 приложения 1 к 508-ПП: нельзя увеличивать нагрузку на несущие конструкции сверх допустимой по проекту дома (а п. 9.3 запрещает нарушать их прочность и устойчивость). Поэтому такой узел возможен, только если обследование и расчёт подтвердят запас колонны, а проект пройдёт согласование.
Колонны часто встречаются в офисах, магазинах и на складах. Нежилое помещение в московском МКД перепланируют по тем же правилам 508-ПП, включая запрет отверстий в колоннах и нагрузки сверх проектной. В отдельно стоящем здании требования берут по его назначению: для общественных зданий — СП 118.13330.2022, для производственных и складских — СП 56.13330.2021, плюс противопожарные нормы на эвакуацию с антресоли. Нагрузку задают по назначению площадки (СП 20, табл. 8.3; для склада — по заданию на проектирование). Если опирание на колонну там рассматривают, проверяют всю несущую систему, а не только место соединения новой балки.
Вес настила, отделки, людей и мебели через балки приходит на опоры, а затем — в конструкции здания. Колонна не «убирает» нагрузку, а принимает её и передаёт дальше. В МКД конструкции рассчитывают по пп. 6.1.2–6.1.4 СП 54.13330.2022 с учётом СП 20.13330.2016.
Условный пример: возьмём площадку 3 × 4 м из статьи о расчёте нагрузки. Расчётная нагрузка условной жилой площадки 2,60 кН/м² даёт на всю площадку 31,2 кН, и при четырёх угловых стойках в симметричной схеме на каждую приходится 7,8 кН — это усилие приходит в одну точку плиты, а не распределяется по комнате.
На верхней площадке нагрузка распределена по площади, а внизу собирается в местах опирания стоек. Поэтому проверяют несущую плиту под ними и конструкции, на которые она опирается; стяжка и чистовое покрытие не заменяют плиту. Через перекрытие дополнительные усилия могут прийти и на существующую колонну. При смещении мебели или опор усилия меняются, и делить общий вес поровну уже нельзя.
В рабочем расчёте отдельно учитывают собственный вес конструкции, эксплуатационные нагрузки и их сочетания. Нормативные значения переводят в расчётные с соответствующими коэффициентами — СП 20, п. 4.2, разделы 5–6. О том, какие исходные данные нужны и чем нагрузка на настил отличается от реакции опоры, — в статье о нагрузке на стойки и балки.

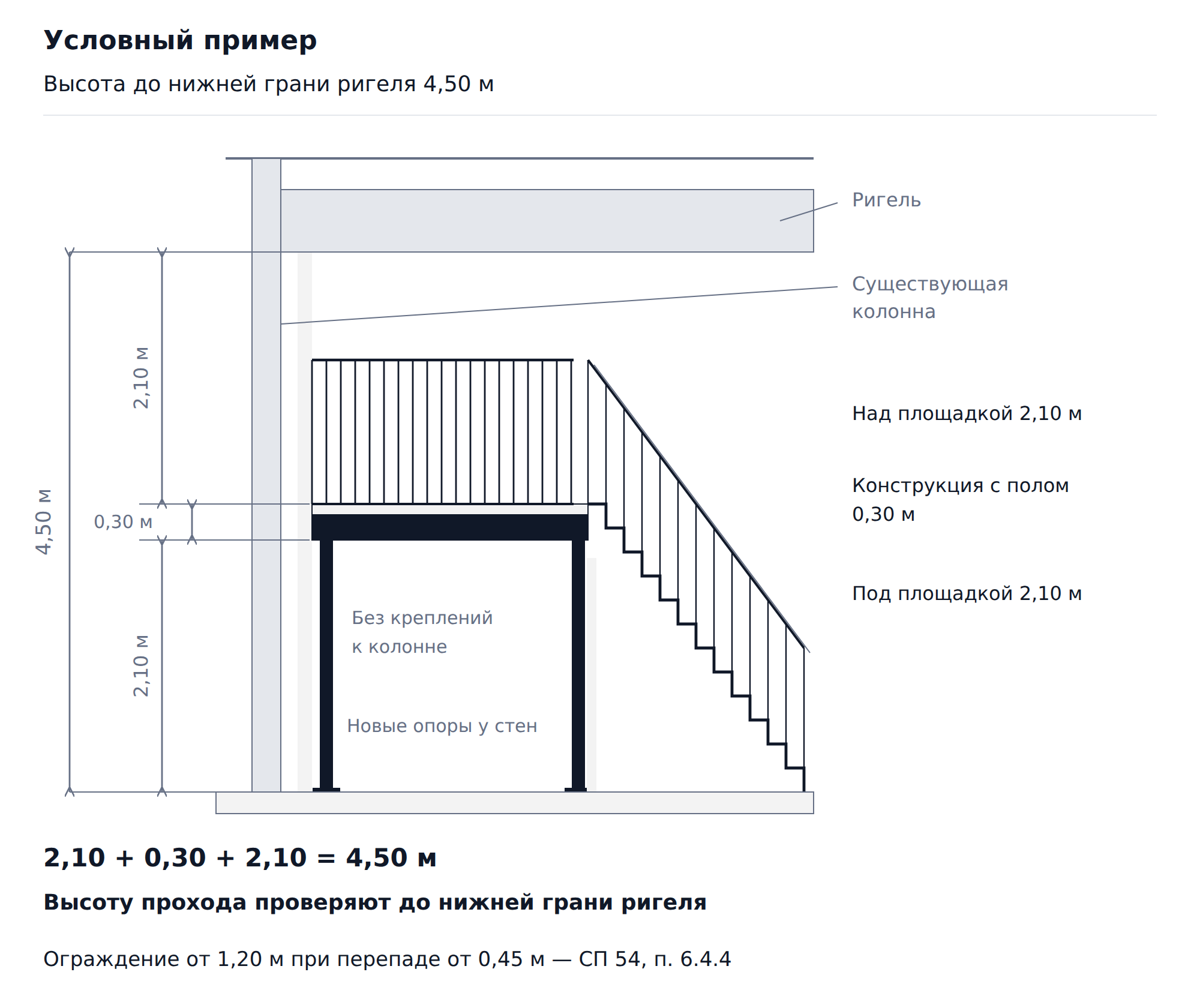

Колонна нередко соединяется с ригелем — горизонтальной несущей балкой. На разрезе покажите её нижнюю грань: именно она может ограничивать проход наверху, даже если основной потолок выше. Снимайте высоты по всему контуру площадки, включая место выхода с лестницы и будущую отделку.
Для антресоли в жилом МКД СП 54, п. 5.12, задаёт не менее 2,1 м на площадке и под ней. Условный пример: 2,10 м снизу + 0,30 м конструкция с полом + 2,10 м сверху = 4,50 м. Для самой жилой комнаты тот же пункт требует не менее 2,5 м (в отдельных климатических подрайонах — 2,7 м). Подробнее — в статье о высоте и площади антресоли.
Площадь антресоли в жилом МКД — не более 40% площади помещения, в котором она сооружается (СП 54, п. 3.1.1). При потолках около 3–4 м рассматривайте спальное место или хранение под потолком: высот полноценной площадки для людей там не получается. Для офиса и склада — см. раздел о нежилых помещениях выше.
Винтовой подъём может визуально окружать колонну, но это не делает её центральной стойкой лестницы. Рассмотрите лестницу на собственных опорах рядом с ней, затем сравните с прямым или поворотным маршем. На плане нужны не только ступени, но и место, где человек начинает подъём, поворачивает наверху и выходит на площадку.
Для выбора геометрии и предварительной оценки места полезен разбор видов антресольных лестниц. Колонна у выхода не заменяет ограждение: в МКД открытый край при перепаде от 0,45 м ограждают на высоту не менее 1,2 м (СП 54, п. 6.4.4). Ограждение делают непрерывным, с поручнем и расчётом на горизонтальную нагрузку (п. 6.4.7).
На замере я смотрю, где колонна сходится с ригелем и плитой и не скрывает ли облицовка её настоящее сечение. Прошу всё, что есть по дому: поэтажные планы, конструктивные чертежи. От них зависит, где можно поставить стойки рядом с колонной, не касаясь её.

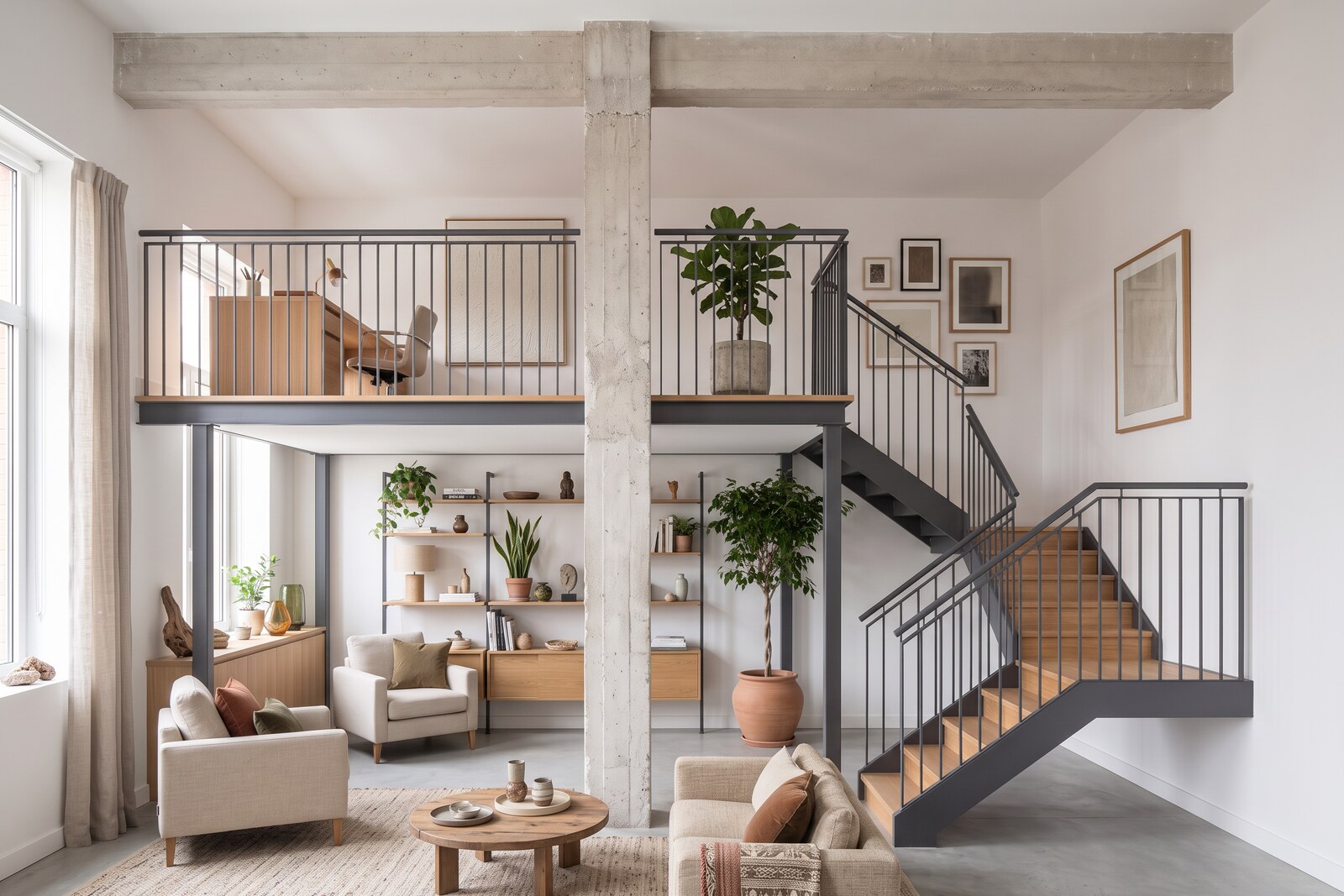

Используйте колонну как границу функций: с одной стороны поставьте рабочий стол, с другой оставьте проход или место отдыха. Если она стоит у края площадки, совместите с ней линию ограждения в плане. Так решение будет выглядеть собранно без новых полок и кронштейнов на самой колонне.
Шкаф рядом с колонной можно спланировать так, чтобы он скрывал новую стойку каркаса. На чертеже при этом отдельно покажите несущую стойку и мебельную оболочку — как их стыкуют, разобрано в статье о шкафах под антресолью. Если нужна общая композиция площадки, лестницы и мебели, начните с антресоли по дизайн-проекту: сначала согласуют габариты и опоры, затем отделку.
Ригель можно оставить видимым и связать цветом с каркасом — это приём, знакомый по открытому каркасу в стиле лофт. Для подсветки предусмотрите отдельный короб, положение и крепление которого согласуют в проекте, вместо вырезов под светильники в несущей балке. Как распределить свет под площадкой и на ней, разобрано в статье о свете под настилом и на площадке. Облицовку колонны выбирают с учётом существующей огнезащиты.
В квартире устройство антресоли проверяют как перепланировку. ЖК РФ, ст. 25–26, определяет её признаки и порядок согласования; в Москве устройство антресоли прямо включено в перечень работ по проекту — № 508-ПП, приложение 1, п. 2.2.12. Даже отдельный от колонны каркас нужно рассматривать в составе работ в помещении.
Для МКД Москвы при затрагивании несущих конструкций, в том числе устройстве антресоли, проект и заключение о техническом состоянии несущих конструкций и возможности работ разрабатывает автор проекта дома или проектная организация, отобранная Мосжилинспекцией. Это требование п. 1.2.3.5 приложения 3 к № 508-ПП с учётом поправки № 2920-ПП от 28.11.2025. Сначала определите разработчика этих документов, затем согласуйте схему опирания.
Да, такой вариант можно заложить в эскиз самостоятельного каркаса. В проекте проверяют опоры, устойчивость и узел обхода, включая зазор и его закрытие. Размер зазора выбирают для конкретной конструкции.
Это зависит от доступных опор и пролётов. На плане сначала проверяют, какие стены действительно могут воспринимать усилия, а не выбирают их по толщине отделки. Если подходящих опор нет, стоит изменить контур площадки или расположение стоек.
Нет. Он меняет способ соединения, но при опирании балки всё равно передаёт нагрузку в конструкцию здания. Допустимость такого вмешательства и расчёт несущей системы проверяют до выбора крепежа.
Можно рассмотреть мебель вокруг неё как вариант планировки. Сразу покажите открывание дверец и проход. Полки и корпус шкафа опорами антресоли не служат.
Сравните перенос лестницы, разворот выхода и изменение контура площадки. Начните с разреза по траектории подъёма: на нём видна низкая точка. Отделка или подсветка не прибавят высоты под несущей балкой.
Для первого обсуждения подготовьте фото колонны целиком, снимок её примыкания к потолку и план комнаты с желаемой верхней зоной. Размеры можно уточнить, пригласив инженера на замер. Главный результат этого этапа — понять, где пройдут люди, где встанут новые опоры и какие данные здания понадобятся для проекта.
