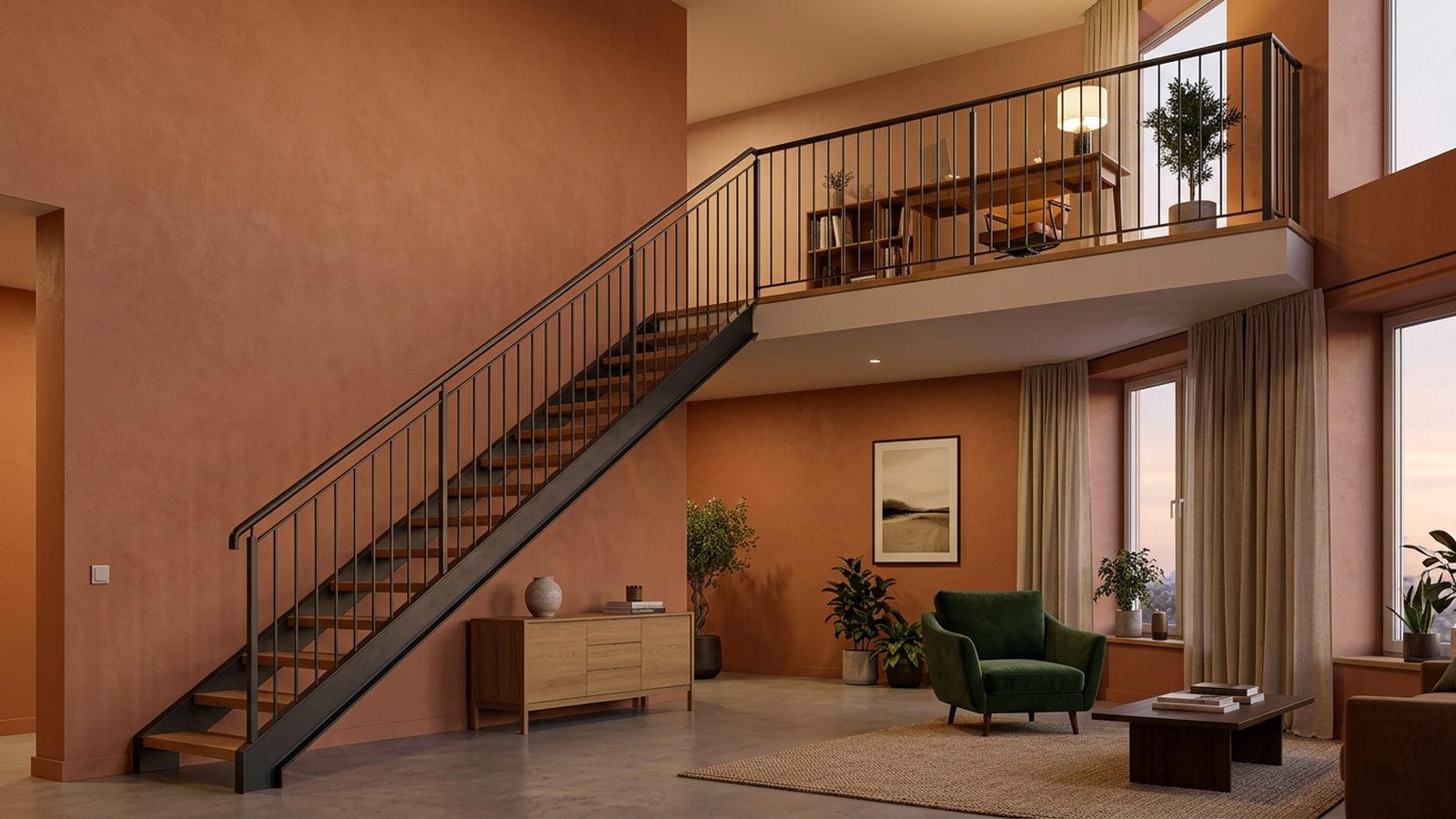

Части металлической лестницы: названия деталей на схеме каркаса

Основные части лестницы — марш со ступенями, площадка, несущие балки, ограждение и узлы крепления. У металлической лестницы наклонные балки называют косоурами или тетивами, горизонтальную часть ступени — проступью, вертикальную — подступенком. Ограждение состоит из стоек, поручня и заполнения. Эти названия помогают понять, что показано на эскизе и какие детали входят в предложение изготовителя.

Ниже разобран один условный каркас: прямой марш на двух косоурах с деревянными проступями и верхней площадкой. Номера в словаре соответствуют выноскам на схеме. Подступенки и боковая облицовка показаны отдельно, чтобы несущую конструкцию было легко отличить от отделки. О выборе прямого, поворотного или винтового подъёма — в статье о лестнице на антресоль.

Схема лестницы с названиями деталей

Читайте схему от общего к частному: сначала весь марш и площадка, затем балки и ступени, после — ограждение и опоры. Номер обозначает место детали на рисунке. Для реальной лестницы её материал, сечение и крепление уточняют по проекту.

Марш и площадка: где заканчивается подъём

Марш — непрерывный ряд ступеней между двумя уровнями. Лестничная площадка — горизонтальная площадка или часть перекрытия, примыкающая к маршу. Эти определения приведены в ГОСТ Р ИСО 6707-1-2020, пп. 3.3.5.23 и 3.3.5.26. На нашей схеме марш отмечен номером 1, а место выхода наверху — номером 2.

Если между двумя маршами есть горизонтальная площадка, её называют промежуточной — п. 3.3.5.24 того же стандарта. Она отличается от забежных ступеней: площадка сохраняет один уровень пола, а последовательность забежных ступеней продолжает подъём на повороте. В условном каркасе поворота нет, поэтому промежуточная площадка не показана.

Слово «пролёт» в разговоре может обозначать и участок лестницы, и расстояние между опорами балки. При обсуждении изделия точнее говорить «марш от пола до площадки», а при обсуждении балки — «пролёт между такими-то опорами». Так собеседник поймёт, идёт ли речь о целом подъёме или о размере несущего элемента.

Косоур, тетива и опоры ступеней

Косоур и тетива — названия наклонных несущих элементов марша. В ГОСТ Р ИСО 6707-1-2020, п. 3.3.5.28, они объединены одним определением. В практическом описании каркаса слова помогают уточнить положение балки относительно ступеней.

• Косоур: ступени опираются сверху. На схеме две такие балки проходят под проступями; выноска 3 указывает на одну из них.
• Тетива: балка примыкает к ступеням сбоку, а их крепления расположены на её внутренней стороне. В таком исполнении ступени находятся между боковыми балками.
• Монокосоур: одна несущая балка под ступенями. Часть «моно» описывает количество балок; сама деталь остаётся косоуром.

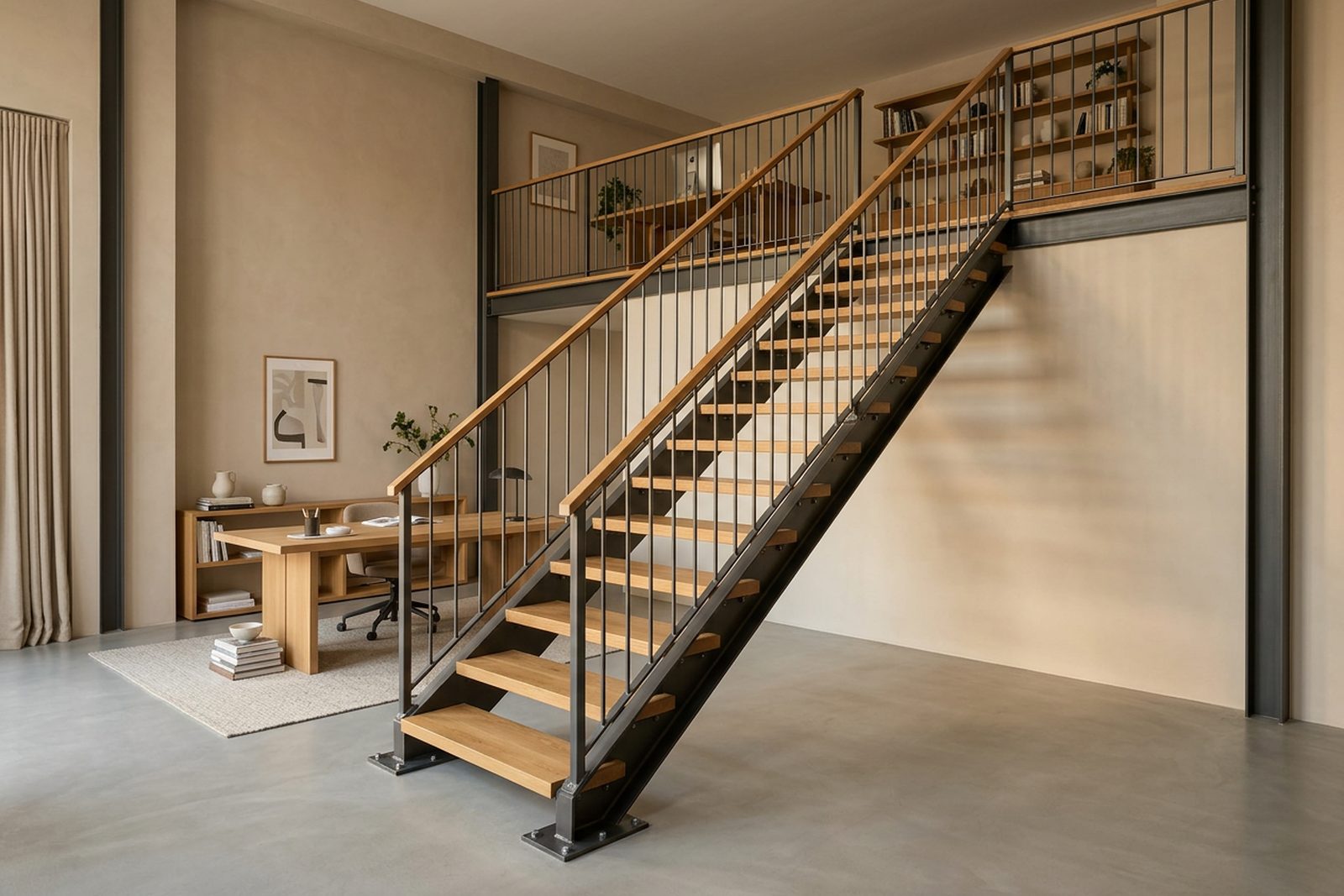

В нашем каркасе между косоуром и деревянной проступью есть опорный столик — позиция 4. Это небольшая металлическая опора под ступенью. В документации конкретного изготовителя она может называться опорой ступени или кронштейном. Чтобы сопоставить названия, найдите деталь на виде сбоку и посмотрите, что именно на неё опирается.

Слова «косоур» и «тетива» описывают назначение элемента, но не задают его профиль. По одному названию нельзя выбрать толщину металла, число опор или крепёж. Для этого нужны пролёт, ширина марша, нагрузки, материал ступеней и схема соединений. Внешне похожая балка может иметь другое сечение и иначе крепиться к площадке.

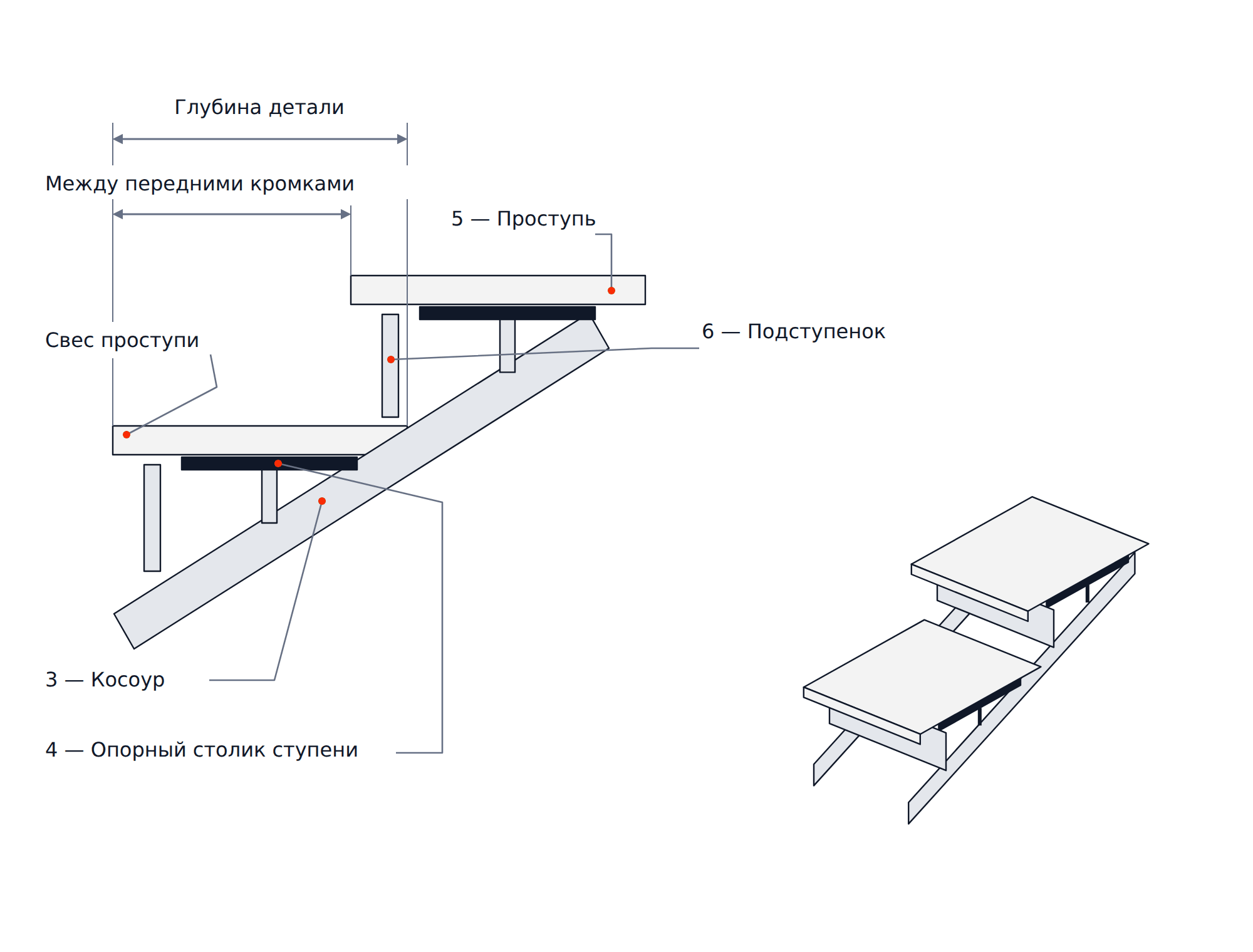

Части ступени: проступь, подступенок и свес

Проступь — горизонтальная часть ступени, а подступенок — вертикальный компонент между соседними проступями либо проступью и площадкой. Это пп. 3.3.5.27 и 3.3.5.29 ГОСТ Р ИСО 6707-1-2020. На схеме они отмечены номерами 5 и 6. Если вертикальной детали нет, пространство между ступенями остаётся открытым. Расчёт высоты ступеней между готовыми поверхностями разобран отдельно.

Свес проступи — её передняя крайняя часть, обычно выступающая за подступенок; определение дано в п. 3.3.5.30. В разговоре его называют носиком ступени. Свес относится к геометрии переднего края, а не к отдельной обязательной накладке: выступ может быть частью самой деревянной детали.

Когда обсуждают «проступь», уточните, речь о детали или о размере шага на плане. В ГОСТ Р ИСО 6707-1-2020, п. 3.7.2.53, ширина проступи — горизонтальное расстояние между соседними свесами, измеренное вдоль средней линии марша. Доска вместе со свесом может быть глубже этого размера. Для заказа материала нужна глубина детали, для геометрии подъёма — расстояние между кромками.

Материал ступени и материал каркаса обсуждают отдельно. В нашем примере стальные столики поддерживают деревянную проступь: она перекрывает расстояние между ними и воспринимает нагрузку от ноги. Поэтому называть всю деревянную часть «облицовкой» было бы неточно. При другом устройстве под деревом может быть сплошное несущее основание — его нужно показать на разрезе.

Как называются части перил

Ограждение — вся конструкция вдоль открытого края. ГОСТ 25772-2025, п. 3.1, включает в неё стойки, поручни и заполнение ограждающими элементами или экранами. Название «перила» тоже употребляется и присутствует в п. 3.3 стандарта. Для согласования комплектации полезнее перечислить части, чем спорить об одном общем слове.

Стойка и балясина

Стойка ограждения на схеме 7 поддерживает поручень и соединена с каркасом марша. Она отличается от стойки под площадкой: первая относится к ограждению, вторая поддерживает саму площадку. В переписке добавляйте уточнение — «стойка ограждения» или «опора площадки».

Балясина — название вертикального компонента перил; оно приведено вместе со словом «стойка» в ГОСТ Р ИСО 6707-1-2020, п. 3.3.2.70. В металлическом ограждении отдельно называйте опорные стойки и более частые элементы заполнения. На рисунке А.1 ГОСТ 25772-2025 стойка и вертикальный ограждающий элемент показаны разными позициями.

Поручень и заполнение

Поручень — деталь для руки; на схеме это номер 8. Такое назначение дано в ГОСТ Р ИСО 6707-1-2020, п. 3.3.2.75. Поручень может быть частью ограждения или идти отдельно вдоль стены. Поэтому запись «поручень вдоль стены» не описывает комплект ограждения противоположного открытого края.

Заполнение занимает пространство между стойками и поручнями. В нашем примере это вертикальные прутки — позиция 9. Профильные детали стандарт называет ограждающими элементами, а листовое, плитное или светопрозрачное заполнение — экраном: ГОСТ 25772-2025, пп. 3.2 и 3.4. Стеклянная панель относится к заполнению, верхний элемент для руки — к поручню.

Опорная пластина, анкер и соединение деталей

Опорная пластина на схеме 10 расположена внизу косоура, в месте его опирания на бетонное основание. Сам косоур приходит к пластине, а крепёж соединяет её с основанием. Название «пятка» в разговоре может означать эту пластину или нижний опорный узел целиком — попросите показать границы узла на рисунке.

Анкер — крепёжный элемент, передающий усилие на основание; определение приведено в ГОСТ Р 56731-2023, п. 3.1.1. На нашей схеме анкер 11 закрепляет пластину в бетоне. Болт, который соединяет две металлические детали между собой, и анкер, работающий в основании, обозначают разные соединения.

Название анкера ещё не говорит, подойдёт ли он для выбранного места. Уточняют материал и состояние основания, глубину установки, расстояния до края и соседних креплений. ГОСТ Р 56731-2023 посвящён испытаниям механических анкеров в тяжёлом бетоне; для монтажа используют проект узла и инструкцию производителя конкретного крепежа. Определение такой инструкции дано в п. 3.1.8.

Несущая деталь и облицовка: различайте по функции

У детали важны и материал, и работа в конструкции. В условной модели косоуры и столики поддерживают ступени, деревянные проступи несут человека, а подступенки и боковая накладка 12 закрывают поверхности. Облицовка может скрывать несущую балку, но от этого не становится самой балкой.

Словарь бытовых и проектных названий

Эта таблица помогает уточнить запрос изготовителю. Бытовое слово может относиться к разным деталям, поэтому рядом с ним полезны выноска на картинке и описание места.

При обсуждении предложения попросите расшифровать строку «каркас лестницы»: входят ли площадка, опоры ступеней и монтажные соединения. Ограждение и отделку назовите отдельно. Такой перечень помогает согласовать состав изделия; подробное сравнение цен начинается уже после уточнения комплектации.

Откуда взяты термины и где действуют стандарты

Общая строительная терминология в статье опирается на ГОСТ Р ИСО 6707-1-2020. Состав металлического ограждения — на ГОСТ 25772-2025, который распространяется на жилые, общественные и производственные здания. Из его области применения исключены ограждения лестниц и площадок технологического оборудования — раздел 1.

ГОСТ 23120-2016 рассматривает стальные маршевые лестницы производственных зданий и сооружений. В п. 6.9 отдельно перечислены марши, площадки, ограждения и соединительные детали комплекта. Размеры промышленной серии не становятся по этой причине размерами квартирной лестницы: для словаря важны названия, а геометрию и требования к конкретному объекту выбирают в проекте.

Частые вопросы

Если ступени деревянные, лестница считается металлической?

При обсуждении заказа назовите состав: «металлический каркас с деревянными проступями». В нашем примере именно так устроена лестница. Эта формулировка сразу отделяет материал балок от материала деталей, на которые наступают.

Нужно ли заказывать подступенки вместе с проступями?

Уточните желаемый вид лестницы и её конструкцию. Если на эскизе вертикальные промежутки открыты, отделочные подступенки в выбранный вариант не входят. Если хотите их закрыть, попросите показать панели и их крепления на разрезе до заказа отделки.

Почему в предложении написан поручень, а стоек и заполнения нет?

Возможно, речь идёт только об элементе для руки, например вдоль стены. Попросите отметить на эскизе, какой участок охватывает эта строка. Для открытой стороны отдельно уточните состав ограждения и его крепления.

Как назвать деталь, если не получается определить её по словарю?

Отправьте изображение со стрелкой и опишите место: «под проступью», «сбоку от марша», «у нижней опоры». Попросите изготовителя назвать деталь и показать её в составе изделия. Это поможет отличить несущий элемент от накладки даже при разных названиях в документах.

Можно ли убрать боковую накладку, чтобы открыть каркас?

Сначала выясните, что показано сбоку: декоративная облицовка или несущая тетива. Позиция 12 нашей схемы — отделочная накладка, но внешне похожая деталь другой лестницы может поддерживать ступени. Найдите её на разрезе и согласуйте изменение с проектировщиком.

Что подготовить к обсуждению лестницы

Сохраните эскиз с отмеченными деталями и составьте перечень: каркас, ступени, ограждение, крепления, отделка. Добавьте фотографии места установки и пожелания к открытым или закрытым поверхностям. В «Антресольной мастерской» эти детали можно обсудить при подготовке проекта металлической лестницы; размеры помещения уточняют на выезде инженера на замер.

Источники

1. Общие названия частей лестницы, ступени и поручня, определение ширины проступи — ГОСТ Р ИСО 6707-1-2020 «Здания и сооружения. Общие термины», пп. 3.3.5.23–3.3.5.30, 3.3.2.70, 3.3.2.75, 3.7.2.53 — текст в системе ГАРАНТ; действующий статус — карточка Росстандарта.
2. Состав ограждения и названия его элементов — ГОСТ 25772-2025, раздел 1, пп. 3.1–3.4, приложение А, рисунок А.1 — карточка Росстандарта. Поправка ИУС 6-2026 касается таблицы согласования в предисловии — текст поправки в ГАРАНТ.
3. Область применения стандарта на промышленную лестницу и состав комплекта — ГОСТ 23120-2016, раздел 1, п. 6.9 — текст в ГАРАНТ; статус и поправка ИУС 12-2025 — карточка Росстандарта.
4. Определение анкера и инструкции производителя — ГОСТ Р 56731-2023 «Анкеры механические для крепления в бетоне. Методы испытаний», пп. 1.1, 3.1.1, 3.1.8, раздел 3.2 — текст в ГАРАНТ; действующий статус — карточка Росстандарта.
5. Различие положения косоура и тетивы относительно ступеней — Дёмина А. В., Ельчищева Т. Ф. «Малоэтажное жилое здание», учебное пособие. Тамбов: Издательство ГОУ ВПО ТГТУ, 2010, раздел 5.3 «Составные части лестниц».
