Мезонином называют и надстройку дома, и систему уровней внутри склада. Сравниваем конструкции, разбираем термины и показываем, какие сведения нужны для технического задания.

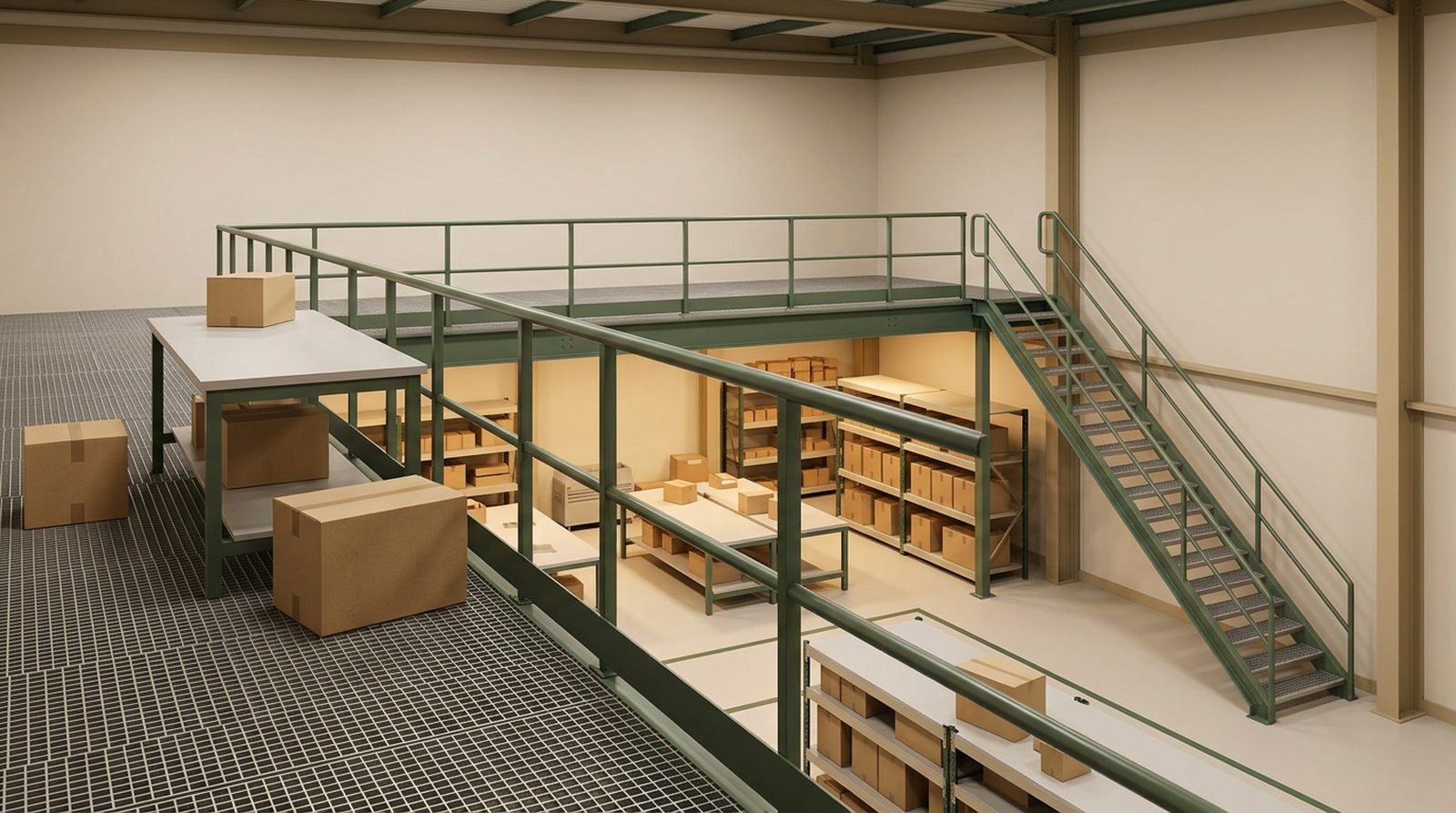

Мезонин — это надстройка над частью жилого дома, а в складской терминологии — оборудование с дополнительными уровнями для хранения и обработки грузов. В доме он выступает над крышей. На складе площадки размещаются внутри существующего помещения: их могут нести собственные колонны или стеллажи. Поэтому по одному слову «мезонин» нельзя понять, какую конструкцию предлагают.
Собственнику склада полезно начать с вопроса: на что опирается настил, по которому будут ходить люди? Ответ отделяет колонную площадку от системы на стеллажах. От него зависят расчётная схема, состав исходных данных и выбор стандарта. Архитектурная надстройка — отдельная задача, связанная с устройством самого дома.
| Что называют мезонином | Где находится | Как устроено | Как уточнить в задании |
|---|---|---|---|
| Архитектурная надстройка | Над перекрытием верхнего этажа жилого дома | Меньше верхнего этажа по площади; вертикальные наружные стены выступают за плоскость ската крыши | «Надстройка жилого дома — мезонин» |
| Складской мезонин на колоннах | Внутри склада | Стальной сборно-разборный каркас: колонны, балки, настилы, ограждения и лестницы | «Складской мезонин на собственных колоннах» |
| Мезонин на стеллажах | Внутри склада, среди уровней хранения | Несущую функцию выполняют стеллажи; к системе добавлены площадки и проходы для персонала | «Складской мезонин с опиранием площадок на стеллажи» |
Архитектурное определение дано в СП 55.13330.2016, п. 3.10 в редакции изменения № 2. Складской мезонин и его колонное исполнение определены в ГОСТ Р 59912-2021, пп. 3.1–3.2. Тот же ГОСТ в разделе 1 отдельно исключает системы с несущими стеллажами. Это и есть основание различать два складских решения, даже когда внешне они похожи.

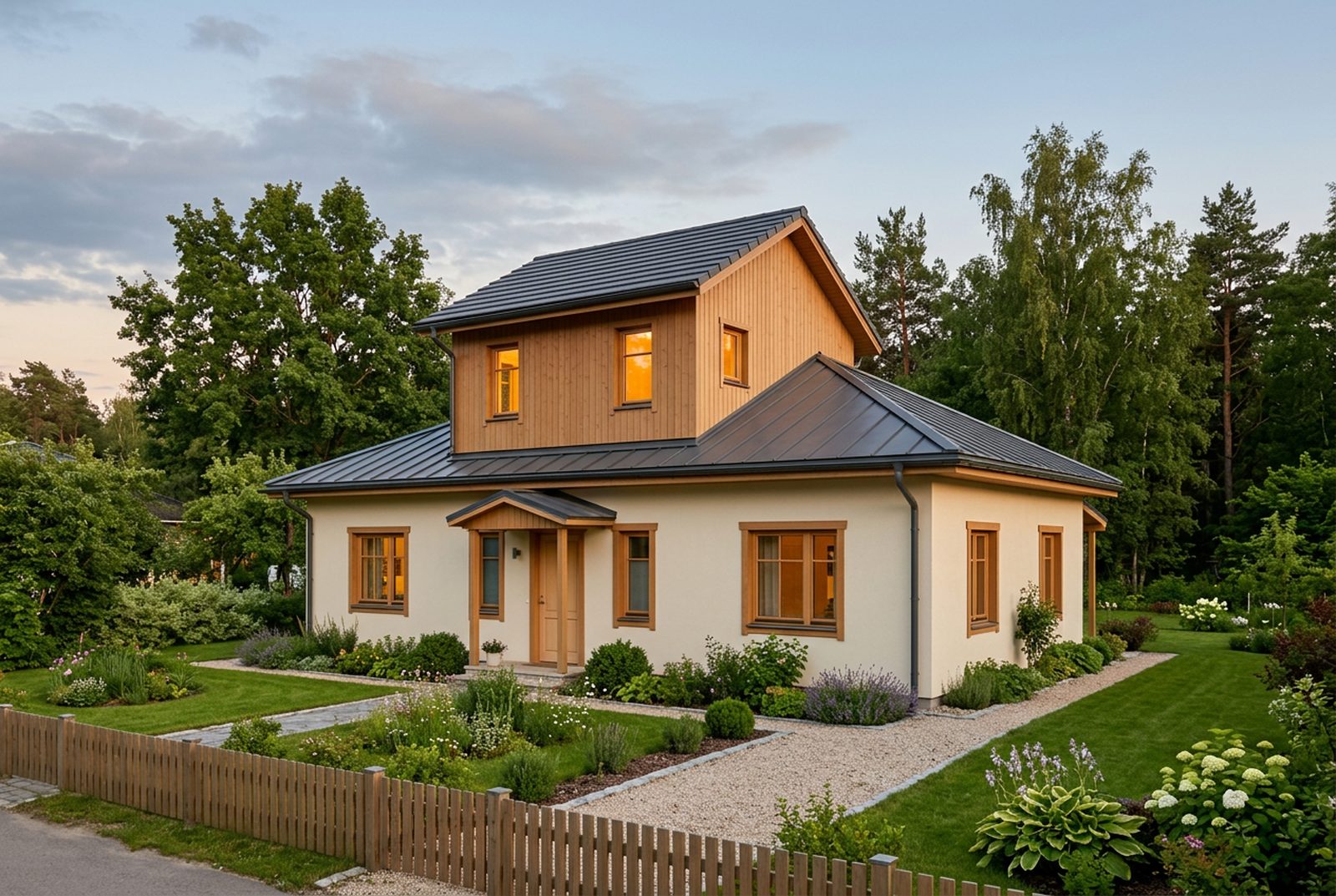

В индивидуальном жилом доме мезонин — часть здания над верхним этажом. В нём могут быть комнаты и вспомогательные помещения. Площадь надстройки меньше площади верхнего этажа, а её наружные вертикальные стены выходят за плоскость ската крыши — так сформулирован п. 3.10 СП 55. Это признаки объёма здания, а не внутренней полки или металлической площадки.
У мансарды другой определяющий признак: её фасад полностью или частично образован поверхностью крыши — п. 3.21 того же СП в редакции изменения № 2. Для первого различения посмотрите на разрез: надстройка со своими выступающими стенами — мезонин; этаж, в формировании фасада которого участвует крыша, — мансарда. Окончательное название в проекте выбирают по геометрии конкретного дома.
Если в описании дома написано «с мезонином», попросите план верхней части и разрез с крышей. Они покажут положение комнат, стен и лестницы. Для задачи обустройства склада архитектурное значение слова можно на этом отложить: там нужен план внутренней системы и её опор.
Это способ организовать хранение и работу с грузами на дополнительных уровнях внутри высокого помещения. В определении ГОСТ Р 59912-2021, п. 3.1, речь идёт именно об оборудовании для обработки грузов на одном или нескольких уровнях многоярусного склада. Чтобы описать нужное решение, укажите, где человек ходит, где стоит товар и что несёт каждый настил.

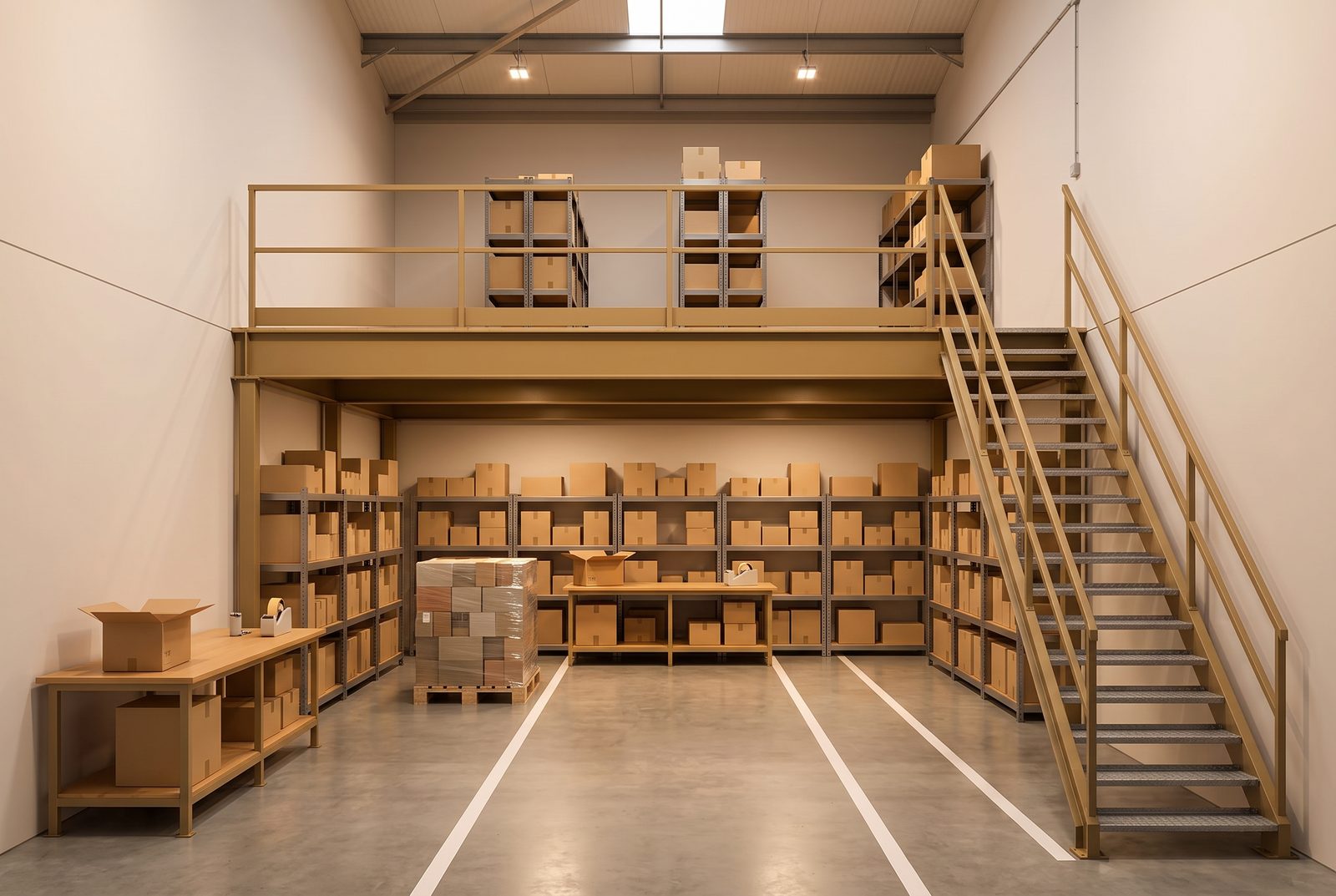

В колонном варианте настил опирается на балки, а балки передают усилия колоннам. У каркаса есть система жёсткости, которая обеспечивает устойчивость; её состав определяют при проектировании. Полочные стеллажи могут стоять поверх настила как дополнительное оборудование. В этом случае они нагружают площадку, но не служат её опорами.
Это термины раздела 3 ГОСТ Р 59912. Они помогают читать чертёж: положение стеллажей и положение колонн — разные слои плана. Например, желание освободить проход под площадкой сначала отражают в расстановке опор, а затем проверяют расчётом балок, связей и основания. Колонны по всему периметру без промежуточных опор подходят не для каждого пролёта.
Здесь опорами служат несущие элементы стеллажей. Полки хранят товар, а отдельные настилы образуют путь персонала. В полочном стеллаже грузонесущие поверхности могут опираться на балки либо крепиться к стойкам напрямую — ГОСТ Р 57381-2017, п. 3.4. Полка для коробок и настил для прохода выполняют разные задачи; на чертеже их стоит обозначать раздельно.
Ключевой вопрос поставщику: рассчитана ли выбранная стеллажная система на совместную работу с площадками и людьми? Наличие полок, лестницы и металлических стоек ещё не описывает расчётную схему. Попросите показать, какие элементы воспринимают нагрузку от проходов и куда она передаётся дальше. Для стеллажей, стоящих на отдельном колонном настиле, ответ будет другим.
| Документ | К чему относится | Что важно для выбора |
|---|---|---|
| ГОСТ Р 59912-2021, раздел 1 | Складские мезонины на металлических колоннах, устанавливаемые на полы закрытых складов | Исключены площадки как строительные сооружения и мезонины с несущими стеллажами |
| ГОСТ Р 55525-2017, раздел 1 | Стальные сборно-разборные стеллажи высотой до 16 м в закрытых помещениях, для тарных и штучных грузов с обслуживанием напольной штабелирующей техникой | Документ для соответствующих стеллажей; его номер не заменяет проект площадки на них |
| ГОСТ Р 57381-2017, раздел 1 | Стальные сборно-разборные полочные стеллажи высотой до 16 м в закрытых помещениях, с ручным размещением грузов | Способ загрузки — существенный признак; полки не следует путать с настилом проходов |
Оба стандарта на стеллажи исключают системы специального назначения, стеллажи, воспринимающие нагрузки от зданий и кранов-штабелёров, и работу в сейсмически опасных районах. Для такого решения потребуется отдельно определить применимые требования с проектировщиком.
Если дополнительный уровень проектируют как строительную конструкцию, сначала определяют назначение здания и помещений. Для многоквартирного жилья применяют СП 54, для индивидуального дома — СП 55, для общественных зданий и помещений — СП 118 в пределах их областей применения. Складское оборудование проверяют по стандартам соответствующей системы. Одного внешнего сходства для выбора документа недостаточно. Состав чертежей для антресоли как строительной конструкции разобран в памятке о проекте антресоли.
Важно: слово «мезонин» в предложении поставщика не определяет порядок согласования и учёта площади. Раздел 1 ГОСТ Р 59912 ограничивает область оборудования, которое он описывает. До заказа зафиксируйте конструктивную схему, назначение и связь с существующим зданием; вопросы оформления решайте по этому решению.
Для колонного складского мезонина п. 4.2 ГОСТ Р 59912 требует высоту между элементами конструкции в свету не менее 2000 мм. Это конкретное расстояние, а не готовая высота всего склада. На разрезе дополнительно покажите толщину настила с балками, коммуникации, габариты товара и оборудования. Проходы и лестницы проверяют с учётом назначения и требований безопасности по тому же пункту.
У антресоли для людей в квартире МКД своя геометрия: не менее 2,1 м сверху и снизу по п. 5.12 СП 54; площадь — не более 40% помещения по п. 3.1.1. Условный пример: 2,10 + 0,30 + 2,10 = 4,50 м, где 0,30 м — принятая для примера толщина конструкции с полом. При потолках около 3–4 м рассматривают другое решение: спальное место или хранение под потолком. Полноценный второй ярус с указанными высотами там не помещается.
Для МКД открытый край при перепаде уровней пола от 0,45 м ограждают на высоту не ниже 1,2 м — п. 6.4.4 СП 54. На складской колонной площадке защитные ограждения по периметру и у проёмов предусмотрены п. 4.3.6 ГОСТ Р 59912; квартирные размеры автоматически на неё не переносят. Подробнее о жилом решении — в статье что такое антресольный этаж.
Для колонной системы ГОСТ Р 59912 различает задание, техническую документацию изготовителя и документы для эксплуатации. Они отвечают на разные вопросы: что требуется заказчику, как это рассчитано и собрано, как пользоваться готовой конструкцией. При сравнении предложений удобно пройти по следующему списку.
| Документ | Что в нём искать | Основание в ГОСТ Р 59912-2021 |
|---|---|---|
| Техническое задание | Назначение, уровни, грузы, оборудование, сотрудники, сведения о помещении и бетонном полу | П. 4.1.1, приложение Б |
| Расчёты и рабочие чертежи | Схемы колонн, балок, связей и настила; разрезы, узлы, лестницы и ограждения | П. 4.1.2; передачу результатов расчёта заказчику предусматривают договором |
| Паспорт, руководство по эксплуатации, монтажная схема | Идентификацию изделия, характеристики и правила использования именно поставленной системы | П. 4.12; при сборке заказчиком — также инструкция по сборке и установке |
| Акт приёмки и ввода в эксплуатацию | Результат проверки документации и контрольных замеров, замечания комиссии | П. 6.1 |
| Информационные таблички | Высоты уровней и допустимые нагрузки на них | П. 4.10 |
У стеллажей по ГОСТ Р 55525 и ГОСТ Р 57381 пункт 5.3 предусматривает паспорт, инструкцию по монтажу и руководство по эксплуатации. Для системы с проходами на стеллажах заранее согласуйте документацию на всю установленную конфигурацию. Паспорт отдельного стеллажа для хранения коробок не описывает автоматически площадки, лестницу и работу людей наверху.
Нагрузку нужно связывать с конкретным участком и способом использования. Раздел 5 ГОСТ Р 59912 требует учитывать грузы, людей, оборудование, собственный вес и сосредоточенные нагрузки от опор стеллажей. Для тележки важны масса с грузом и места движения; для стойки — усилие на её опору и характеристики пола. Логику передачи усилий объясняет статья о расчёте нагрузки на антресоль.
Вместо «нужен мезонин на склад» опишите операции и предполагаемое опирание. Пример формулировки: «Нужна складская площадка внутри существующего помещения для ручной комплектации коробок. Рассмотреть собственный колонный каркас. На настиле планируются полочные стеллажи и рабочие столы; под площадкой сохранить проход к зоне упаковки. Схему опор, нагрузки и возможность установки определить по исходным данным и расчёту».
Если нужны проходы на стеллажах, замените описание каркаса словами «настилы проходов опираются на стеллажную систему» и приложите сведения об этой системе. Дальше дополните задание данными из приложения Б ГОСТ Р 59912 для колонного варианта; для другого исполнения используйте список как основу разговора с проектировщиком.
Я прошу показать на плане не только хранение, но и место, где коробки временно собираются перед отправкой. Участок возле подъёма может использоваться иначе, чем остальная площадка. Его стоит выделить в задании сразу, чтобы расчёт учитывал рабочий процесс, а проход оставался проходом.
Если документов на пол нет, отметьте это в исходных данных и обсудите, как установить его характеристики. Пункт 4.3.2 ГОСТ Р 59912 связывает расчёт площади опоры с опорной реакцией и прочностью бетона. По фотографии ровного пола этих данных не получить. Нужный состав расчётов и чертежей согласуйте до начала проектирования антресольной конструкции.
На складе эти слова могут обозначать одну внутреннюю площадку, но уточнение несущей схемы всё равно нужно. В архитектурном значении мезонин — надстройка дома, а жилая антресоль — площадка внутри помещения. Для разговора с инженером добавляйте назначение и опирание: «складская площадка на колоннах» или «антресоль в квартире».
В складском ГОСТе используется термин «уровень мезонина» — условная горизонтальная поверхность на определённой отметке, п. 3.3. Уровень хранения стеллажа тоже не обязательно означает поверхность для прохода людей. Для учёта этажей здания нужен разбор конкретного проектного решения и документов; словом из коммерческого предложения этот вопрос не решается.
В таком контексте речь о внутренней складской системе для хранения и обработки товара. Уточняйте, имеются ли в виду площадка, проходы между полками или весь комплекс уровней. Тип опор и допустимые операции устанавливают по документации конкретного склада; название оператора их не определяет.
В названиях и определениях российских СП и ГОСТ используется «мезонин». Для складского запроса добавьте «на колоннах» или «на стеллажах». Если ищете надстройку, используйте «мезонин жилого дома»: так результаты будут относиться к нужной задаче.
Нет. На фото не видны расчётная схема соединений, характеристики стали, усилия на опорах и устройство пола. Запросите паспорт, монтажную схему и ограничения эксплуатации. Для проектируемой площадки сначала соберите массы грузов и оборудования, их размещение и сведения об основании.
Подготовьте план склада с маршрутом товара и людей, обозначьте нужные уровни и приложите документы на основание. На выезде инженера на замер можно уточнить размеры и особенности помещения. Если нужна отдельная площадка внутри здания, описание услуги — на странице антресольного этажа на складе. В задании сразу укажите, что вы называете мезонином и для каких операций он нужен.
